后张法预应力32m简支箱梁竣工CAD施工大样图42张（直线梁曲线梁）(dwg)

uuyy88 · 发表于 2020-6-22 22:08:40

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

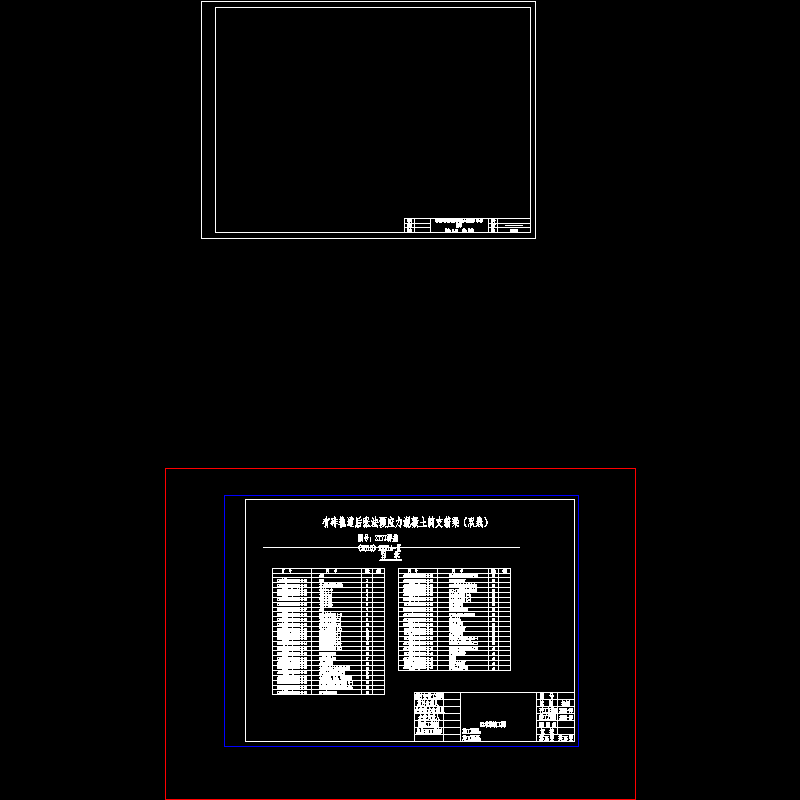

说明书4

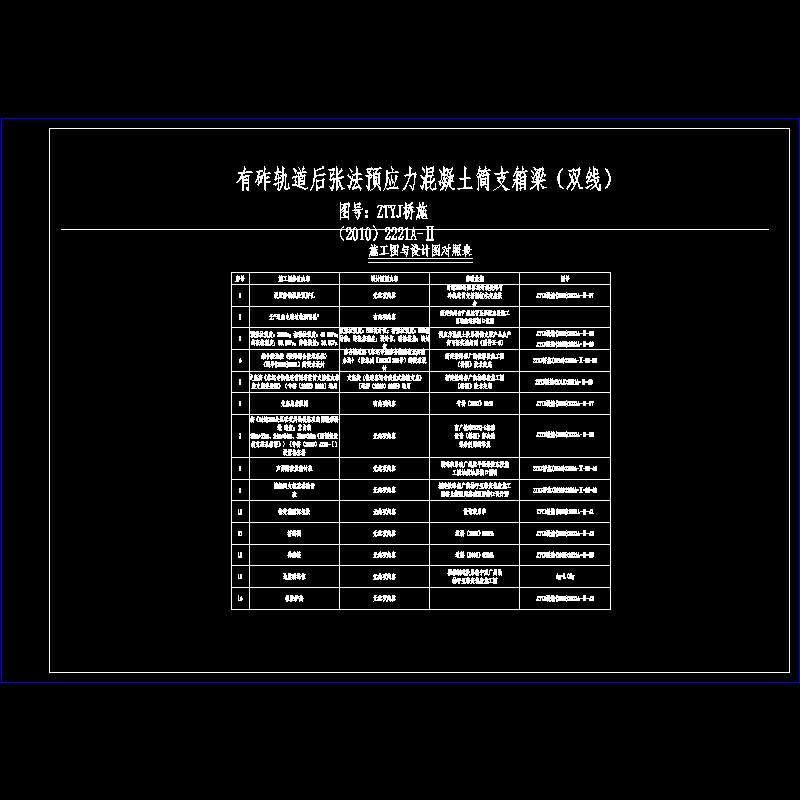

施工图与设计图对照表
概图

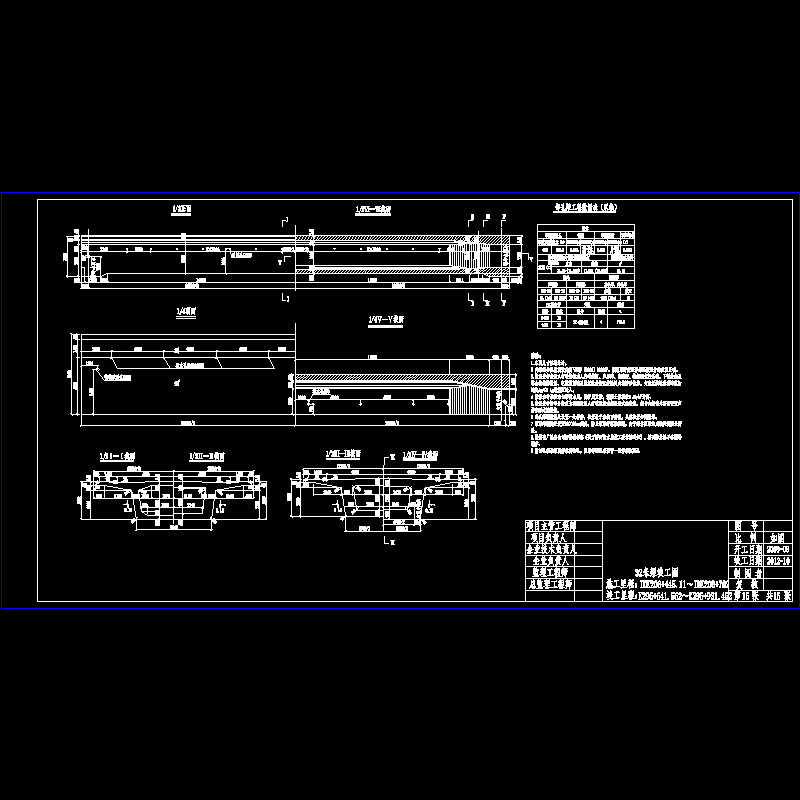

梁体钢筋布置图4

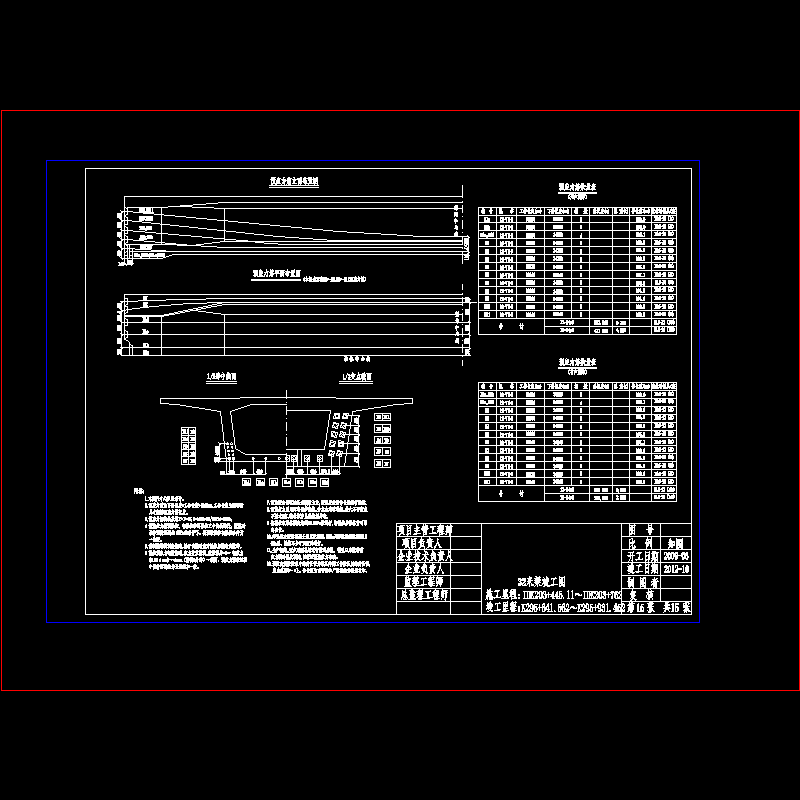

预应力筋布置图4
梁体钢筋数量表
梁体封锚构造图
吊点布置详图
支座板构造及支座安装示意图
挡砟墙构造及钢筋布置图
电缆槽竖墙、盖板、遮板布置图
竖墙构造及预埋钢筋布置图2
QJ-A2基础构造图
QJ-A2基础桥面板钢筋布置图
QJ-B基础构造图
QJ-B基础桥面板钢筋布置图
QJLX-1下锚拉线基础构造图
综合接地布置图2
定位网坐标表
防落梁措施构造图
桥面泄水管构造及安装图
底板泄水孔
伸缩缝大样图
检查梯预埋件图
支座总装配图
接触网及声屏障统计表3
桥面沉降观测标
桥牌图
橡胶护套结构图
梁端防水层施工图

附件详情

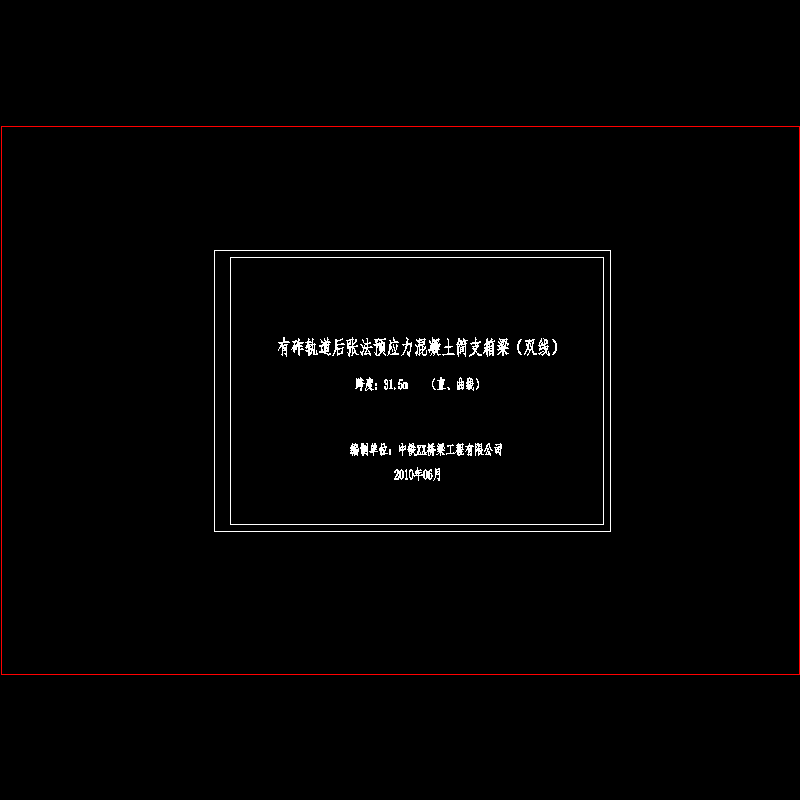

铁路有砟轨道后张法预应力32m简支箱梁梁体全长:32.6m，梁重:776.5t，跨度:31.5m（直线梁，曲线梁），载重等级:中-活载。
建筑结构形式：
1、截面类型为单箱单室简支箱梁，梁端顶板、腹板局部向内侧加厚，底板分别向内、外侧加厚。
2、桥面宽度：挡砟墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.1m,桥面板宽12.2m，桥梁建筑总宽12.48m。
3、梁长为32.6m，计算跨度31.5m，跨中截面中心线处梁高为2.89m,支点截面中心线处梁高为3.09m,横桥向支座中心距为4.7m。
……
梁体变形限值：
（1）梁体竖向挠度Δ限值：在ZK活载静力作用下Δ≤L/1500；在中一活载作用下：Δ≤L/1200；L为计算跨度。
（2）在中一活载作用下，两梁之间的转角不大于6‰。ZK活载静力作用下梁端竖向折角不应大于2%
（3）在列车横向摇摆力、离心力、风力和温度的作用下，梁体的水平挠度小于或等于梁体计算跨度的
1/4000。
（4）在ZK活载，横向摇摆力，离心力，风力和温度的作用下，桥跨结构横向水平变形引起的梁端水平折角应不大于1.0%。
（5）以一段3.0m长的线路为基准，在中－活载作用下，3.0m梁长的扭曲变形不大于3.0mm。
（6）轨道铺设后，道砟铺设后梁的徐变上拱值不大于20mm。
4、梁体竖向自振频率大于3.06Hz。
……
共计42张，设计于2010年
