一份箱梁中隔板钢筋构造节点CAD详图纸（固结连续）(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

49.92 2X50 49.92m预应力砼连续梁。箱梁底板设通气孔，孔径d＝10cm，排水孔设在梁底标高较低一侧。
附注:
1.图中尺寸均以cm为单位。
2.N11钢筋遇人洞截断，施工时应按实际长度放样。
3.N10钢筋应将环筋N3箍住。
4.纵桥向N4钢筋与N1钢筋对应布置。
5.本图钢筋如与箱梁肋内钢筋有干扰，可将小直径次要钢筋适当扳动。
……
图纸含：箱梁中隔板钢筋构造(连续)、箱梁中隔板钢筋构造(固结)
……共计2张，设计于2008年

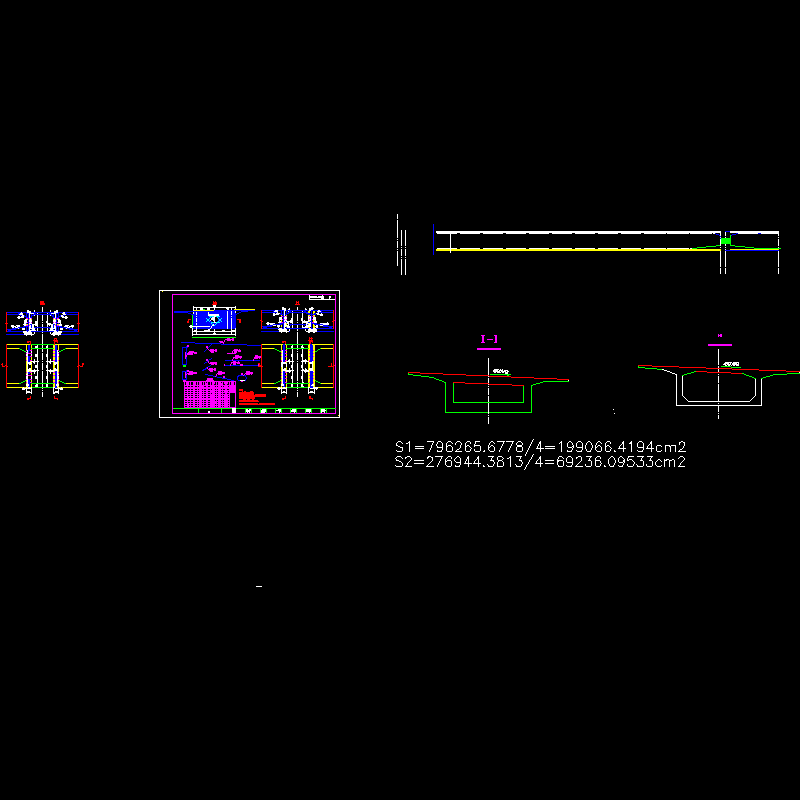

箱梁中隔板钢筋构造(连续)

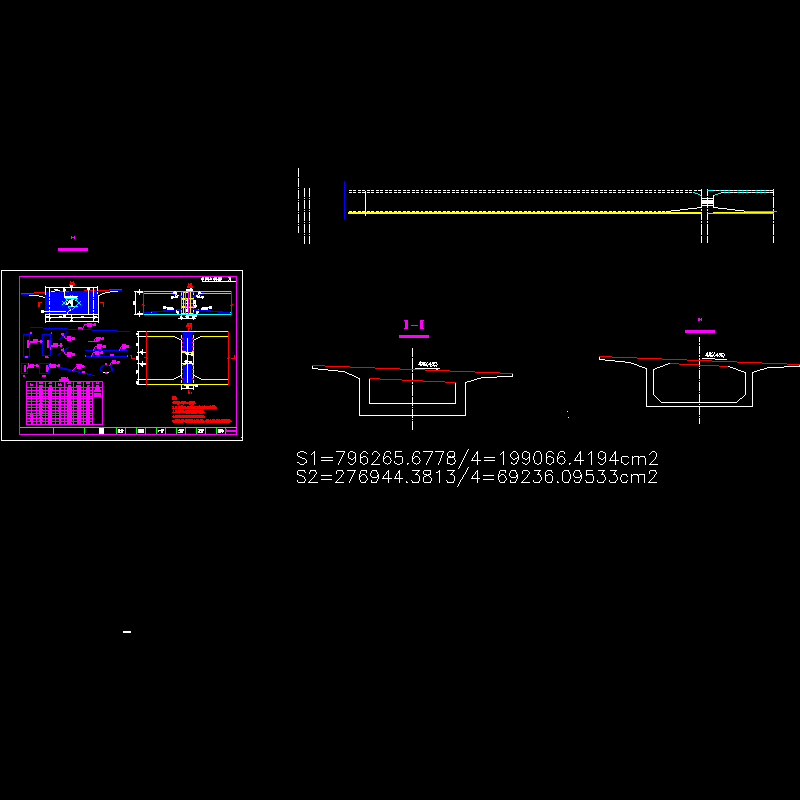

箱梁中隔板钢筋构造(固结).dwg

箱梁中隔板钢筋构造(连续).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
