一份40米预应力简支T梁（新规范）中横隔板钢筋布置节点CAD详图纸设计(混凝土)(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、主梁采用预制T形断面，横隔板也采用部分预制，安装就位后浇筑横隔板接缝、桥面现浇层混凝土，使其连成整体。
2、预制梁采用钢丝绳套箍吊装，吊点离梁端80cm，此处翼板上注意预留吊洞。
3、位于曲线上的桥，边梁外悬臂长弧线变化，字母“△b”为跨中弦弧距离差；字母“△L”为梁长变化值（变化范围为±100cm）。
4、本图表中主梁混凝土数量按△b、△L=0计算，封锚段数量计入预制部分。

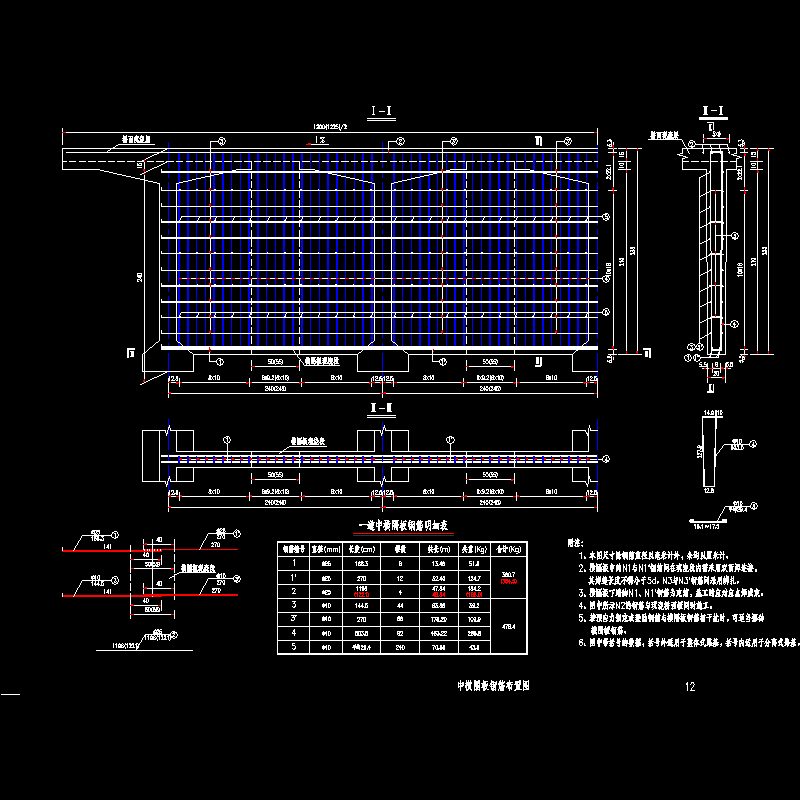

第 1 张图
