河道尾水排放及水体综合整治工程施工大样图cad平面图

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为：河道尾水排放及水体综合整治工程初步设计施工图2020，格式为CAD版本。

一、简介：

该项目为河上游污水处理厂尾水排放及水体综合整治工程，对河上游河道（污水厂至分洪隧洞段） 进行河道清淤、修复，截污沟清淤、修复、改造，截污管清淤、修复、改造。整个截污系 统进行改造，必须保证所有污水进入截污沟。对分洪隧洞进行清淤，截污沟修复，同步对 沙河桥至化龙桥段进行水体的综合整治

二、目录：

设计总说明、排水系统总平面图、工程总图、截污系统整治标准横断面图、河下截污管检查井修复密封大样图、沿线散排口改造大样图、沿线各大沟改造大样图。。。

三、相关图片：

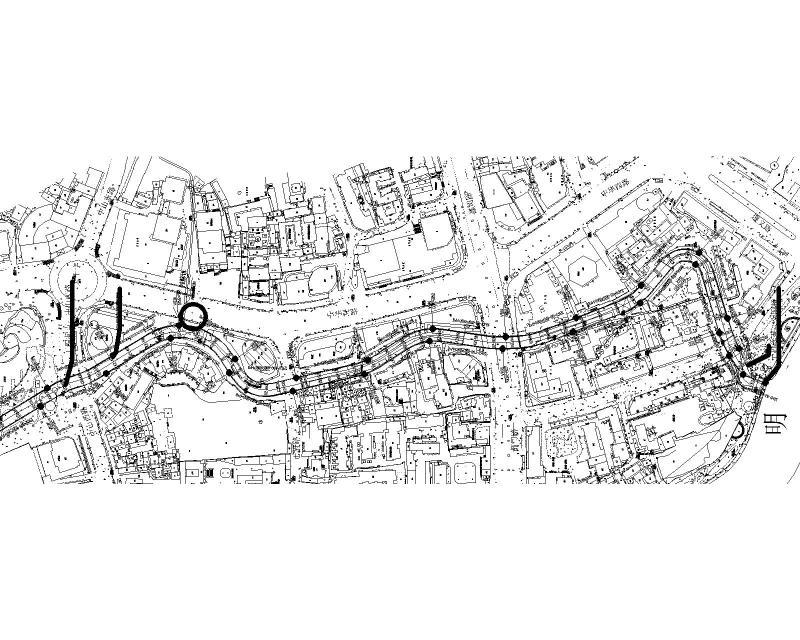

工程总图

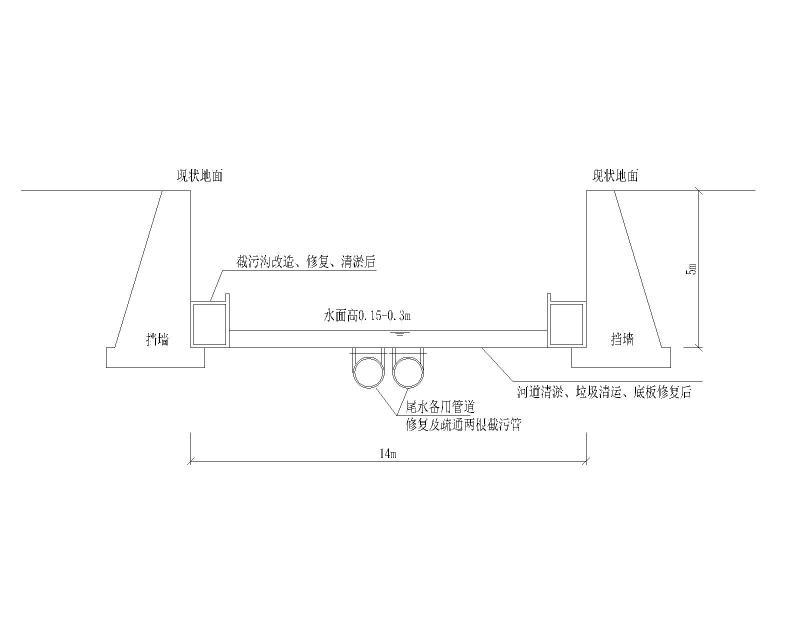

截污系统整治标准横断面图

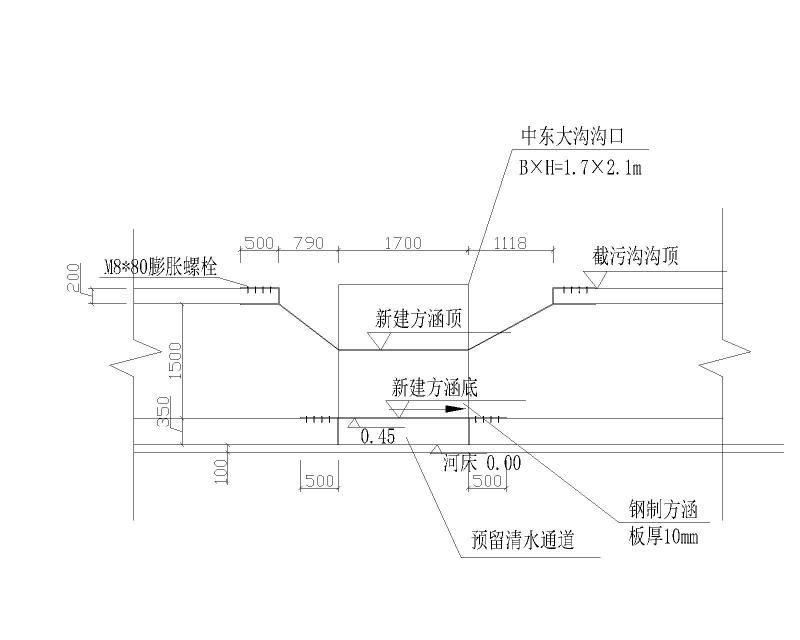

沟口改造大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
