大桥工程高墩身扣件式钢管脚手架专项施工方案（中铁建）

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

3、墩身钢管 脚手架 设计形式
3.1、钢管脚手架整体设计
针对我分部特大桥的墩身现状，脚手架搭设高度最大达到34m，墩身外侧采用双排钢管脚手架围绕墩身一周，竖向每一层作业面满铺脚手板，设置纵横向剪刀撑，剪刀撑斜角60o。墩身两侧脚手架之间竖向每隔3m横向连接一次，在安装模板时再拆除，在墩身前后方向设置四道缆风绳，在墩身小里程方向设置人员上下和材料运输的专用坡道，坡度不大于45o。坡道两侧加设防护栏杆，满铺脚手板，脚手板上设置25cm×30cm的踏步。所有脚手架钢管全部采用(φ48×3.5mm)钢管…………
3.2、钢管脚手架安全性检算
以xx特大桥最高墩身墩为例进行检算。墩身高度为34m,扣除墩帽高度3.0m,还剩31m，加上栏杆高度1.2m，脚手架初步高度为32.2m…………
3.2.1、脚手架和剪刀撑的设置形式：
①墩身外围围绕墩身一圈采用扣件落地式双排钢管脚手架，脚手架高32.2m，其中防护栏杆高度为1.2m，顺桥向横向间距Lb＝1.2m，纵向间距La为（1.0、1.2）m两种。横桥向横向间距Lb＝1.2m。纵向间距La为（1.0、1.25、1.5）三种。脚手架内排立杆距离墩身1.0m（底部），整个脚手架的上下步距为1.5m，第一根距离地面0.2m…………
②墩身内围也是采用扣件落地式双排钢管脚手架，脚手架高度和外围一样为32.2m，横向间距Lb＝1.5m，纵向间距La＝1.7m。步距1.5m。立杆离墩身距离0.25m…………
③整个内外围双排钢管脚手架全部满外分层设置纵横向剪刀撑，内外两层，剪刀撑斜杆与地面夹角为60°,剪刀撑与相交的钢管全部用扣件连接，每根剪刀撑钢管与支架体系连接竖杆连接，剪刀撑整体成W型布置，剪刀撑之间交叉成X型连接，每根剪刀撑钢管接头不少于三个扣件连接…………
④在脚手架高度作业面层次环绕墩身位置满铺脚手板，采用50mm厚木脚手板。内外两排钢管脚手架竖向每隔1.5m横向连接一次。连接件采用2m长的钢管连接…………
⑤脚手架底部纵横向全部设置扫地杆，架设置纵、横扫地杆。纵向扫地杆采用直角扣件固定在距地面≤200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差≤1m…………
3.2.2、脚手架的立杆整体稳定性验算
①计算立杆段的轴向力设计值N。
考虑到怀化地区有时风力很大，且脚手架高度很高，故按组合风荷载的情况计算，所有荷载检算按最不利组合计算。各项检算数据：La＝1.7m，Lb＝1.5m，步距1.5m…………
共19页

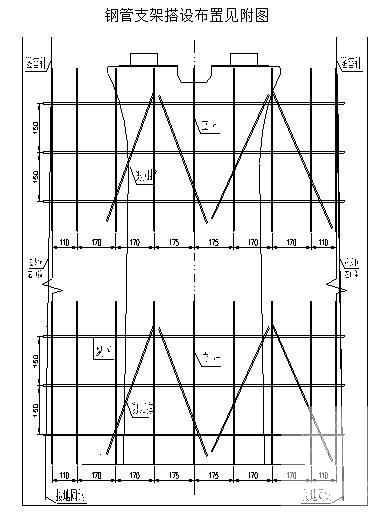

钢管支架搭设布置图
