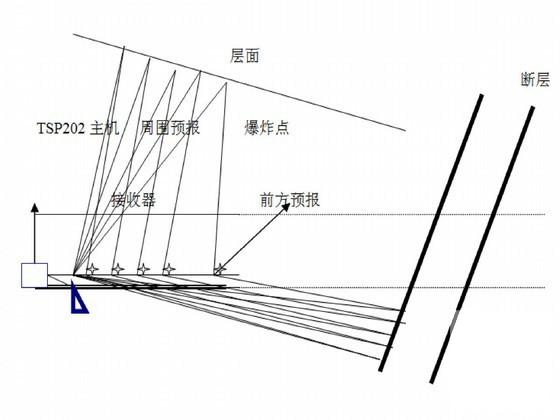

第二节、隧道工程施工
（二）施工方法
1、首先开挖并施作洞口边仰坡截水沟，以截排地表水，截水天沟距边仰坡开挖边缘不小于5m，沟底纵坡不小于3‰。排水沟与路基排水系统相衔接…………
2、开挖洞口顶部及明挖部分土石方，开挖土石方均自上而下进行，能用机械直接作业的，均选用机械开挖，人工配合。机械或人工不能直接开挖的土石方，采用浅孔台阶控制爆破开挖。开挖形成的坡面按设计要求及时进行封闭防护，避免长时间暴露，造成坡面坍塌…………
3、沿开挖轮廓线打超前小导管（长3.5m）、注浆，小导管间距40cm，并外露1m以便于与钢格栅相连接…………
4、用Ⅱ类围岩的施工方法开挖暗洞2m，完成支护体系…………

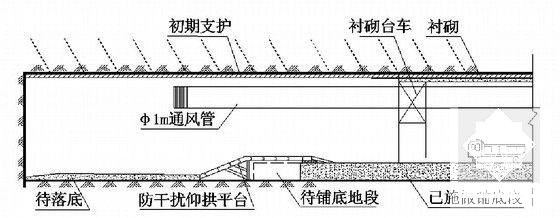

5、定位放线，组装台车，绑扎钢筋，浇注明洞及暗洞钢筋混凝土…………
6、混凝土达到设计要求时拆模，施做明洞防水层，两侧对称回填…………
（3）顶管的工艺流程
①、顶管工艺流程
顶管工艺流程图见附篇——表5、图2（顶管施工工艺框图）…………
②、顶管工艺及作业要点
采用大孔引导和棚管钻进相结合的工艺，即先钻大于棚管注浆的引导孔，然后利用钻机的冲击和推力（顶进棚管时凿岩机不使用回转压力，不产生扭距）将安有工作管头的棚管沿引导孔顶进，逐节接长棚管，直至孔底…………

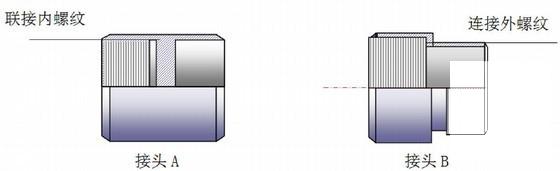

a、管件制作：棚管采用Φ89普通钢管，钢管节长为6m，管棚长度20m，因此必须接长。棚管接长时先将前一根钢管顶入钻好的孔内再联结。事先加工好的管节联结套，要预先焊接在每节钢管两端，便于联结。第一根钢管前端焊上合金钢片空心钻头，以防管头顶弯或劈裂。见管节联结套示意图7-2-5…………
接长管件应满足管棚受力要求，相邻管的接头应前后错开，避免接头在同一断面受力…………

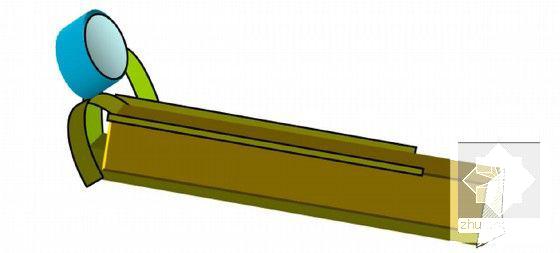

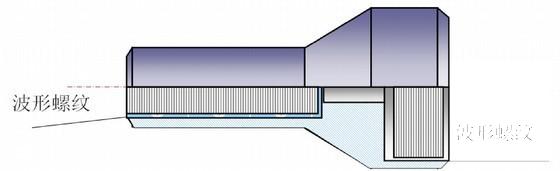

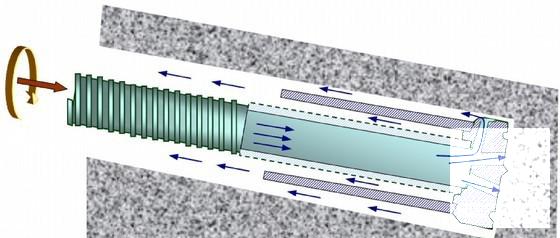

使用H174双臂液压钻孔台车施作大管棚施工时，一个大臂用于钻引导孔（Φ102冲击钻头、见示意图7-2-6），另一大臂用于顶进ф89棚管。在顶管大臂的凿岩机上必须安装与管棚直径相应的钢管顶进联接套（见示意图7-2-7），并在大臂上改换特制钢管扶直器（见示意图7-2-8）。待引导孔钻好后，使用顶管大臂进行顶进作业…………
b、顶管作业：将钢管安放在大臂上后，凿岩机对准已钻好的引导孔，低速推进钢管，其冲击压力控制在1.8～2.0Mpa，推进压力控制在4～6Mpa…………
c、接管：当前一根钢管推进孔内，孔外剩余30～40cm时，开动凿岩机反转，使顶进联结套与钢管脱离，凿岩机退回原位，大臂落下，人工装上后一节钢管，大臂重新对正，凿岩机缓慢低速前进对准前一节钢管端部（严格控制角度），人工持链钳进行钢管联结，使两节钢管在联结套处联成一体。凿岩机再以冲击压力和推进压力低速顶进钢管…………
d、棚管补强：为了加强管棚的刚度和强度，按设计将管棚钢管全部打好后，应先用钻头掏尽钢管内残碴，进行钢管补强。补强方法：一般地段，在钢管内注入水泥砂浆，形成钢管混凝土；坍方及围岩破碎且富水地段，钢管内先放置Φ20钢筋笼，再向管内注水泥浆（水灰比1:1）或水泥－水玻璃浆液（双液比1:0.5，水玻璃浓度为30～35Be）…………
