高速公路分离式长隧道初期支护施工方案68页（钢筋网锚杆钢架）

kkhuihui77 · 发表于 2020-4-5 10:09:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1、编制依据2
1.1编制依据2
1.2适用范围2
2项目概要2
2.1项目概要2
2.2工期计划4
2.3施工场地布置 4
2.4主要技术手段5
2.5主要工程数量5
2.6不利条件6
2.7有利条件6
5、施工方案和方法9
5.1施工前准备9
5.2 施工工艺 9
6、质量保证措施21
6.1质量保证体系21
6.2管理方针与质量目标24
6.3 质量保证措施24
七、工期保证措施30
7.1工期保证管理体系30
7.2为了确保工期，特制定以下保证措施30
8、安全保证体系及保证措施31
8.1安全目标31
8.2安全生产管理组织机构31
8.3安全生产管理体系33
8.4安全生产管理保证措施34
8.5现场安全施工措施35
9、不利季节施工保证措施39
9.1冬期施工措施39
9.2雨期施工措施39
9.3夜间施工措施40
10、风险预测与防范、事故应急预案40
10.1风险分析及防范措施40
10.2突发事故应急预案41
11、环境保护体系和保证措施45
11.1环境保护目标45
11.2环境保护的保证组织体系45
11.3环保的技术措施45
12、文明施工措施49
12.1文明施工保证措施49

附件详情

分离式长隧道左洞长1008m，右洞长1015m，左洞III级围岩500m，Ⅳ级围岩394米，Ⅴ级围岩94米；右洞III级围岩522m，Ⅳ级围岩381米，Ⅴ级围岩92米。隧道设2处人行横道，1#横洞洞长22.11 m，所处围岩类别为Ⅲ级；2#横洞洞长22 m，所处围岩类别为Ⅲ级；一处车行横道，横通道长度25.36m。左、右线进口端设5m明洞（端墙式），出口端设15m明洞（削竹式）单洞净空（宽X高）：10.25×5.0m。
开工日期：12月1日竣工日期：12月30日
施工工艺：隧道初期支护主要形式有：C20喷射砼、φ6.5钢筋网、系统锚杆（φ25中空注浆、φ22药卷锚杆），锁脚锚杆与系统锚杆型号一致，型钢钢架等。为保护围岩的自然承载力，根据围岩状况，施作每循环进尺尺寸，每循环进尺后及时施作初期支护。

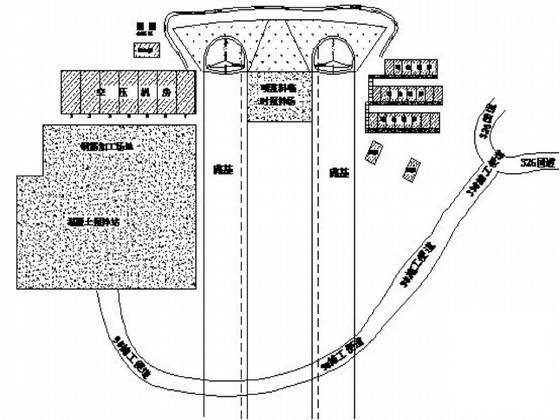

附图表：质量检验流程图、组织管理图、仰拱及底板施工质量标准、喷射混凝土质量标准、喷射混凝土流程图、钢支撑支护质量检验、钢支撑施工流程图、钢筋网支护质量检验、钢筋网施工示意图、锚杆支护质量检验、系统锚杆施工工艺框图、中空注浆锚杆施工工艺流程、初期技术工艺流程图、初期支护参数、隧道施工作业人员设备配备表、隧道出口洞口布置图……共计68页，

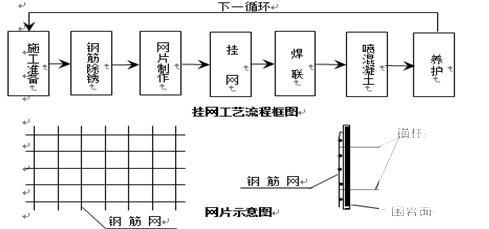

钢筋网施工示意图

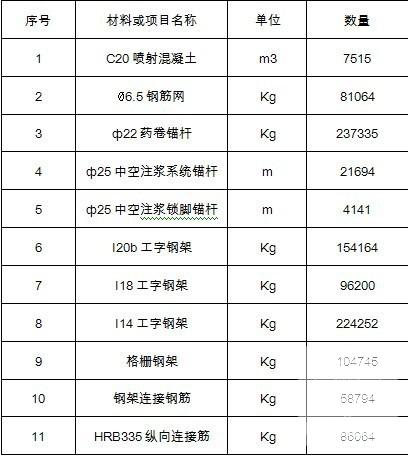

主要工程数量

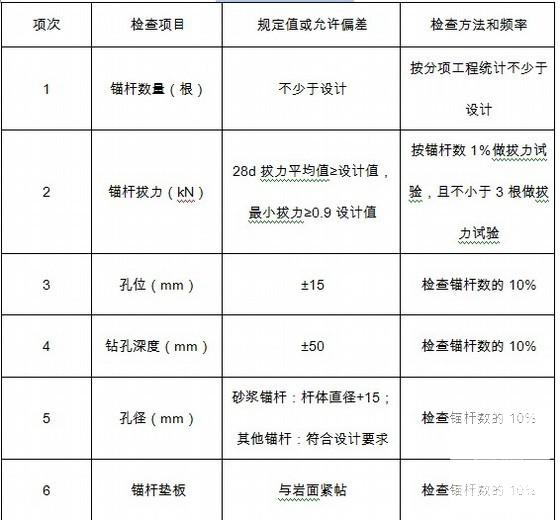

锚杆支护质量检验

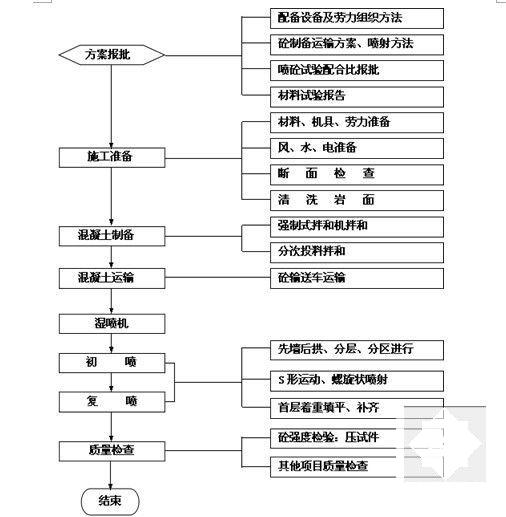

喷射混凝土流程图
