隧道锚杆框架植草防护设计CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2020-6-23 22:34:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

附注:
1. 图中钢筋直径以毫米计,其余尺寸以厘米计。
2. 本图为锚杆框架植草防护设计,框架由C20混凝土及钢筋骨架构成。框架内采用拉伸网植草的型式进行防护;
3. 为防止施工过程中骨架发生偏移和下垂,骨架下面由φ6锚钉锚固于坡面,且用于固定拉伸网,锚钉锚固深度不小于0.5m,以固定为准。培植土厚度需≥20cm。
4. 为保证喷射框架外形平整直顺,钢筋骨架两侧面安装镀锌电焊网,并绑扎固定于钢筋骨架。
5. 钢筋骨架节点由Φ25螺纹钢筋锚杆粘结固定,锚杆固定深度8m,锚固角度垂直于坡面,锚杆外露端头与钢筋骨架箍筋捆扎或焊接连接。
6. 框架每间隔20~25m设一伸缩缝,缝宽2cm,内填沥青防水材料。
……
共计1张

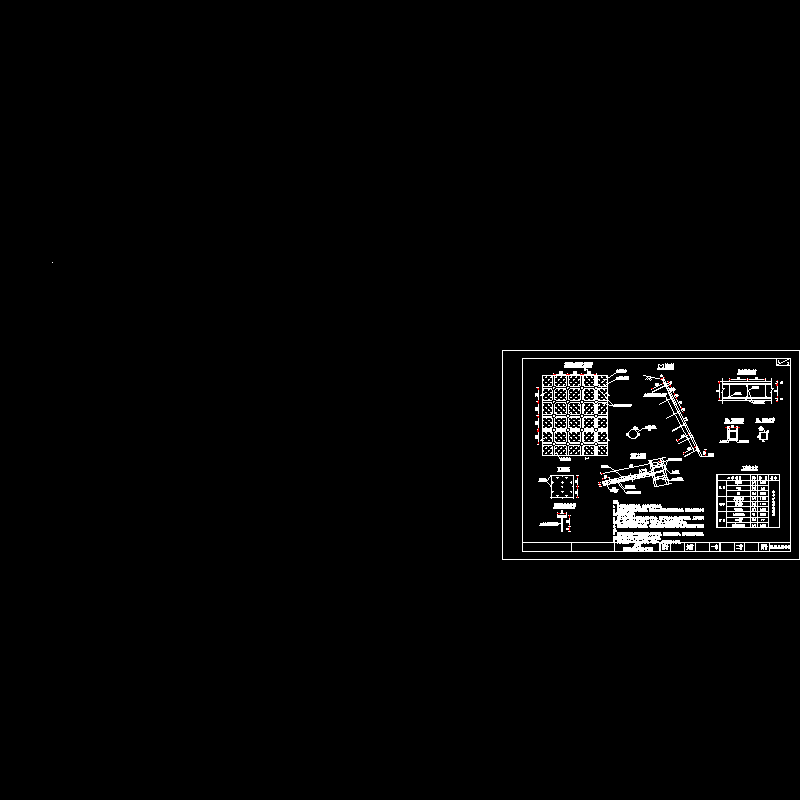

植草防护设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-23 22:34:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ew1ffw0ddfsc1w0c.rar

103.6 KB

下载  售价: 100 积分    赚积分
