双洞单向隧道工程施工方案(超前支护)

haot222 · 发表于 2020-4-5 17:18:59

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

施工技术方案申报批复单
项目概要
隧道主要施工方案
一、开挖
二、运输
三、初期支护
四、衬砌
五、通风
隧道工程施工工艺方法
一、洞口及明洞工程
二、洞身开挖与出渣
三、超前支护与初期支护
四、二次衬砌
五、通风、供风、供水、排水与供电
六、工程测量、监控量测及地质预报
七、防排水施工及防渗漏措施
八、洞内路面
九、弃渣与污水处理
十、质量保证措施
十一、安全保证措施
十二、环境保护、水土保持主要措施

附件详情

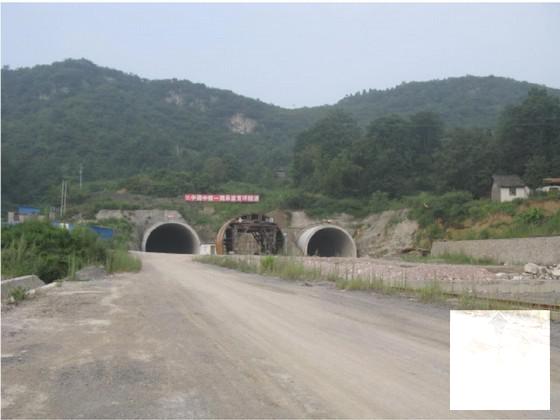

双洞单向交通隧道，左线长度为734m，右线长度为680m。洞口段地质条件较差，采用预留核心土或侧壁导坑法，Ⅳ级围岩地段采用短台阶法施工。Ⅴ级围岩地段二衬应该紧随掌子面，开挖一段衬砌一段，Ⅳ级围岩地段二衬距掌子面控制在20～30m。隧道洞口段正洞开挖支护及洞口长管棚超前支护后，先进入暗洞施工。人行横洞衬砌采用台架、大块钢模板先墙后拱法施工。
施工方案：施工测量→修筑洞外环向截水沟→洞口路堑开挖、边仰坡防护→洞口施工→超前支护→洞身打眼装药放炮→通风→出渣→初期支护→监控量测→施作防水层→二次衬砌浇注→水沟、电缆沟施作→洞内路面施工→隧道内装及机电安装。
内容节选：药卷锚杆药卷锚杆为φ22mm全粘接药卷锚杆，施工工艺流程如下：钻孔→清孔→填锚固剂→插入杆体……钢拱架工艺流程为：施工放样→材料下料、加工→焊接→试拼装→编号运入洞内→钢架安装→综合检查→焊接固定……风管选用Φ1500mmPVC软式通风筒，风筒用塑料拉链连接，风筒吊挂顺直。横通道及掌子面使用14KW的风机，Φ600mmPVC软式通风管辅助通风，Φ1500mmPVC……共计29页，

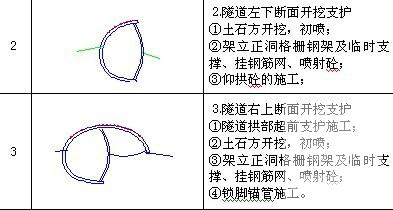

隧道断面开挖

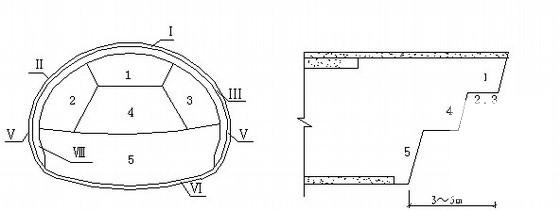

隧道预留核心土台阶法开挖示意图

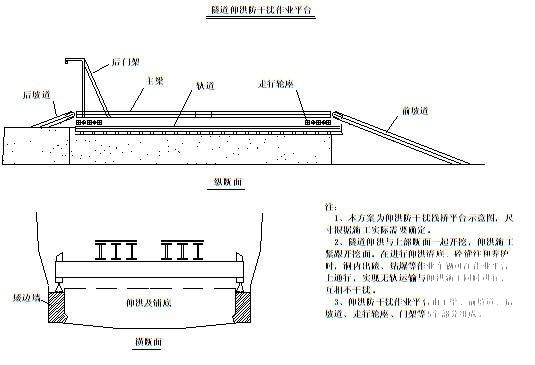

隧道仰拱断干扰施工平台

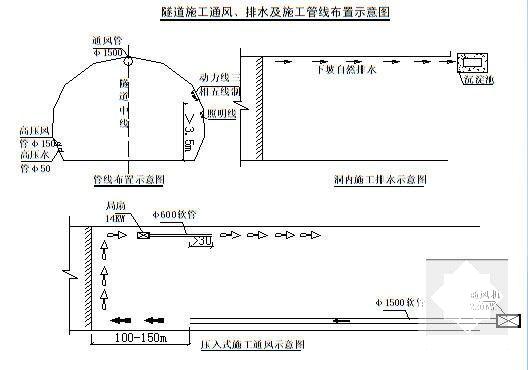

通风排水及施工管线布置示意图
