桥梁滑道设计示意CAD图纸(材料设备)(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1．滑道中线距轴线22m；
2．滑道用于北岸引桥墩材料设备运输；
3．滑道设计吊重15t，在北岸立交设拌合站，砼运输由输送泵经滑道、溜槽送到需要地点。
4. 共需万能杆件30t（使用时间10个月）。

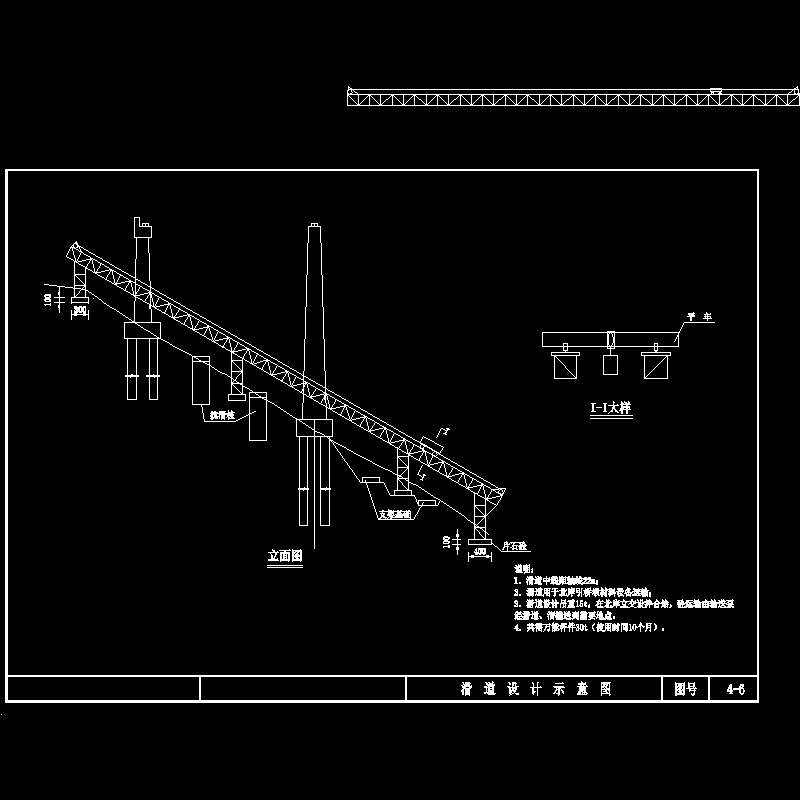

第 1 张图
