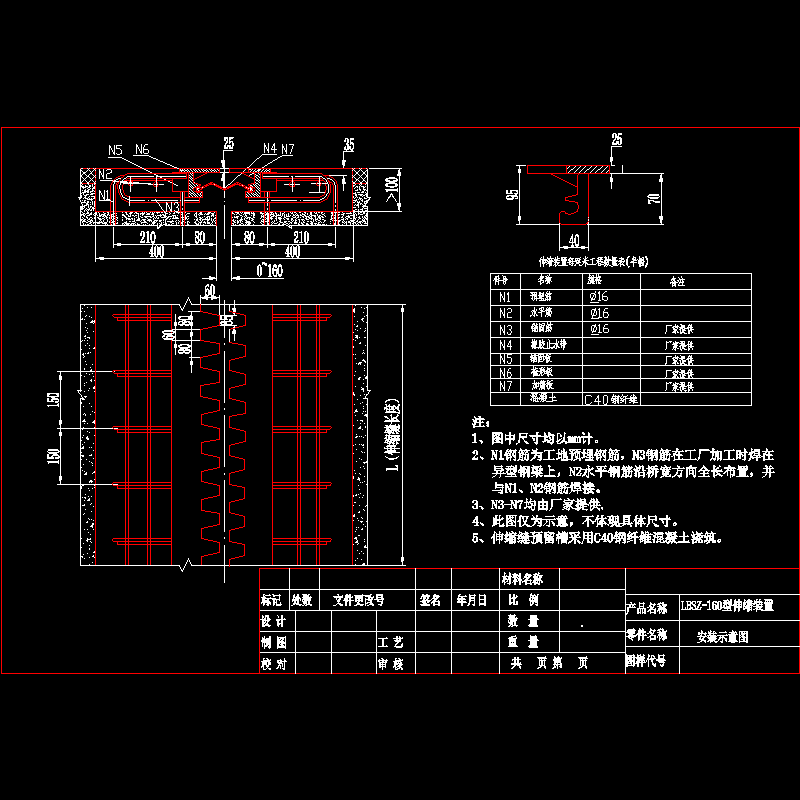

LBSZ-160型桥梁伸缩装置安装示意CAD图纸(钢纤维混凝土)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注：
1、图中尺寸均以mm计。
2、N1钢筋为工地预埋钢筋，N3钢筋在工厂加工时焊在异型钢梁上，N2水平钢筋沿桥宽方向全长布置，并与N1、N2钢筋焊接。
3、N3-N7均由厂家提供.
4、此图仅为示意，不体现具体尺寸。
5、伸缩缝预留槽采用C40钢纤维混凝土浇筑。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
