苏南运河三级航道桥梁工程(东段)CAD施工图纸设计(预应力混凝土).dwg

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 使用性：公路桥

• 承重构件受力情况：梁桥

• 材料类型：预应力桥

附件详情

结构特点
主桥采用60 104 60m三跨预应力混凝土连续箱梁桥。桥梁结构位于直线段上。
1.上部结构
主梁采用大悬臂变截面PC连续箱梁，中支点梁高6.5m，高跨比1/16;跨中梁高2.8m，高跨比1/37.1，梁高按二次抛物线变化。考虑到桥面较宽，桥梁横断面采用分离式双箱布置型式。每幅单箱为单室直腹板箱型截面，箱梁顶宽17.75m，箱底宽8.25m；顶板厚28cm，跨中底板厚30cm，近支点处加厚至80cm；腹板厚50～90cm，在8～10#梁段按照直线过渡；单箱悬臂长度4.75m，悬臂根部梁高75cm。
主梁划分为65个梁段，其中0#，1#梁段工长12.0m，在墩顶及墩旁临时支架上立模现浇；边跨支架现浇梁段（16#、17#梁段）长6.9m，边、中跨合拢段（15#、15’#梁段）长均为2m； 2～5＃梁段长3.0m；6～11＃梁段长3.5m；12～14＃梁段长4.0m； 采用挂篮悬臂浇注法施工。
主梁采用预应力结构，设有纵、横、竖三向预应力，纵向预应力采用15-9、15－12、15-15钢绞线，钢束锚下张拉控制应力为σcon=0.75fpk=1395MPa；横向预应力采用BM15-4，钢束锚下张拉控制应力为σcon=0.75fpk=1395MPa；竖向预应力采用Φ32精轧螺纹钢筋。

共有图纸67张，具体见资料内部

2

3

4

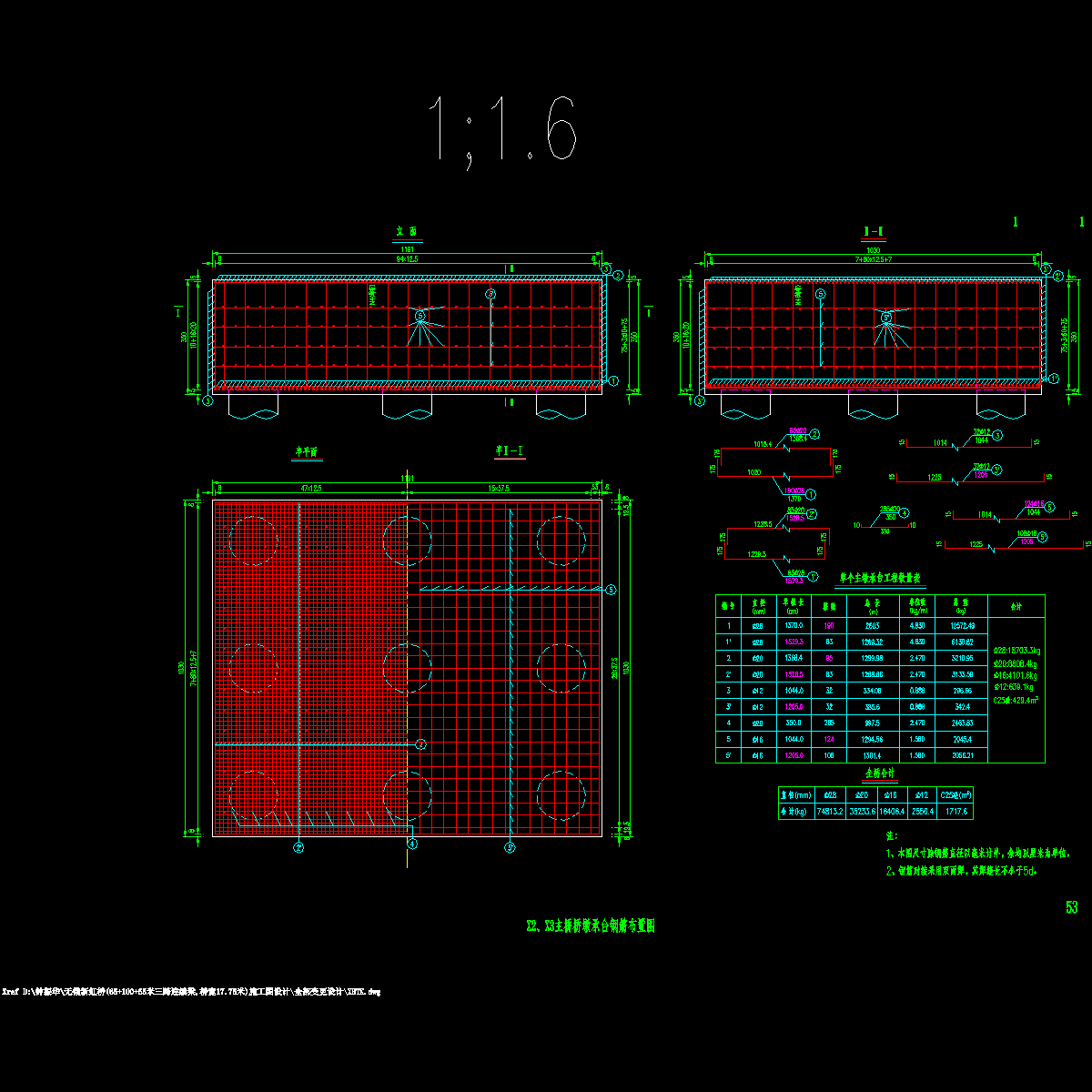

53、新虹桥x2、x3主桥桥墩承台钢筋布置图.dwg

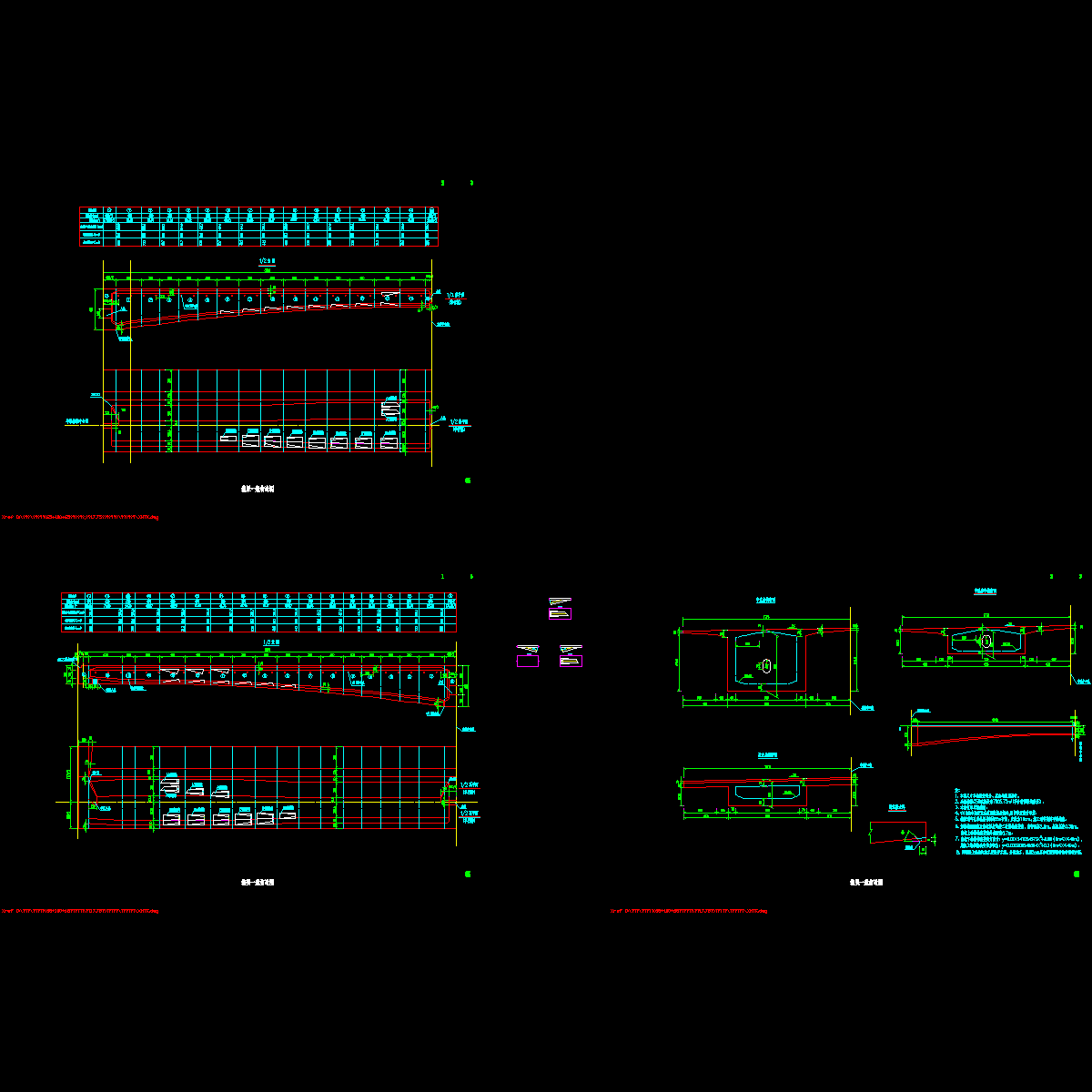

05、新虹桥箱梁一般构造图.dwg

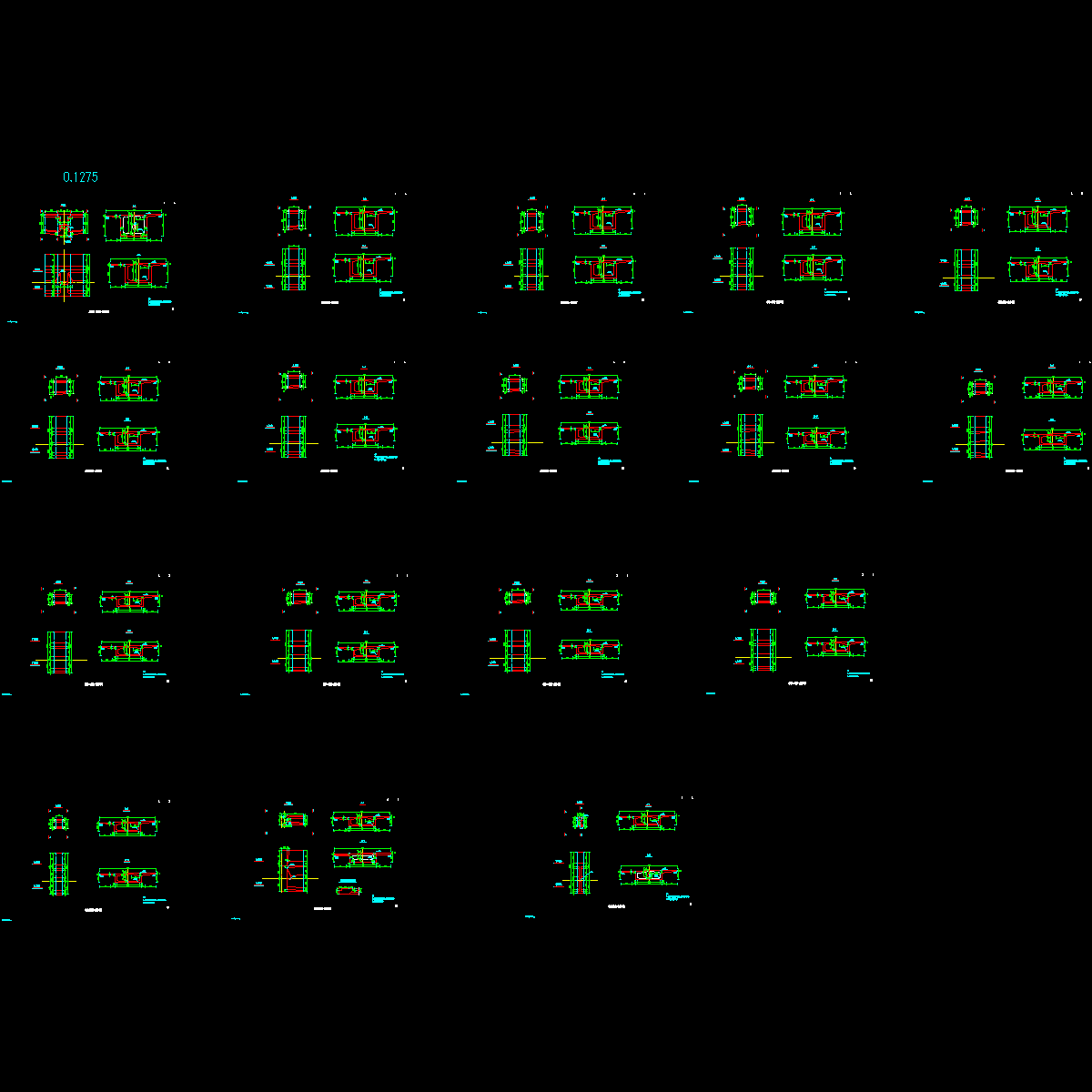

06～22、新虹桥箱梁梁段一般构造图.dwg

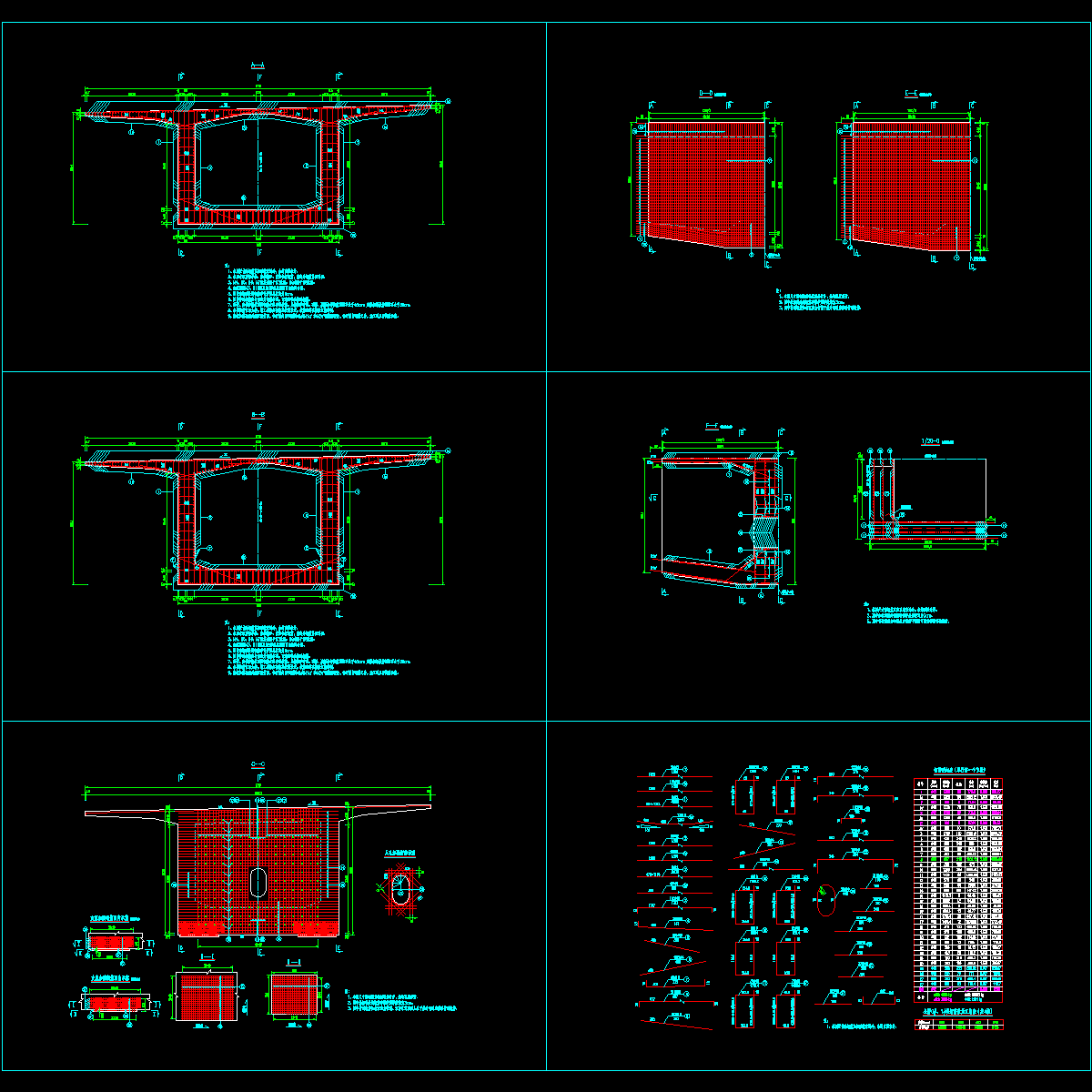

23、0#、1#块普通钢筋布置图.dwg

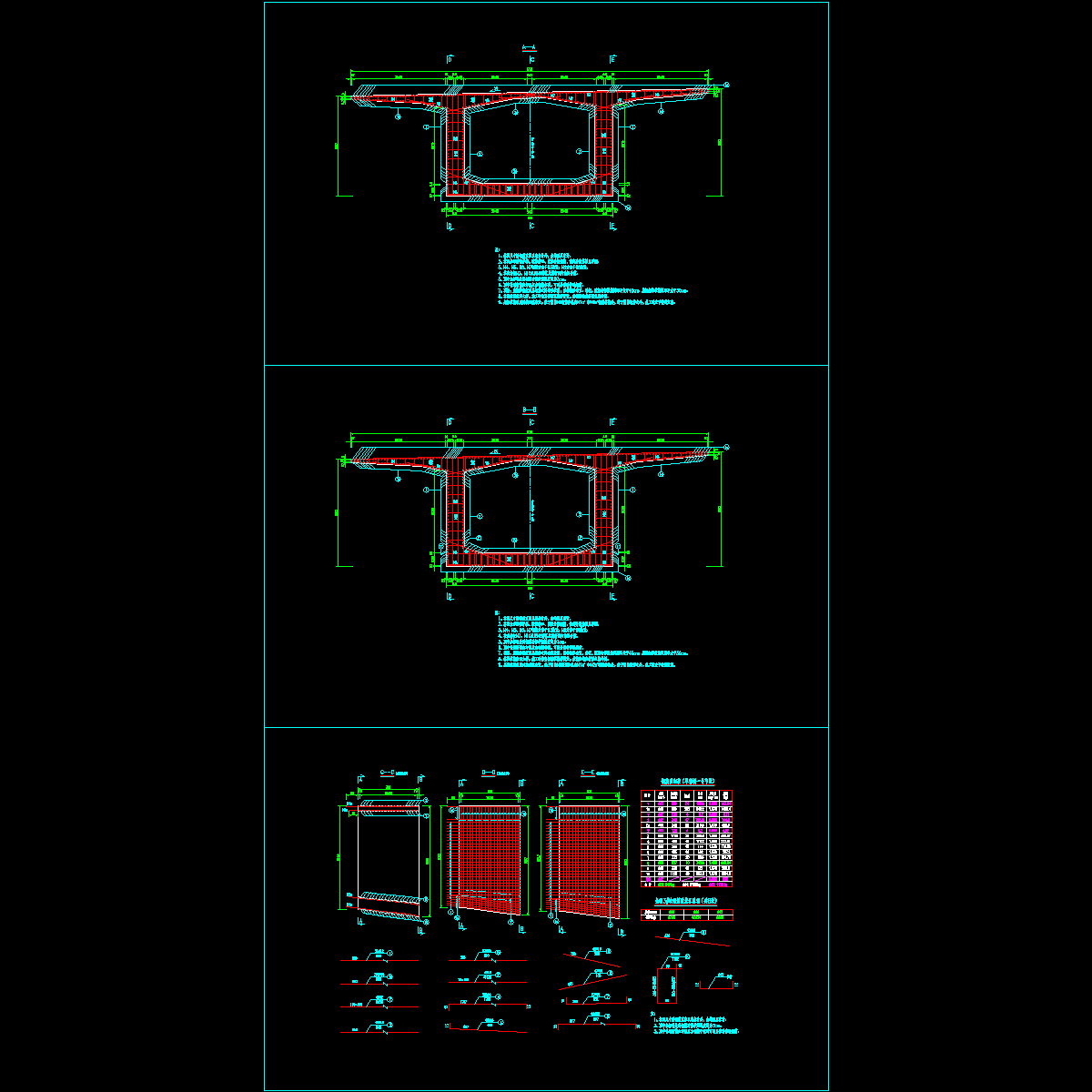

24、2#块普通钢筋布置图.dwg

25、3#块普通钢筋布置图.dwg

26、4#块普通钢筋布置图.dwg

27、5#块普通钢筋布置图.dwg

28、6#块普通钢筋布置图.dwg

29、7#块普通钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
