7孔13钢筋混凝土板桥改造CAD施工图纸设计20张(dwg)(桩基础)

ggjjkkxx · 发表于 2020-6-22 22:07:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：山东
使用性：公路桥
承重构件受力情况：板桥
材料类型：钢筋砼桥

附件详情

本桥老桥为7孔13m钢筋砼桥，设计荷载：汽车-超20、挂车-120；与路线交角为90°，目前老桥营运状况良好，排水通畅，未发现裂缝、沉降等不良现象，故本次施工图设计予以拓宽利用，考虑到与老桥相配合，拓宽桥梁上部构造亦采用7孔13钢筋砼板，下部结构采用独柱墩、桩基础，U台，扩大基础。
桥梁改造方法为：先拆除原桥防撞护墙和原桥沥青混凝土桥面铺装，再加铺5cm水泥混凝土现浇层和10cm沥青混凝土桥面铺装。新老桥间设置1cm宽纵向假缝。
……
桥梁材料：

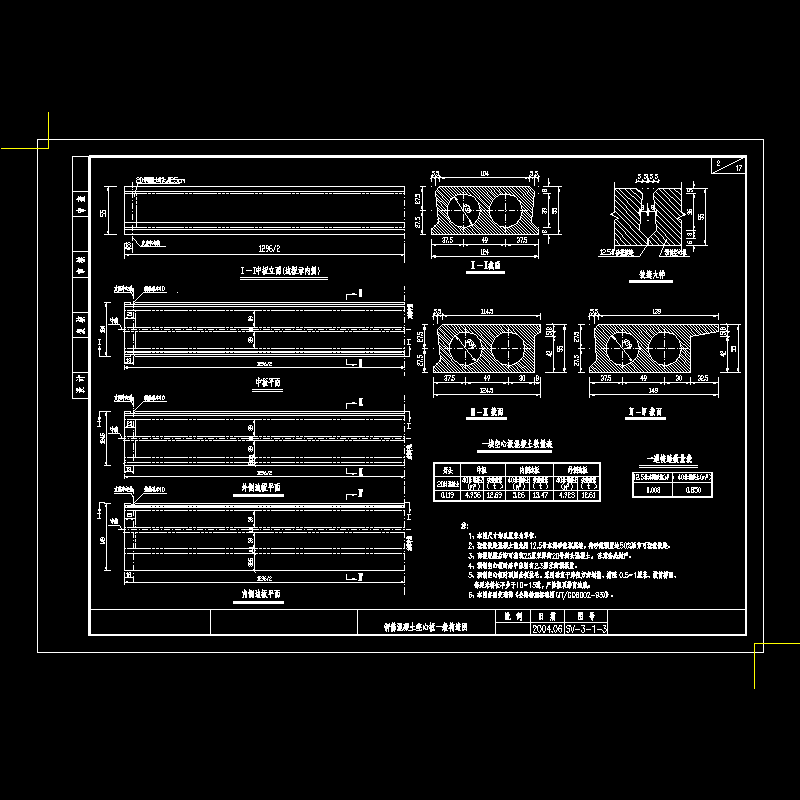

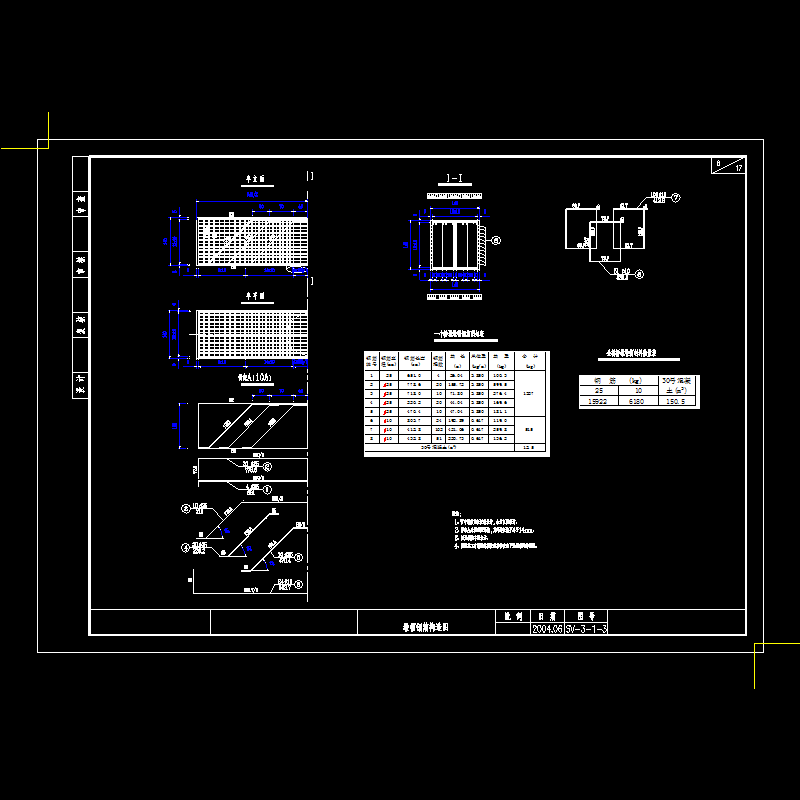

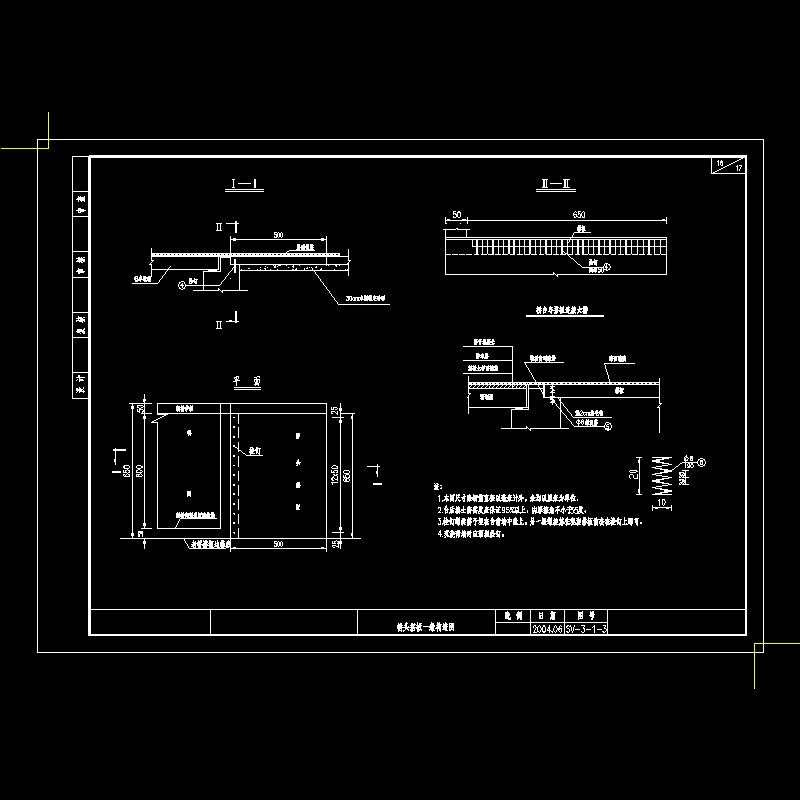

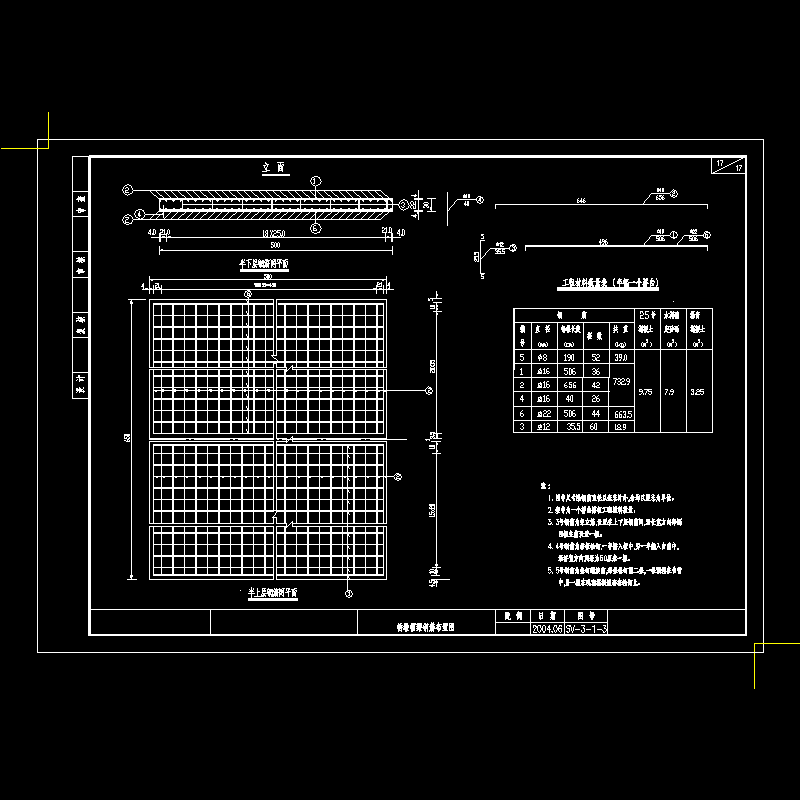

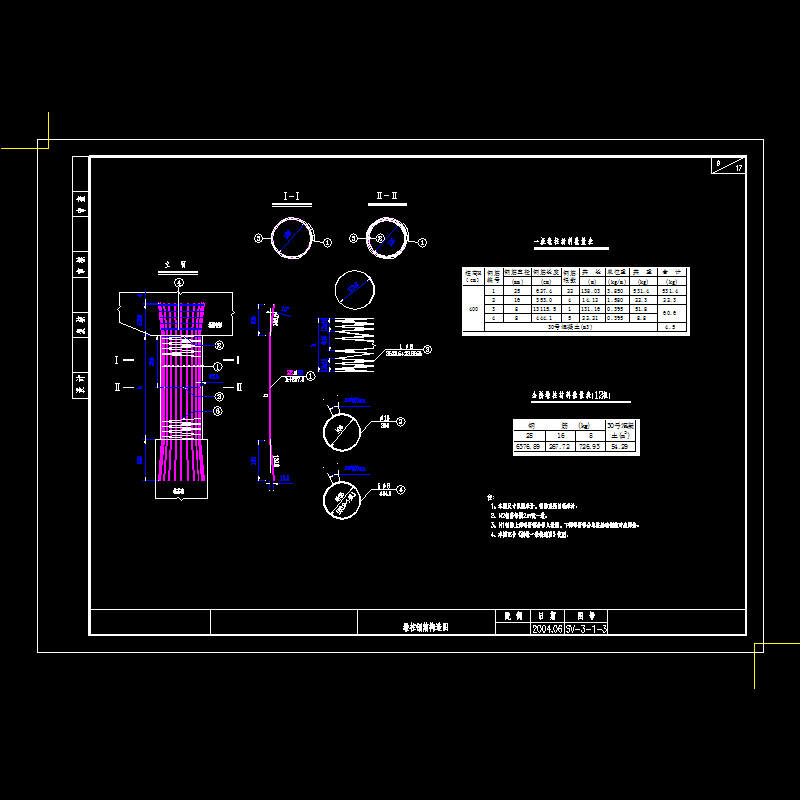

1 、混凝土：上构预制钢筋砼空心板、搭板、桥面现浇层、墩柱，帽梁采用30号混凝土，墙式护栏、基础采用25号混凝土；
2、普通钢筋：采用Ⅰ级和Ⅱ级钢筋；
4、支座：球冠园板橡胶支座TCYB系列及TCYBF4滑板支座系列两种；
5、伸缩缝：采用SSF-D80型桥梁伸缩缝；
5、钢板：预埋钢板采用A3钢板；
6、桥面防水：采用YW防水层。
……
共20张。

桥型布置图

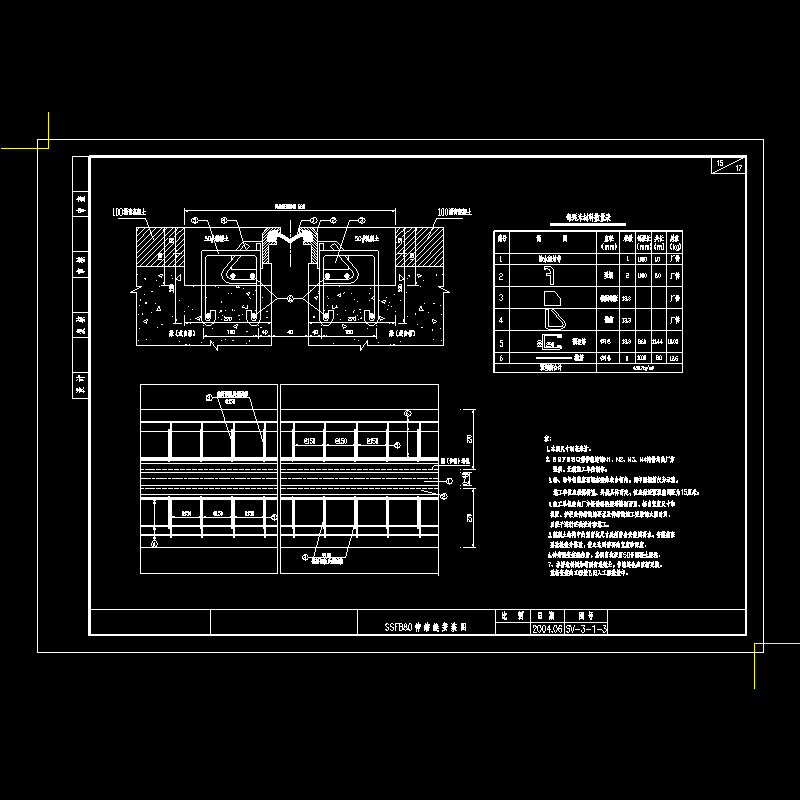

SSFB80伸缩缝构造图
