空心板桥改造工程施工图纸设计cad构造图及平面图

资料简介
赚取积分

附件详情

施工图说明
工程数量总表
桥位平面图
桥型布置图
空心板一般构造图（一）
空心板一般构造图（二）
空心板钢束构造图（一）
空心板钢束构造图（二）
空心板钢束构造图（三）
板端槽口一般构造图
空心板纵向预应力钢束明细表
空心板普通钢筋构造图(一)
空心板普通钢筋构造图(二)
空心板普通钢筋构造图(三)
空心板端横梁普通钢筋构造图
板端槽口锚下钢筋构造图
预应力钢束定位钢筋构造图
0号桥台一般构造图
1号桥台一般构造图
桥台前墙钢筋构造图
桥台侧墙钢筋构造图
桥台台帽及垫石钢筋构造图
桥侧护栏构造图
桥台护栏构造图
桥面铺装构造图
D40伸缩缝构造图

附件详情

桥型布置:桥梁全长26m，桥梁上部孔跨布置为1×20m预应力砼简支空心板，两岸桥台均为重力U型台，扩大基础。
主要技术标准及技术指标：
1.设计荷载：公路Ⅱ级；
2.设计洪水频率：1/50；
3.桥面宽度：0.5m（防撞护栏）+6.5m（车行道）+0.5m（防撞护栏）=7.5m；
4.桥面横坡：1.5％；
5.平面线型：全桥位于直线段上；
……
上部构造设计要点：上部构造为20m采用预应力混凝土空心板，按A类预应力混凝土构件设计。
20m预应力混凝土空心板板高0.95m，采用满堂支架施工。上部空心板结构设置预拱度：每跨跨中设置2cm的向上预拱度，两支撑点处都为0，所有预拱度从支点到跨中按二次抛物线过渡，以上设计预拱度没有考虑支架的弹性变形及非弹性变形影响。
……
共42张，。

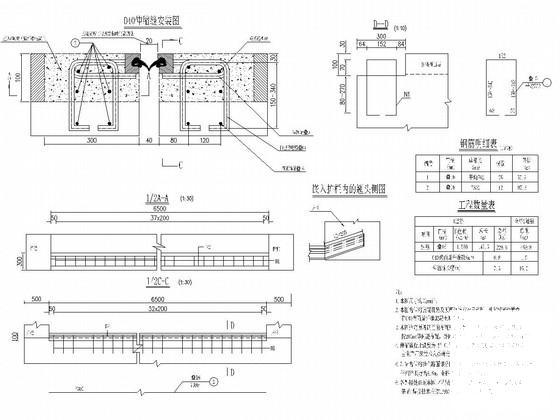

D40型伸缩缝构造图

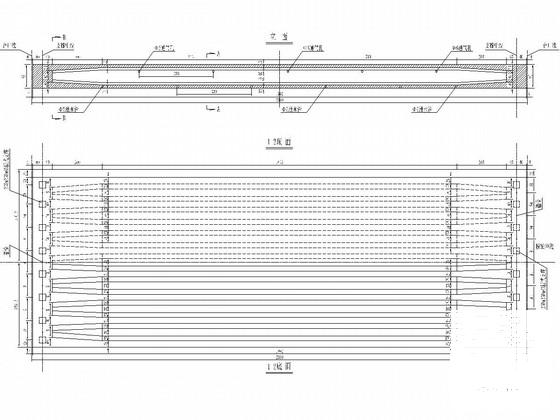

空心板一般构造图

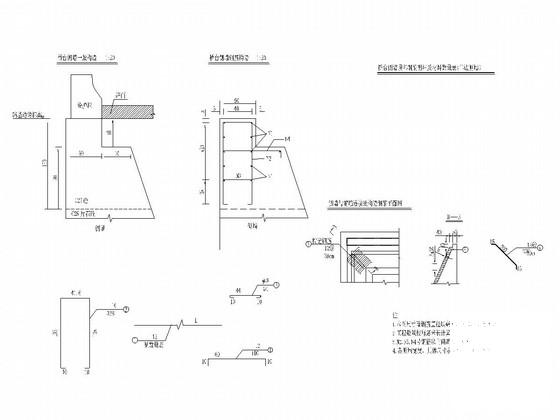

桥台侧墙钢筋构造图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
