一份5跨空心板桥维修加固CAD施工图纸设计（裂缝脱皮）

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：山东
• 设计年代：近代
• 跨径大小和多跨总长：58m
• 承重构件受力情况：板桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

• 设计说明 2
• 桥位图
• 桥梁纵断面图
• 桥型图3
• 板梁构造图
• 中板配筋图
• 边板配筋图
• 桥面铺装配筋图
• 搭板构造配筋图
• 支座布置图
• 伸缩缝设计图
• 混凝土缺陷修补图
• 钢筋锈蚀修补图
• 栏杆设计图2
• 桥面排水设计图2
• 人行道及桥头顺接段构造图

附件详情

桥梁全长约58m，桥宽15m。汽车荷载等级：城-A级；设计车速每小时50km。一共5跨，每跨9.4m。下部结构为三柱式桥墩，石砌轻型桥台，基础为桩基础。桥面宽度为1.5m人行道＋12m行车道＋1.5m人行道。
主要病害：空心板底存在1-6条纵向贯通裂缝，局部裂缝交叉延伸形成网裂，最大裂缝0.36mm，超过规范限值。70片空心板梁中有36片板底表层混凝土大面积脱裂、起皮、欲脱落单片空心板最大起皮面积约占板底总面积的80%，7片空心板梁板底缝口锈迹渗出。
……
维修措施：
更换全桥空心板梁并重新铺设桥面铺装、设置护栏；更换伸缩缝；封闭桥台裂缝后定期观测；桥墩露筋部位钢筋除锈后环氧砂浆修补。
……
设计依据：城市桥梁设计规范CJJ11-近代；公路桥涵施工技术规范JTJ F50-近代
……
共计19张，

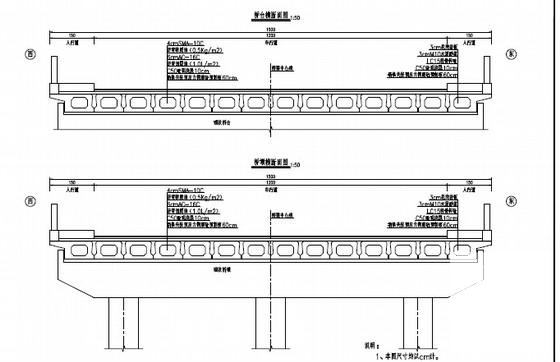

横断面图

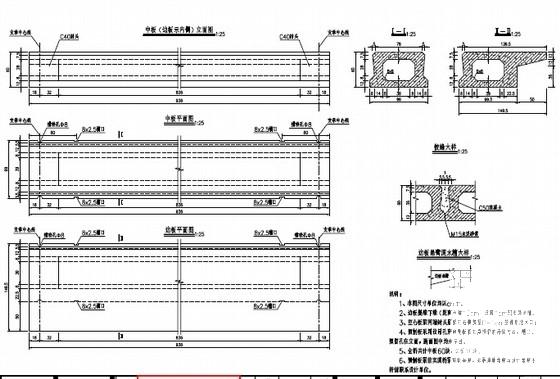

板梁构造图

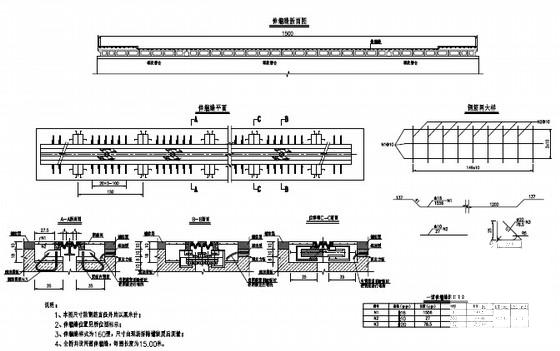

伸缩缝设计图

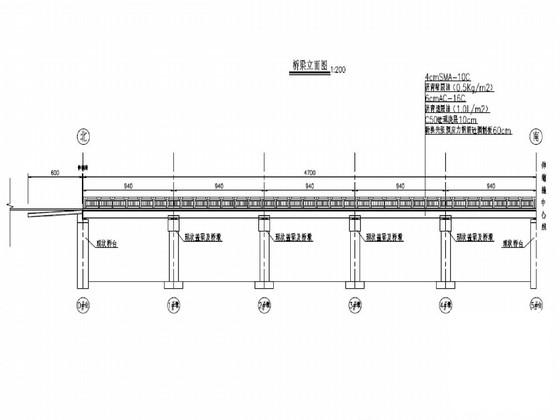

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
