小学桥加固维修结构设计CAD施工图纸.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 深圳某小学桥加固维修结构图 　　该资料为：深圳某小学桥加固维修结构图 　　该桥位于小学门口，横跨村里的小河。桥梁利用排水渠两岸片石河堤作为桥台，直接满堂浇注台帽及钢筋混凝土板梁。桥梁与排水渠正交，桥梁长5.2米，宽28.5米，桥下净空米，桥梁两侧钢管护栏，高度为117cm。桥梁上部结构为7片简支肋板梁，净跨3.5米，下游侧为简支板梁，梁体均直接搭建在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝，桥梁目前没有设置限载牌。 　　主要病害： 　　桥面铺装局部破损，桥台桥头位置破损下沉，有轻微跳车； 　　梁体底面露筋并受水侵蚀，钢筋锈蚀程度加重，梁端部施工缺陷不密实。 　　该资料包含： 　　目录及施工图设计说明书、工程数量表、桥型布置图、碳纤维加固图共5张图纸。

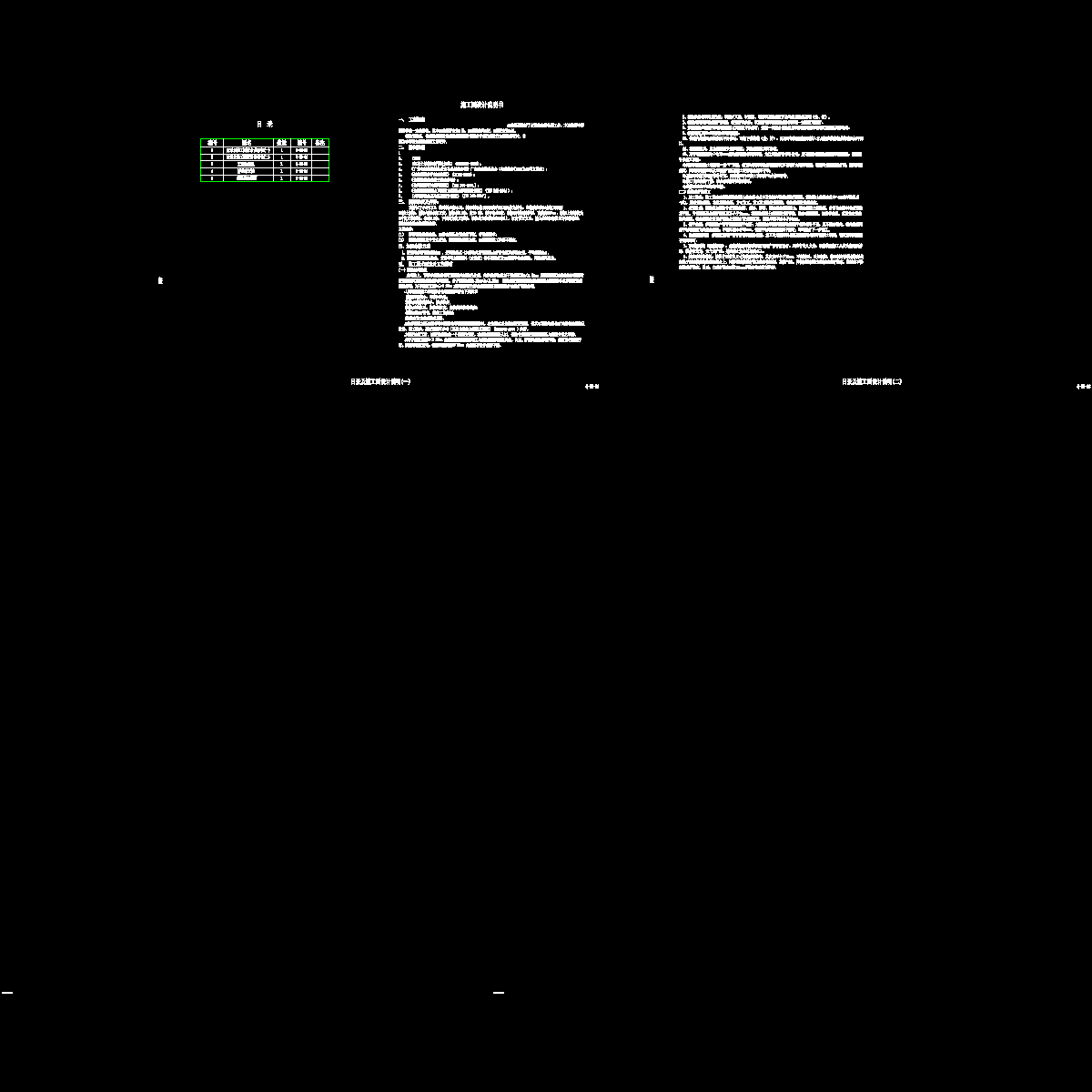

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
