桥CAD施工图纸(预应力混凝土桥)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、工程概述
XX桥桥位位于广西柳州市XX村中部，河道自西向东横贯全村，河道较弯曲，河堤较陡，河堤面仅比河堤两边的农田高出0.50米左右。河宽约15.5米，水深约1.75米，水流较缓。
设计依据：XX工程柳州XX村桥岩土工程勘察报告。
二、设计规范
1、 交通部《公路桥涵设计通用规范》 JTG D60-2004
2、 交通部《公路砖石及混凝土桥涵设计规范》 JTJ022-85
3、 交通部《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004
4、 交通部《公路桥涵地基及基础设计规范》 JTJ024-85
5、 交通部《公路桥涵钢结构及木结构设计规范》 JTJ025-86
6、 交通部《公路工程抗震设计规范》 JTJ004-89
三、技术指标：
1、设计载荷：公路—II级。
2、设计桥宽：桥面总宽8.25米，桥面净宽7.25米，护栏2×0.5米。
3、设计桥长：2×10米。

2

3

4

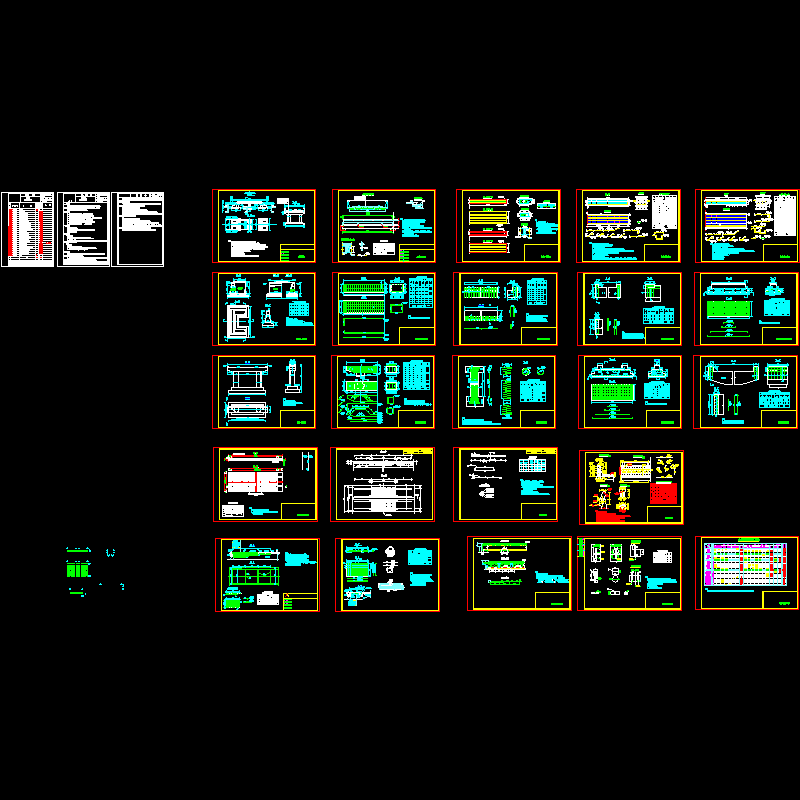

第 1 张图
