预应力混凝土板梁桥维修改造CAD施工图纸设计16张(dwg)

ggtt123 · 发表于 2020-6-22 22:07:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

设计说明

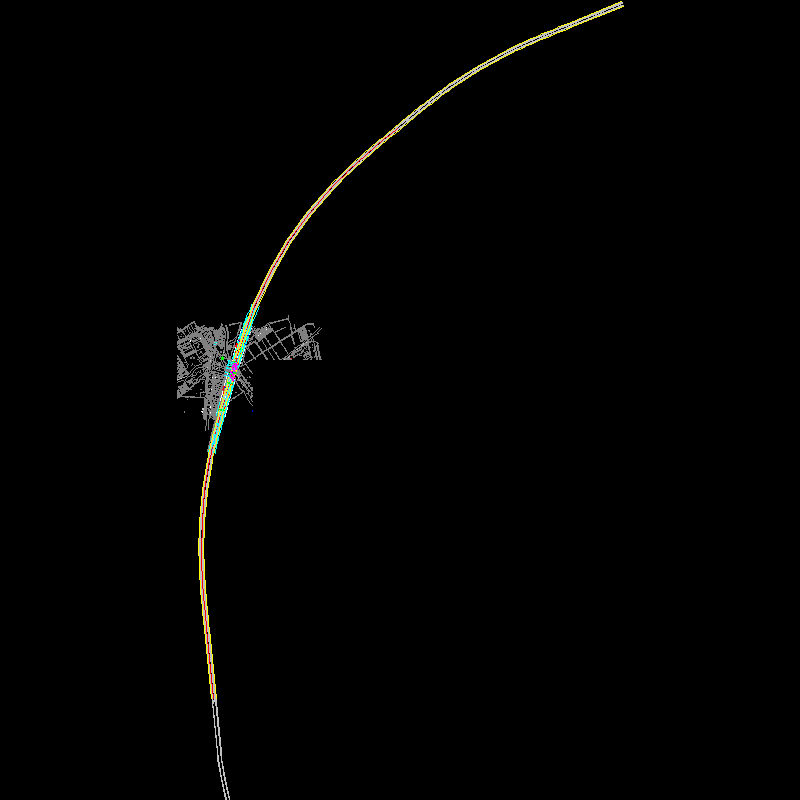

桥梁维修平面设计图
桥面铺装维修构造图
桥面连续构造及配筋图
型钢伸缩缝构造图
裂缝修补工序图
防眩板设施设计图

附件详情

本桥梁总长100.714m，桥梁跨径组合为22.357 30（T梁） 22 13 13.357，上部结构为预应力混凝土板梁、T梁结构，下部结构为带桩基的埋置式桥台、承台立柱式桥墩。桥梁横断面布置分内、外圈两幅布置，为0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆） 2.0m（中央分隔带） 0.5m（防撞栏杆） 15.0m（机动车道） 0.5m（防撞栏杆），总宽34.0m。桥梁设计荷载为汽车-超20级，挂车-120。桥面铺装为80mm沥青混凝土 1mm防水层 80mmC30钢筋混凝土桥面铺装。
桥梁主要维修内容为重做损坏的桥面铺装结构层与板梁铰缝、桥面连续构造及型钢伸缩装置，封闭梁体裂缝，更换全桥防眩板设施等。
……
主要技术标准：
1）公路等级：高速公路，设计速度100km/h。
2）桥梁荷载标准：维持既有桥梁汽车-超20级、挂车-120荷载不变。
3）抗震设防标准：维持既有桥梁抗震设防标准不变。
4）桥梁跨径、横断面布置等：维持既有桥梁跨径组合、桥面宽度及横断面布置不变。
5）耐久性设计环境类别：Ⅰ类；环境作用等级：Ⅰ－B；设计使用年限维持原桥梁使用年限不变。
6）设计安全等级：二级。
7）桥面防水等级Ⅰ级。
……
共16张，编制于2014年。
