预应力混凝土桥病害维修施工CAD图纸17张

附件详情

设计依据：《公路桥梁技术状况评定标准》JTG/T H21-近代）；《公路桥梁承载能力检测评定规程》（JTG/T J21-近代）；《公路桥涵施工技术规范》JTG/T F50-近代
桥梁总长778.94m，桥梁跨径组合为20.47+4×20+11×22+6×21+20.12 +30（T梁）+19.88 +11×20+20.47，上部结构为预应力混凝土板梁、T梁结构，下部结构为带桩基的埋置式桥台、承台立柱式桥墩。桥梁横断面布置分内、外圈两幅布置，为0.5m（防撞栏杆）+15.0m（机动车道）+0.5m（防撞栏杆）+2.0m（中央分隔带）+0.5m（防撞栏杆）+15.0m（机动车道）+0.5m（防撞栏杆），总宽34.0m。桥梁设计荷载为汽车-超20级，挂车-120。桥面铺装为80mm沥青混凝土+1mm防水层+80mmC30钢筋混凝土桥面铺装。
桥梁主要病害：
1、桥面铺装出现纵向裂缝，板梁铰缝破坏或损坏比较严重；
2、桥面连续缝横桥向出现开裂破损；
3、型钢伸缩装置缘带混凝土开裂破损；
4、预应力混凝土空心板梁梁底出现纵向裂缝；
5、预应力混凝土空心板梁腹板出现斜向裂缝。

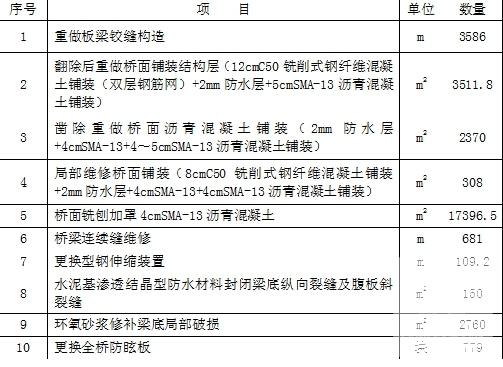

主要维修内容：

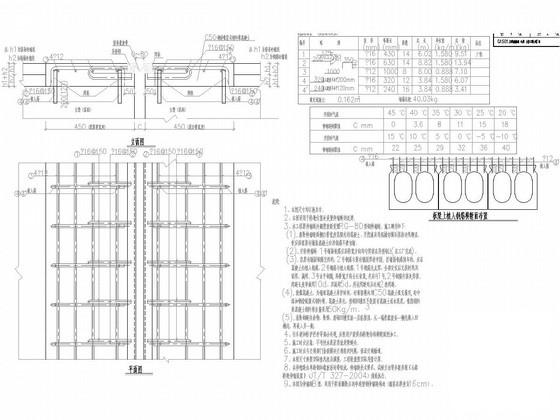

1、翻除重做损坏与破坏的板梁铰缝构造；

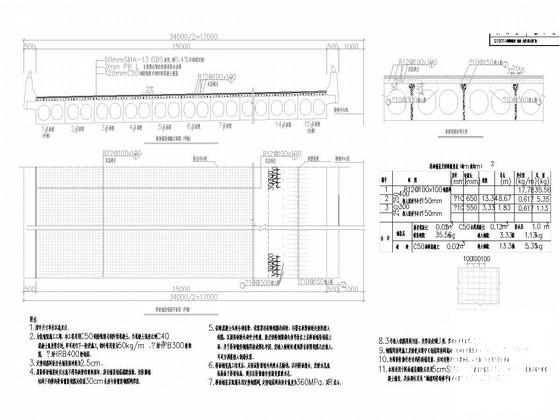

2、翻除重做损坏区域的桥面铺装结构层；

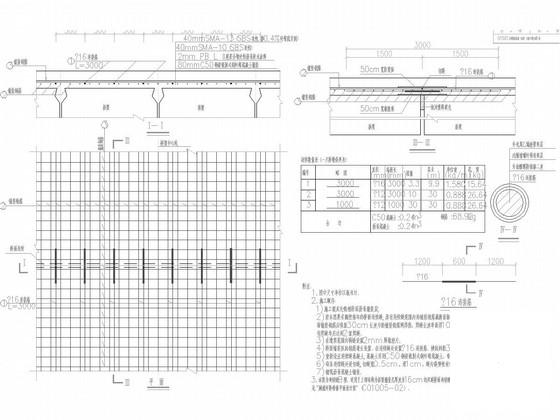

3、翻除重做损坏的桥梁连续构造；
4、翻除重做损坏的型钢伸缩装置；

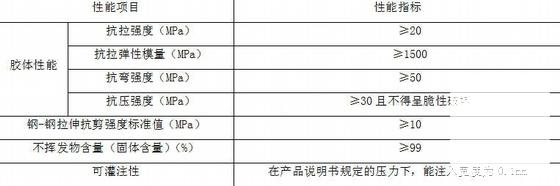

5、封闭维修梁底纵向裂缝及腹板斜裂缝；
6、环氧砂浆修补梁底混凝土局部破损；
7、更换全桥中央分隔带侧的防撞墙上防眩板
8、桥面铺装维修区域内的桥面雨水进水口按原位置重新设置。
9、边梁临时支撑加固措施
10、桥面铺装维修区域内的桥面雨水进水口按原位置重新设置。
……
共计17张，设计于
