[桥面铺装]桥梁维修加固工程施工组织设计

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

3、关键技术、工艺施工方法与分项工程施工顺序
3.1、凿除原桥面铺装
1、先对施工段进行封闭交通，凿除桥面砼及绞接缝混凝土采用人工风镐凿除，不得使用大型机械凿掘机凿除桥面砼，以免损伤桥梁主体结构…………
2、凿开原桥面后，对部分断裂和损坏的，则应先将破碎、强度低的砼凿除清理，露出新鲜砼面，凿除的废料应及时清理运走………….
3、凿除原桥面铺装后，先用高压机风吹，再用高压水冲洗一次，以利新旧混凝土的良好接合…………
4、凿除原有桥面铺装时，注意保护防撞护栏底部钢筋，并预留至少20cm与新钢筋焊接，采用单面焊焊缝长度不应小于10d…………
3.2、植筋加固施工
3.2.2、操作方法
1、划线定位：
设计图纸在植筋的平面位置上，用墨线或直尺划出纵横线条…………
2、钻孔：
钻孔采用电锤钻钻孔而不能采用金刚石钻孔机，以保证孔的表面足够的粗糙度…………
锚筋间距为30㎝，两侧错开布设锚筋钻孔，孔径为ф12mm，采用电锤钻成孔…………
3、清孔除尘：
（1）清孔方法：采用高压机冲洗（用空压机、打气筒等）；也可以用高压水冲洗（但是在植筋前，孔内必须达到干燥）…………
（2）孔壁化学处理，用上述方法清除后，在灌胶前，用丙酮或酒精清洗一遍，达到孔壁无灰尘、无油污、无有机杂质…………
4、灌注胶粘剂
（1）搅拌：首先分别将胶粘剂搅拌均匀，然后按比例配备，用专用电动搅拌机搅拌3分钟。原则上不用人工搅拌，特殊情况，设专人搅拌，最少搅拌5分钟，一定要搅拌均匀…………
（2）注入胶：用专用工具将搅拌好的胶注入清洗过的孔内…………
（3）配胶、注胶、插筋必须流水作业，连续进行…………
（4）配制胶粘剂必须设专人负责，并作出详细记录，记录内容包括：配胶量、使用部位、时间、固化情况等…………
5、植入钢筋
用注浆枪将胶粘剂注入钻孔底部，灌入深度为孔深的2/3，再将锚固钢筋缓慢旋转插入孔内，以保证孔内的胶粘剂与钢筋、孔壁结合密实，植入的钢筋弯钩与桥面板主筋连接。植入单根抗拔力不小于25KN…………
6、养护固化
钢筋植入定位后应加以保护，防止碰撞和移位，保持3天，待胶固化原材料后方可受力…………
3.2.3、注意事项
1、在高空作业且所钻孔径不小于18mm时，必须两人同时操作电锤，并且系好安全带…………
2、钻孔过程中经常会遇到钢筋，如遇到钢筋应立即停止，重新更换孔位…………
3、孔内如遇下雨进水，必须用棉纱吸干浸水，并且用加热管烘干，方可注胶插筋…………
4、钻孔时进度不宜太快，以免钻头发热影响钻孔 周围混凝土强度或损坏钻机…………
3.3、混凝土表面裂缝加固处理
3.3.1、涂膜封闭法裂缝加固处理
对于普通钢筋混凝土构件，当裂缝宽度小于0.15mm时，采用涂膜封闭法处理。以防止混凝土保护层的碳化和有害离子对混凝土的腐蚀…………
1、材料和机具
材料：ZV型混凝土修补胶，修补粉料或水泥。ZV型混凝土修补胶：是以高分子共聚物为基本原料，掺加适量改性剂、有机助剂配制成的水乳状产品，用ZV型混凝土修补胶涂膜的混凝土面层不但防水好，能更有效的保护钢筋混凝土不受侵蚀，而且能更好的美化混凝土桥梁的外表面，产生很好的视觉效果…………
机具：钢丝刷、羊毛辊具、油漆刷等手工工具，也可用喷浆机…………
共60页

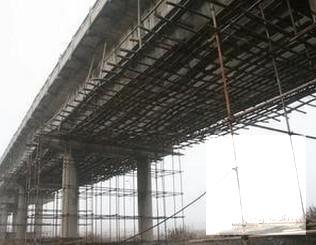

第 1 张图

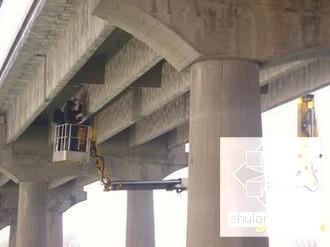

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
