1×5m单跨实腹式圬工板拱桥维修加固施工大样图cad

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：11m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 1×5m单跨实腹式圬工板拱桥维修加固施工图cad ，格式为dwg，同类工程可下载参考。

一、项目概要：

1. 该桥全长 11m，跨径组合 1×5m，桥面全宽为 5m，横向布置为 4.5m（行车道） 0.5m（右侧栏杆）。该桥上部结构为实腹式圬工板拱，拱圈厚 50cm，矢高 2.2m；下部结构为重力式圬工墩台；桥面为水泥混凝土铺装，未设伸缩缝。根据业主提供的相关资料可知，该桥建于 1978 年，设计荷载为汽车-15 级，管养单位为垫江县公路管理局。
2. 该桥目前存在的主要病害有：（1）主拱圈底面砌石大面积风化，大面积渗水，局部存在空洞。（2）右侧拱上侧墙在 0#台处轻微外鼓。（3）左右侧拱上侧墙长有青苔和植物。（4）0#、1#台前墙砌石风化，长有青苔。（5）0#台基础遭水冲刷、掏空。（6）0#台左侧锥坡灰缝脱落。（7）左侧未设栏杆。（8）桥面未设管养标志牌

二、编制依据：

（1）《公路桥涵设计通用规范》（JTG D60-近代）；

（2）《公路圬工桥涵设计规范》（JTG D61-近代）；

（3）《公路桥梁加固设计规范》（JTG/T J22-近代）；

（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)；

（5）《混凝土结构设计规范》（GB 50010-近代）；

（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）；

（7）《公路交通安全设施设计规范》（JTG D81-2017）；

（8）《公路桥涵养护规范》（JTG H11-近代）；

（9）《公路工程技术标准》（JTG B01-近代）；

（10)《混凝土结构加固技术规范》（GB 50367-近代）

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
Q-00目录.dwg	0.05 MB
Q-11组合栏杆构造及配筋图.dwg	0.18 MB
Q-12检修通道断面.dwg	0.07 MB
上海千年公路图框.dwg	0.16 MB
龙家沟桥梁图纸.dwg	5.23 MB
封面、扉页.doc	0.53 MB
龙家沟桥加固设计说明.doc	5.35 MB

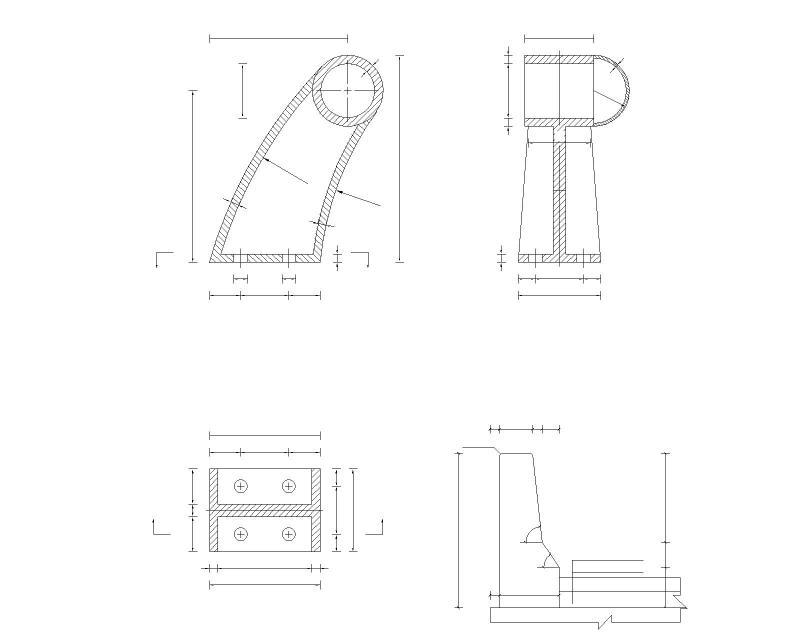

组合栏杆构造及配筋图

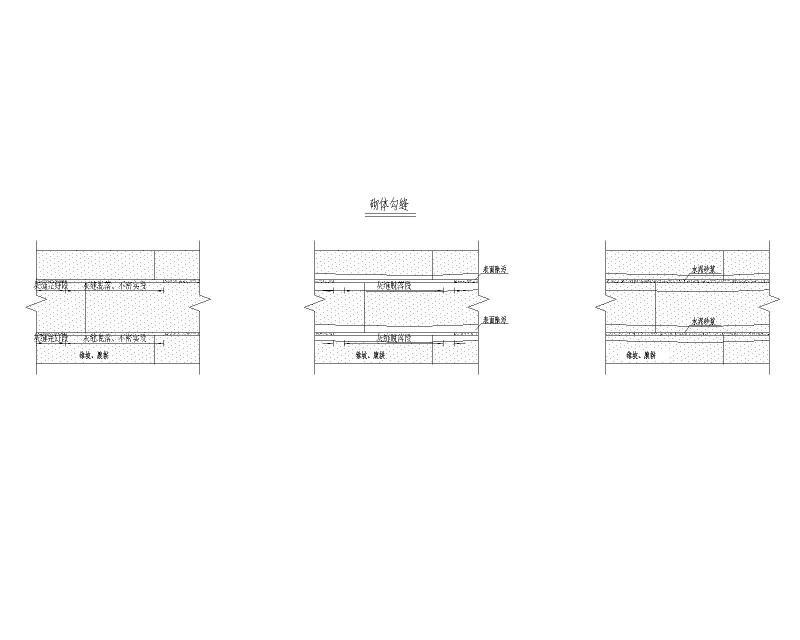

砌缝整治图

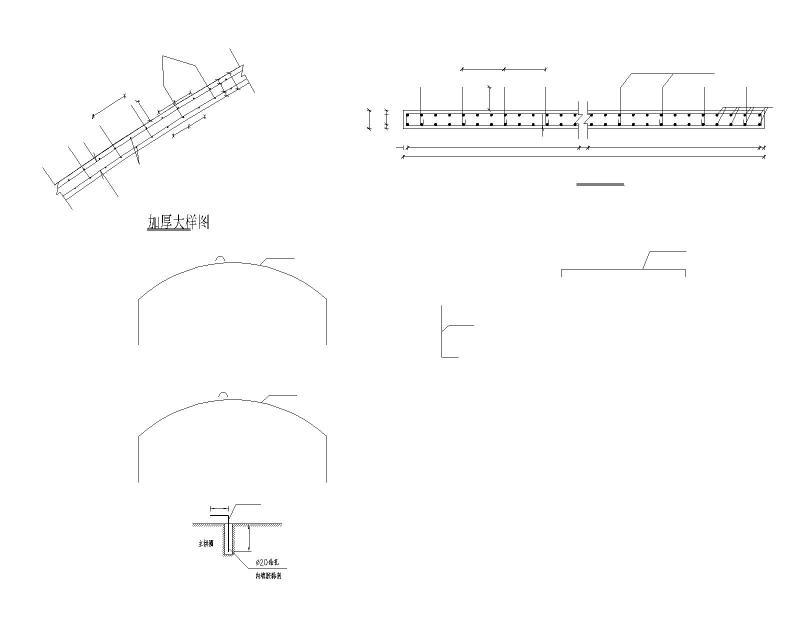

主拱圈及立柱整治大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
