2×12m跨径单幅圬工拱桥病害整治施工图纸cad布置图

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：24m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 2×12m 跨径单幅圬工拱桥病害整治施工图2019 ，格式为dwg word，包含 设计说明 施工图，节点清晰，同类工程可下载参考。

一、项目概要：

1. 桥梁全长30m，桥面全宽7.6m。桥面横向布置为0.55m（防撞墙） 6.5m（车行道） 0.55m（防撞墙）。该桥为常规桥。
2. 桥梁为单幅桥，上部结构型式为2×12m 的圬工拱桥。下部结构型式为砌石重力式桥台，扩大基础；砌石重力式桥墩，扩大基础。采用沥青混凝土桥面铺装。
3. 该桥桥梁结构已出现不同程度的病害情况。根据对该桥做的检查：根据本次检测结果，依据《公路桥梁技术状况评定标准》（JTG/TH21-近代）对杠家桥技术状况进行评定。桥梁总体技术状况评分Dr=84.77，技术状况等级评定为2类。
4. 该桥目前存在的主要病害有：（1）主拱圈、拱上侧墙渗水侵蚀。（2）拱上侧墙轻微外凸。（3）翼墙砌缝开裂、砌石错位。（4）桥面铺装网裂。

二、编制规范：

（1）《公路桥涵设计通用规范》（JTG D60-近代）

（2）《公路圬工桥涵设计规范》（JTG D61-近代）

（3）《公路桥梁加固设计规范》（JTG/T J22-近代）

（4）《公路桥梁加固施工技术规范》(JTG/T J23-近代)

（5）《混凝土结构设计规范》（GB 50010-近代）

（6）《公路钢筋混凝土及预应力混凝土桥涵规范》（JTG 3362—2018）

三、相关图片：




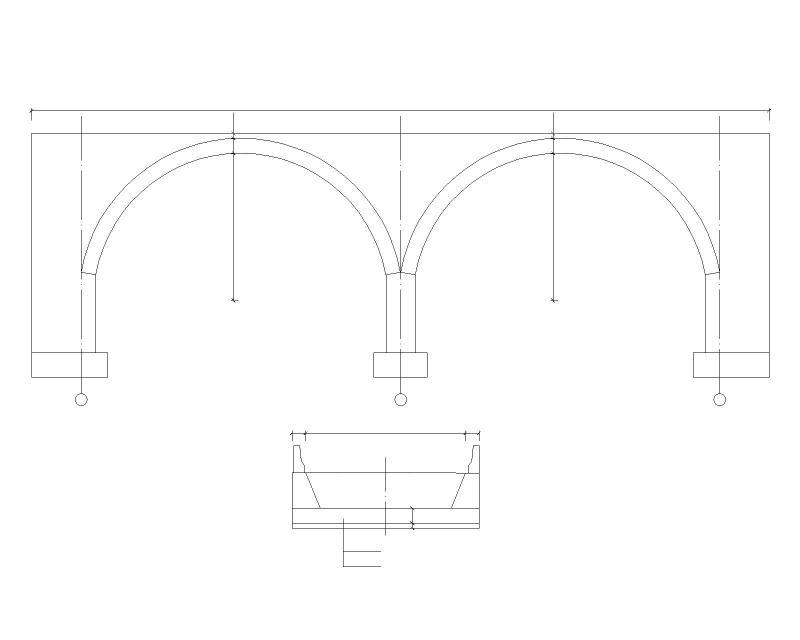

桥梁立面布置图

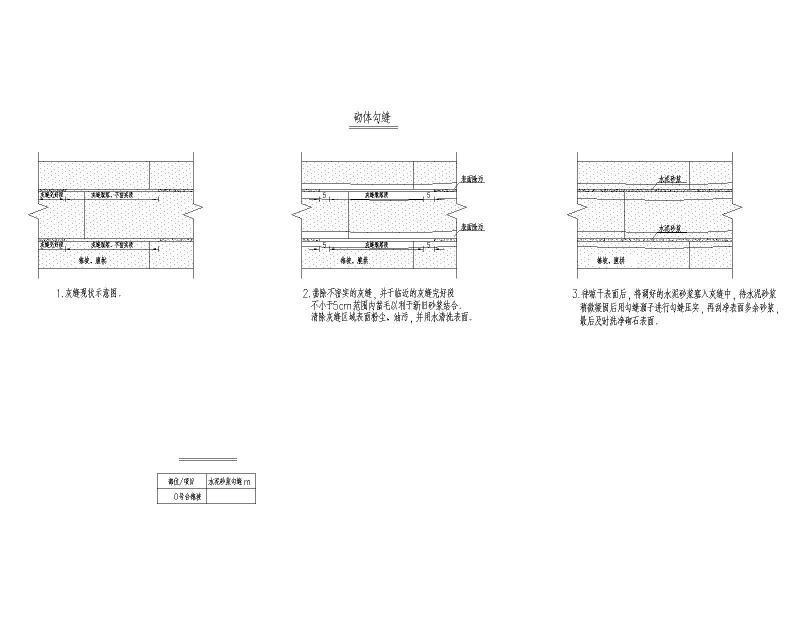

砌体勾缝处置图

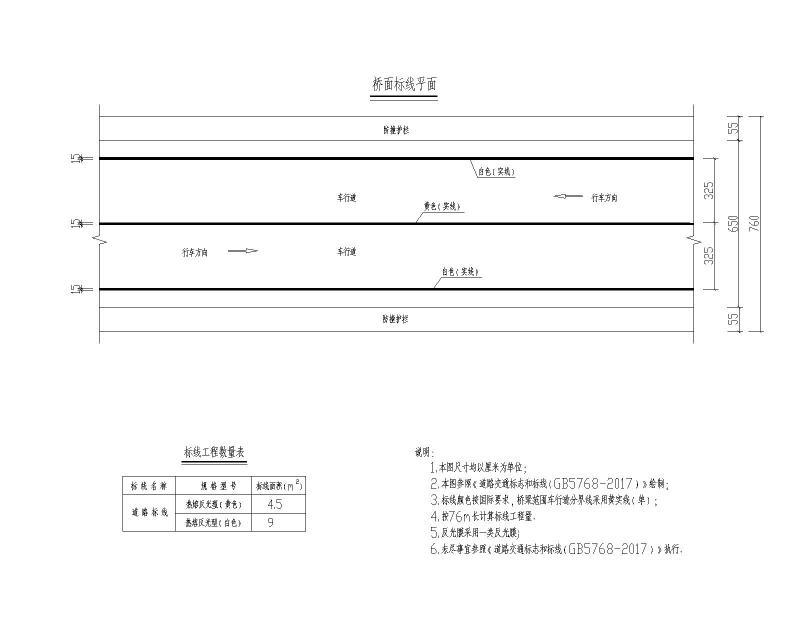

桥面标线布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
