两孔双曲拱桥病害维修加固施工图cad构造图及布置图

附件详情

设计依据：《公路桥涵施工技术规范》(JTG/T F50 -近代)；《公路桥梁加固设计规范》（JTG/T J22-近代）

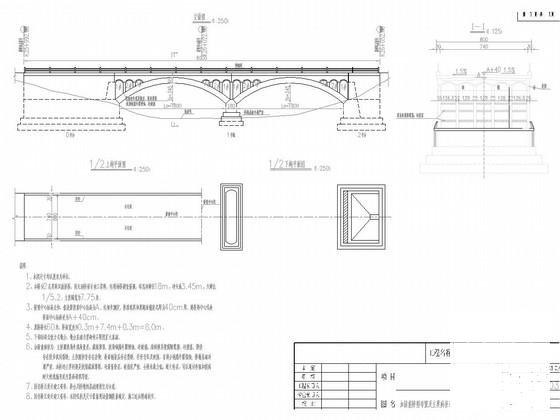

双曲拱桥桥长60米，为两孔等跨双曲拱桥。每孔主拱圈净跨径18米，净矢高3.45m，净矢跨比为1/5.2；主拱圈由6片拱肋，5片拱波组成,主拱圈宽度7.75m；上部采用拱式拱上建筑，腹拱为圆弧拱； 桥面宽度为0.3 m(栏杆)+7.4 m(行车道)+0.3m(栏杆)=8.0 m。本桥下部均为重力式墩台，墩台基础均为浆砌块石明挖扩大基础。
……
主要病害：

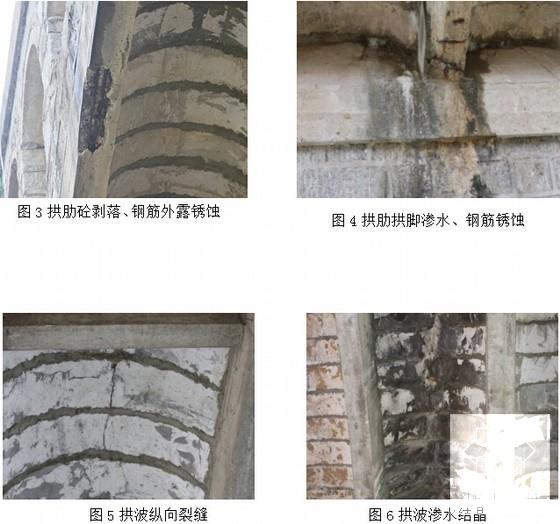

桥面铺装层存在裂缝，栏杆老旧及破损，有部分钢筋外露锈蚀；桥面排水不畅。主拱圈拱肋外观质量差、截面薄弱，拱肋混凝土缺损、钢筋外露锈蚀；拱肋拱脚渗水结晶、钢筋锈胀外露；拱波渗水结晶、存在较多纵向裂缝；拱腹及立墙渗水严重。桥墩基础冲刷严重。主要问题是拱肋截面薄弱，砼质量较差，缺损较严重，耐久性差，可以通过补强来确保桥梁原有承载力，同时提高桥梁耐久性。
……
加固措施：

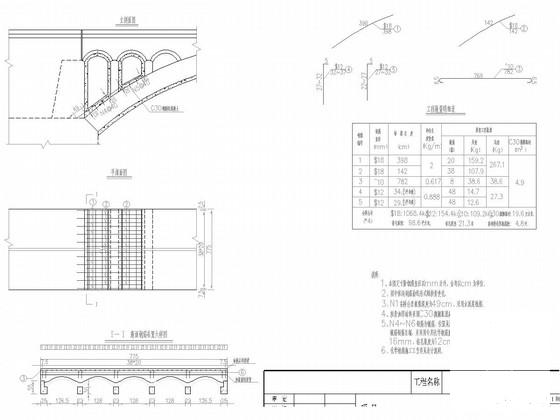

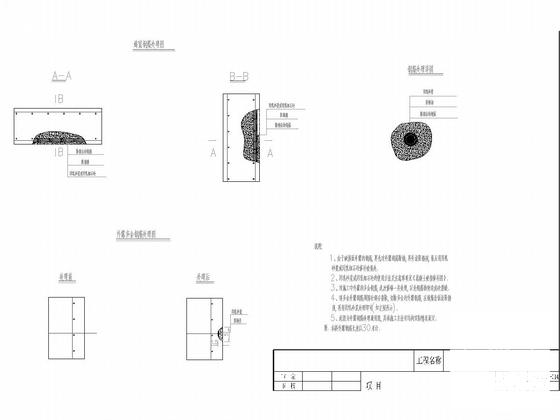

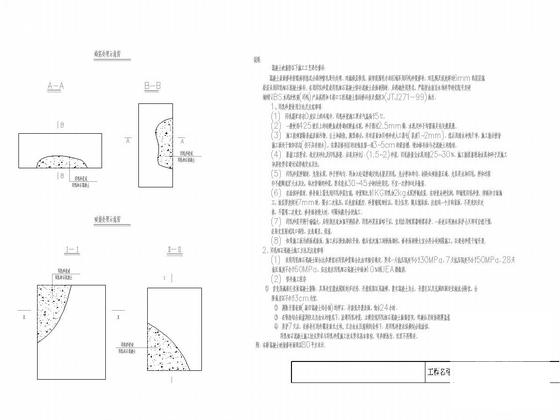

采用修补破损和裂缝，全面加强主拱圈和腹拱圈，优化桥面，新做桥面铺装，完善泄水系统，加强桥台防护的方案。达到增大桥梁强度、刚度，改善耐久性，提高荷载等级，延长桥梁使用寿命，改善桥梁外观的效果。普通钢筋采用HPB300和HRB400钢筋。
……
加固后技术标准：
设计汽车荷载等级：维持原设计汽车荷载等级。 桥面布置：0.5m（防撞护栏）+7.0m（行车道）+0.5m（防撞护栏）=8.0m。桥面纵横坡：纵坡为0%，横坡为双向1.5%。
……
共计20张，
