哈齐客专双曲墩柱节点设计CAD图纸(模板)(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

技术要求：
2，模板用料、面板为d6mm钢板、连接肋为d10x100钢板，筋板为d8x100mm钢板。
3, 图中孔为φ18x25长孔，孔中心距面板为45mm
4, 焊接时不允许有夹渣、假焊、击穿现象。
连接肋孔下焊点有效长度40mm，中间肋焊点长
度30mm间距200mm交叉焊接，
面板拼接处要求满焊打磨。

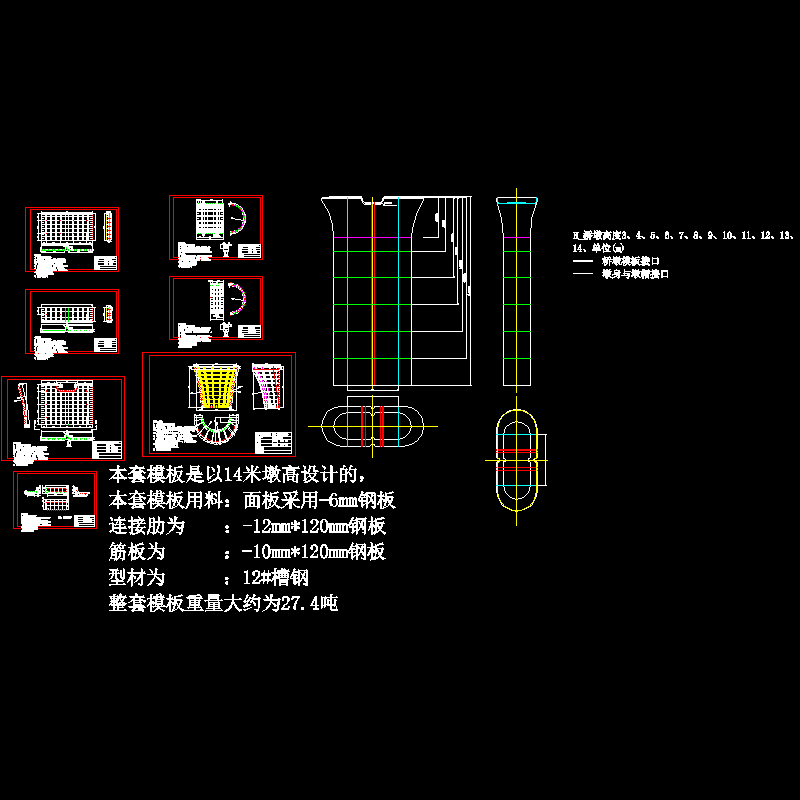

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
