高架桥道路墩柱节点CAD图纸

该附件为： 高架桥道路墩柱 节点图 ，，CAD格式。

项目概要：

1、主线高架桥梁总长1.238km，主线桥共11联，匝道2处。高架桥主线为双向六车道，地面双向八车道，其中中间两车道为BRT专用道，BRT站台结合高架桥桥墩布置。

2、桥梁工程：标准段桥梁宽度25.5m，双向六车。匝道对称汇入段双向八车道桥梁标准宽度32.5米，上部结构设计为三跨变截面连续钢箱梁（50m+70m+50m），其余上部结构设计均为现浇预应力混凝土连续箱梁；下部结构均采用花瓶式双肢H型墩，桥梁桩基为钻孔灌注桩。桥梁引坡采用钢筋混凝土挡土墙。

3、道路工程：施工主要包括的内容：①现状快车道：路面破除后重建；②辅道：原有路面破除后与加宽部分一起新建；③人行道：全部拆除新建，按照无障碍要求铺设人行道砖。

.......

相关图片：

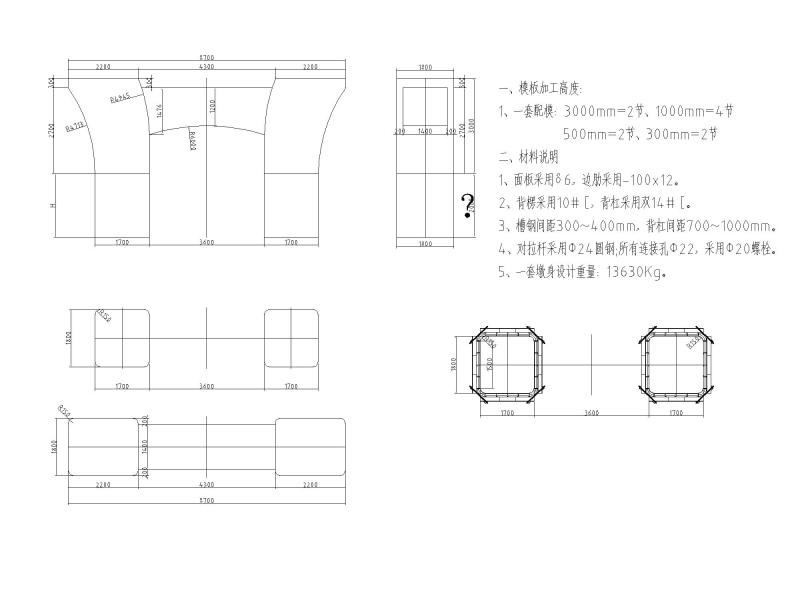

墩柱方案图4

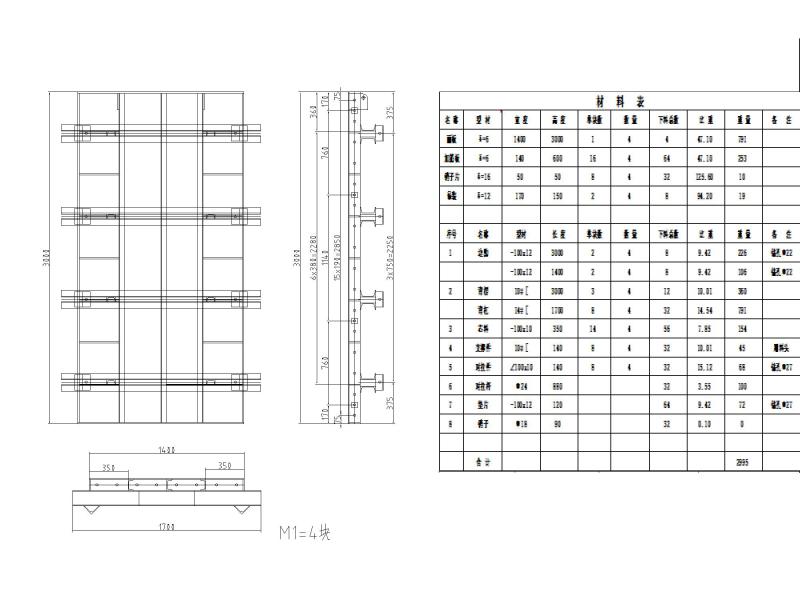

墩柱方案图1

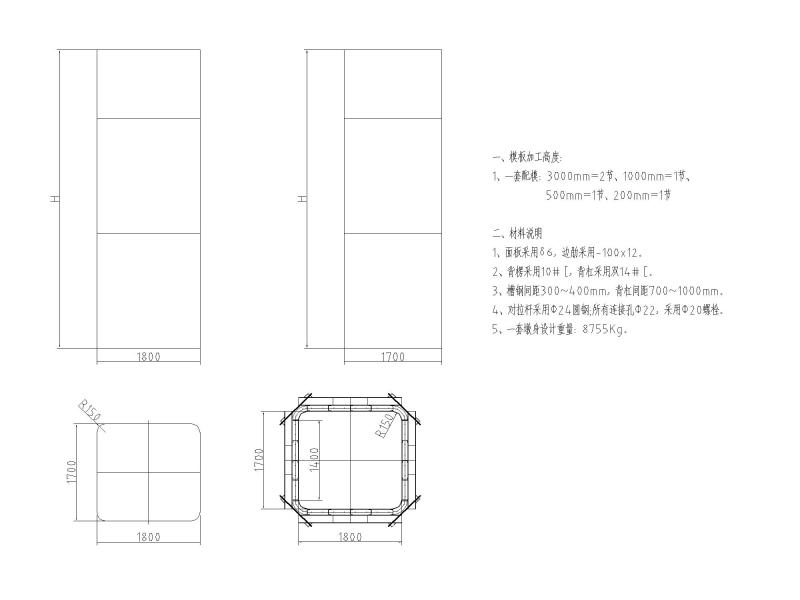

墩柱方案图2

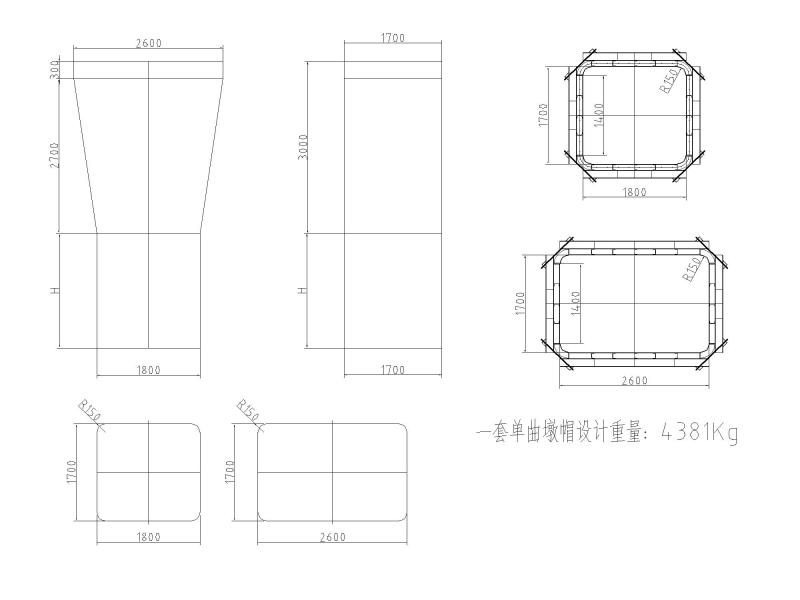

墩柱方案图3
