农耕桥加固维修结构CAD施工图纸

附件详情

深圳某农耕桥加固维修结构图
该资料为：深圳某农耕桥加固维修结构图
桥梁在小河两岸搭建片石河堤作为桥台，直接满堂浇筑台帽及钢筋混凝土板梁。桥梁没有设置护栏，桥头未设置专用伸缩缝。桥底河床曾硬化，在桥的翼墙之上下游两侧未砌筑片石河堤。全桥长9.6米，净跨8米，梁体与坡头吓河斜交，桥台长7.54米，桥面净宽7.08米。桥梁底板离水面2.0米，桥下河水深2米。目前桥梁主要供村民到基本农田作业和运土车通行。该桥未设置限载牌。
主要病害：桥面铺装层堆积沙石，桥梁两边未设置栏杆。
该资料包含：

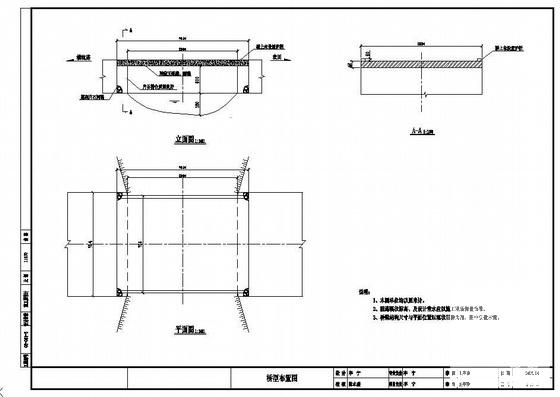

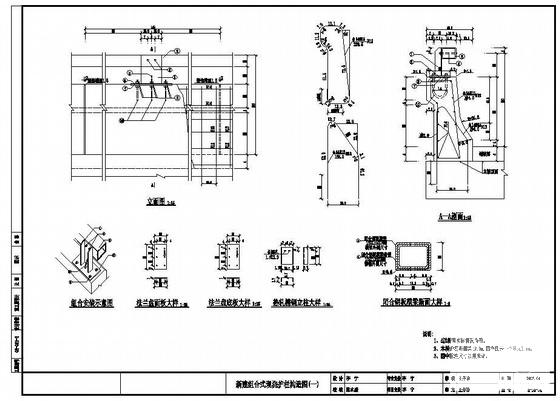

目录及施工图设计说明书、工程数量表、桥型布置图、新建组合式现浇护栏构造图、植筋钻孔 平面布置图 共6张图纸。
