立交桥结构加固CAD施工图纸（总共18张图）

附件详情

深圳某立交桥结构加固图纸
该资料为：深圳某立交桥结构加固图纸
桥梁面积较大，建筑设计结构形式比较复杂，于93年建成，使用至今，其结构为独柱弯桥、隐含盖梁较多。由于当时对其受力特点认识不清导致发生一些问题，需要进行加固处理。
主要问题：
1．10、13、20号弯桥内侧支座脱空。
10号桥的6、8号墩内侧支座脱空1～2mm；
13号桥的35号墩内侧支座脱空1～2mm；
20号桥的58号墩内侧支座脱空1～2mm；
2．公用墩隐含盖梁裂缝。
立交桥大部分隐含盖梁均有不同程度的裂缝。
该资料包含：

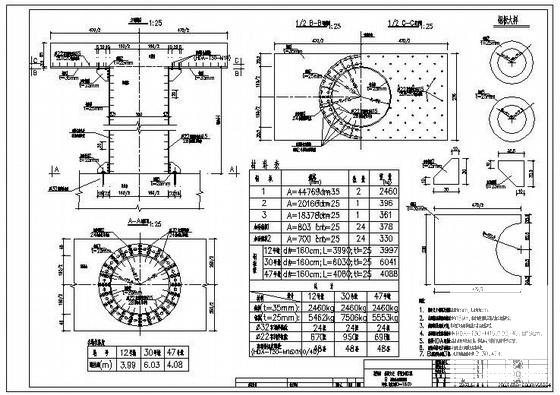

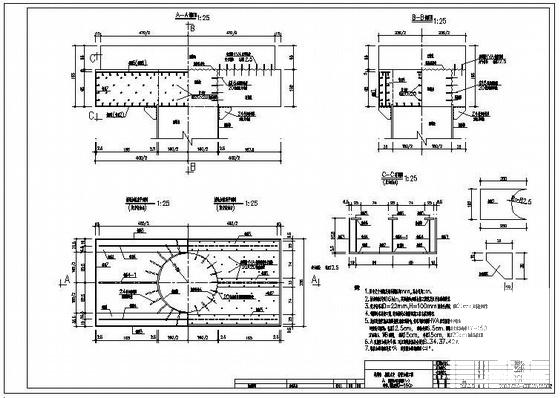

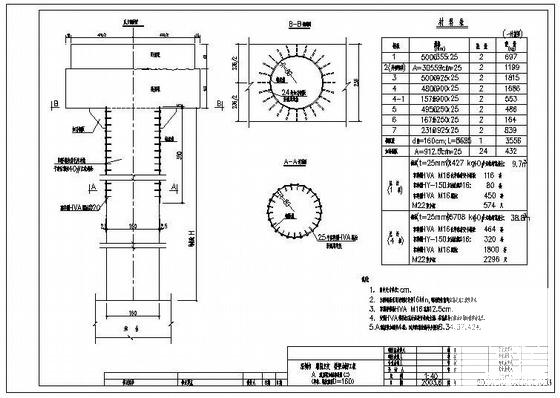

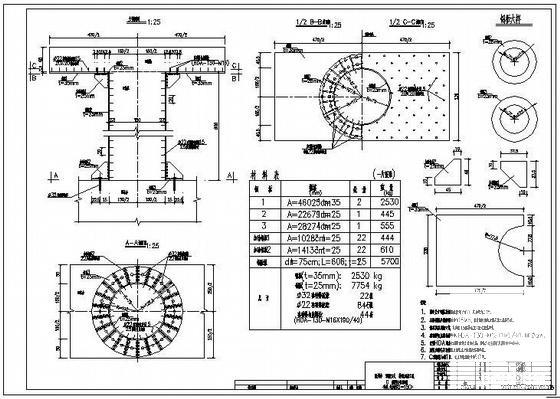

设计说明书、工程数量表、 平面布置图 、盖梁加固构造图、中墩固结构造图、箱梁及牛腿碳素纤维加固图共18张图纸。
