水泥厂皮带通廊加固设计CAD施工图纸（总共7张）
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 基础形式 ：条形基础,桩基础
- 参考图纸：7张
- 设计年代：近代
附件详情
加固内容：
1、原条形基础两端各新增混凝土灌注桩
2、原条形基础两端延长，使之成为新增灌注桩承台
该资料包含：设计说明，某皮带廊原基础平面布置图，某皮带廊基础加固
平面布置图
，JGJC-2、JGJC-3、JGJC-4，断面图等
共7张图纸。
出图日期：近代.09
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

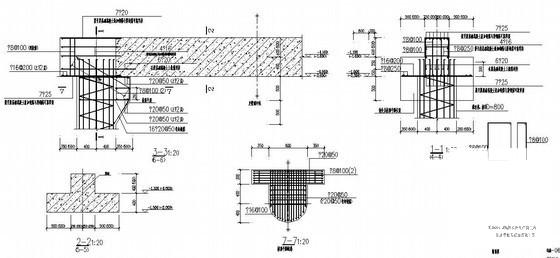

水泥厂设计图纸 - 1 -

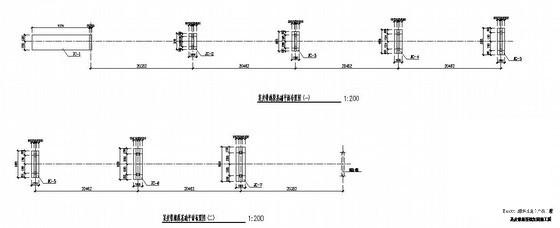

水泥厂设计图纸 - 2 -

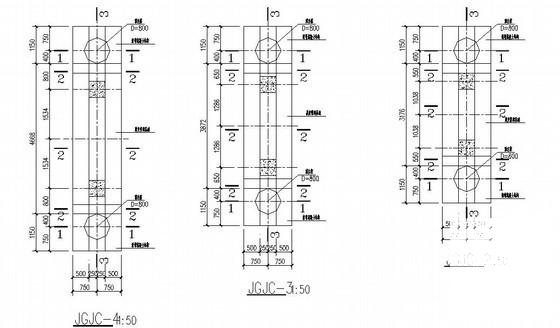

水泥厂设计图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.89 MB
- 收藏次数：0
-
文件名称：
附件-995877898767788768657.rar
