62米栈桥皮带廊结构设计CAD施工图纸
- 建筑类别：交通建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 风压：0.30kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：7张
附件详情
结构设计说明
、栈桥立面图、栈桥平面图、基础
平面布置图
、立面结构布置图、基础详图、楼面结构布置图、立面墙梁结构布置图、屋面檩条布置图、刚架详图、节点构造详图共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

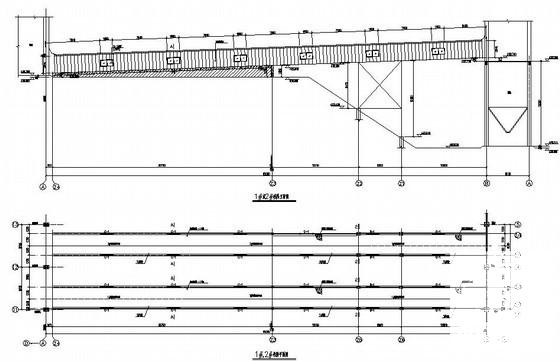

栈桥设计图纸 - 1 -

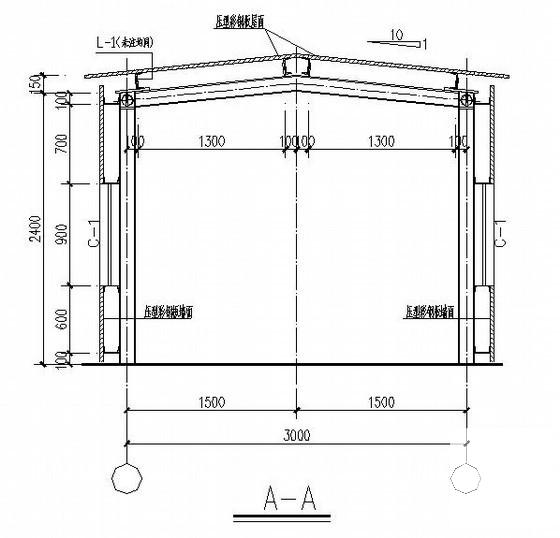

栈桥设计图纸 - 2 -

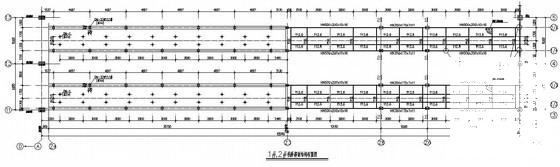

栈桥设计图纸 - 3 -

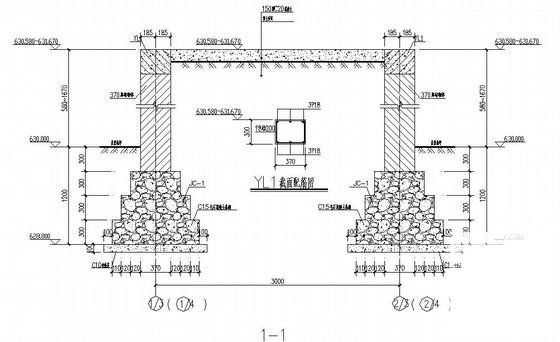

栈桥设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.66 MB
- 收藏次数：0
-
文件名称：
附件-995878579868798977066.zip
