重力式挡土墙大样CAD图纸(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

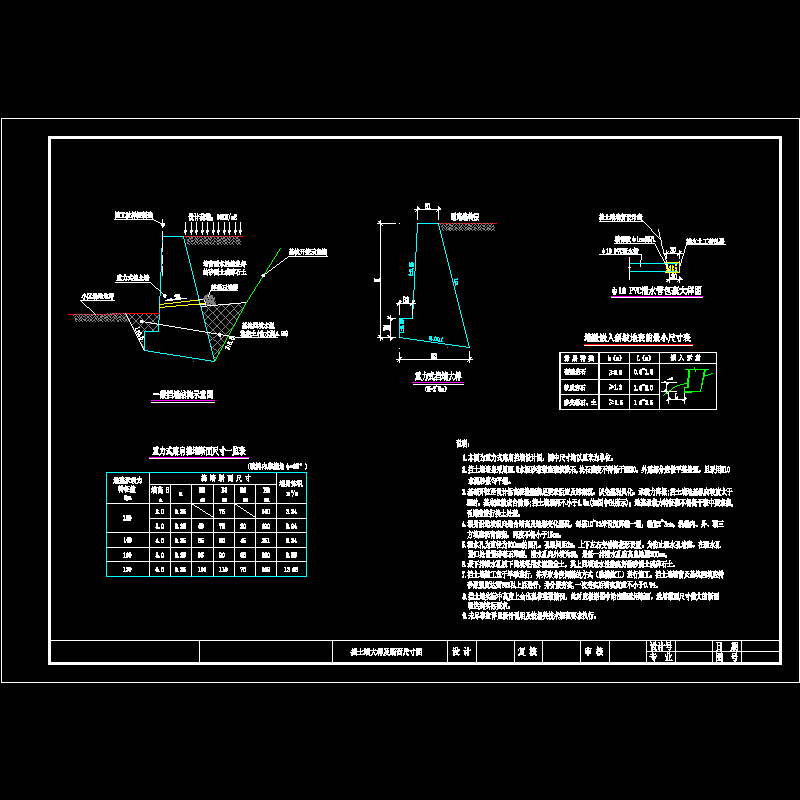

本图为重力式路肩挡墙设计图，挡土墙墙身采用M7.5水泥砂浆错逢砌筑块石,块石强度不得低于MU30。外露部分应做平整处理，且采用M10水泥砂浆勾平缝。
泄水孔为直径为100mm的圆孔，孔眼间距2m，上下左右交错梅花形设置。
挡土墙施工宜于旱季进行，并采取分段间隔的方式（跳槽施工）进行施工。
1张图。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
