深基坑重力式水泥土墙支护CAD施工图纸(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计施工说明

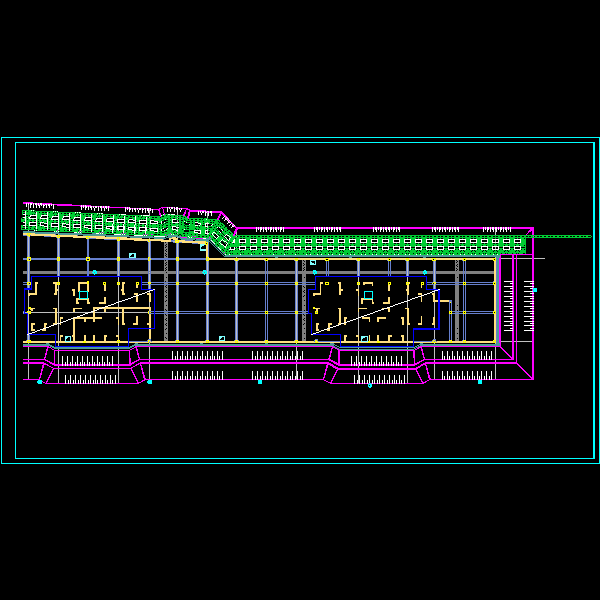

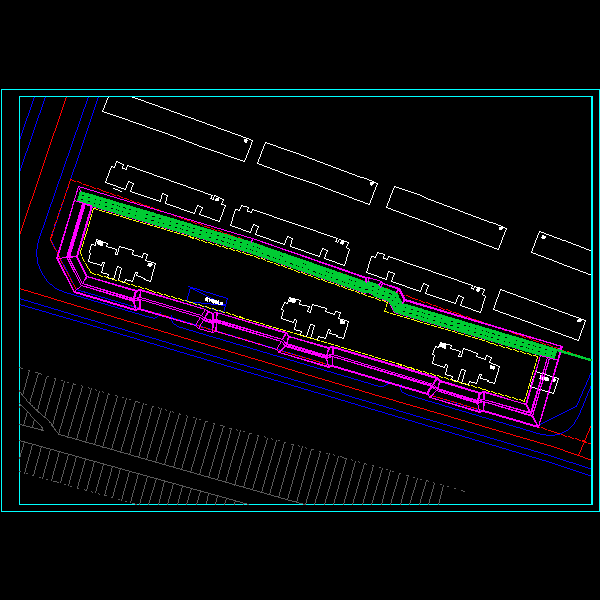

• 基坑平面位置图

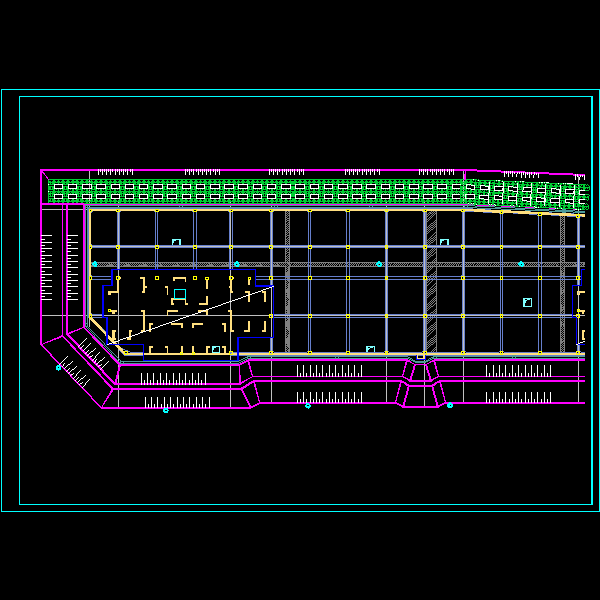

• 支护结构及降排水 平面布置图

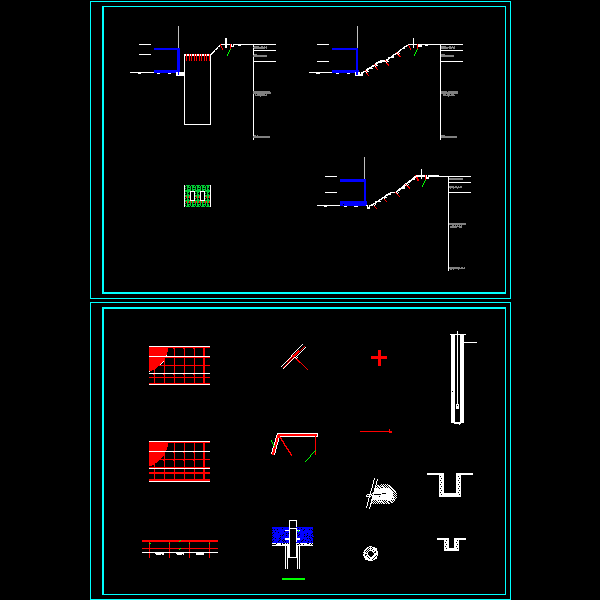

• 支护结构剖面图
• 支护结构详图

附件详情

居民安置小区设地下1层地下室，基坑周长约520米，基坑支护有效深度5.6~6.2米。基坑北侧采用重力式水泥土墙，其余地段采用二级放坡，坡面挂网喷射混凝土护面。基坑采用管井降水，辅以排水沟集水井排水系统。重力式水泥土墙采用双轴搅拌桩，桩体搭接200mm，“四喷二搅”工艺施工。
6张，编制于2014年。

基坑支护剖面

降水井穿板封井大样

剖面及详图.dwg

基坑平面位置图g.dwg

支护结构及降排水平面布置图1.dwg

支护结构及降排水平面布置图2g.dwg

说明a1g.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-31 16:35:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
