1-8.0m钢筋混凝土板拱桥CAD施工图纸（9张）(地震基本烈度)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
全桥为一孔8米钢筋混凝土板拱，在桥两侧以麻石饰面，装饰成实腹式石拱桥。
1.上部结构:上部采用一跨8.0m钢筋混凝土板拱。
2.下部结构:采用矩形扩大基础，下垫碎石垫层。
......
技术标准：
1、设计荷载: 汽-10,人群3.5KN/m2
2、桥梁宽: 0.3mx2护轮带+5m人行小道
3、地震基本烈度7°,地震加速度a=0.15g
......
，共9张CAD设计图。

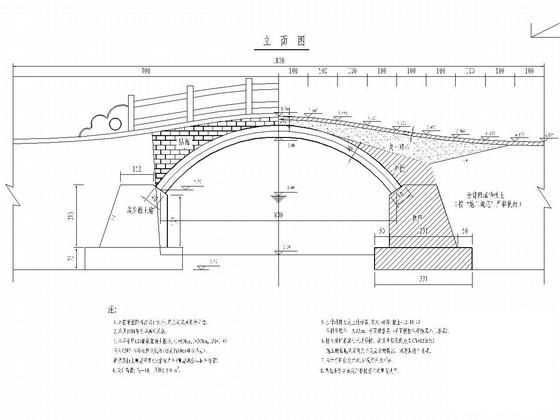

桥型总体布置图

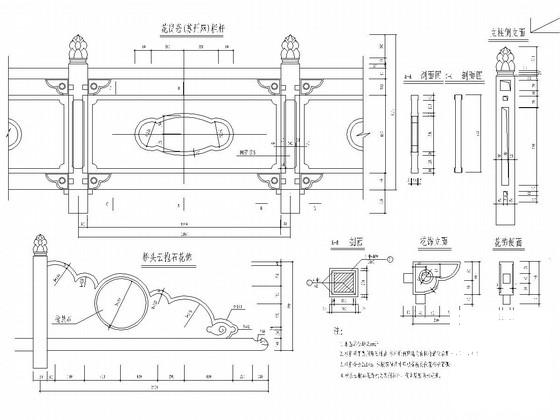

栏杆设计图

第 1 张图

第 2 张图

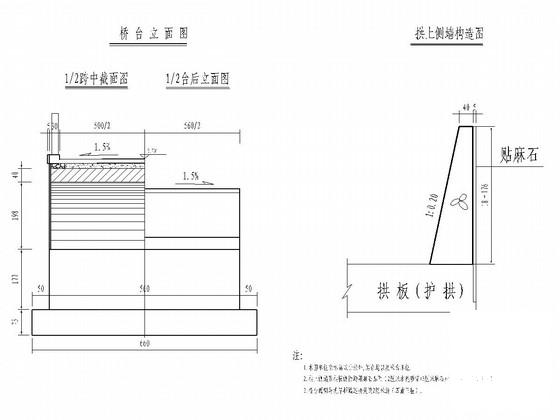

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
