人行拱桥CAD施工大样图(预制板配筋图).dwg

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1、设计标准： 　　 人群荷载：3.5KN/m2^ ； 　　2、工程规模： 　　 桥型采用半圆形钢筋砼肋拱桥，净跨径L^0=12米，矢跨比f/L=1/2；桥面总宽B=2*0.35（缘石） 6.3=7.0米。桥长26.65米，桥面顶标高8.925米，桥台地面标高3.61米。 　　3、材料： 　　 桥面现浇板与湿接头采用C40砼；柱脚二期砼用C35砼，缘石、拱肋、横系梁、预制板和承台挡块均用C30砼；承台采用C25砼，钻孔桩用C25水下砼，栏杆采用成品铸造石栏杆。 　　资料目录 　　1、总说明及工程量表 　　2、地形布置图 　　3、桥平面、立面图 　　4、桥剖面图 　　5、拱肋、预制板大样图 　　6、横系梁、预制板配筋图 　　7、拱肋配筋图 　　8、拱肋断面图 　　9、现浇板及缘石配筋图 　　10、承台配筋图 　　11、桩配筋图 　　12、栏杆构造图

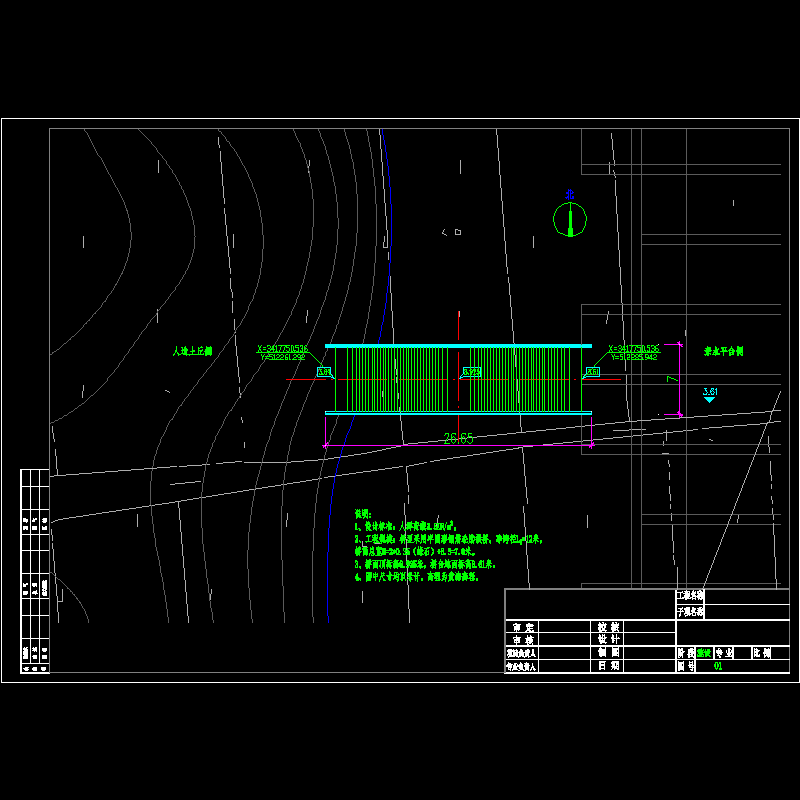

01静思桥地形布置图.dwg

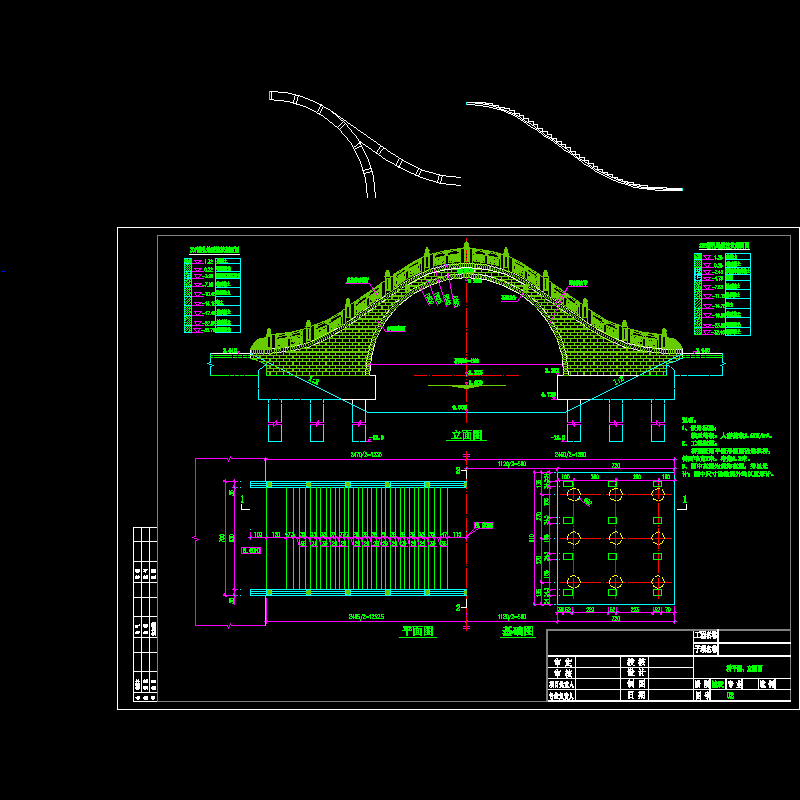

02桥平面、立面图.dwg

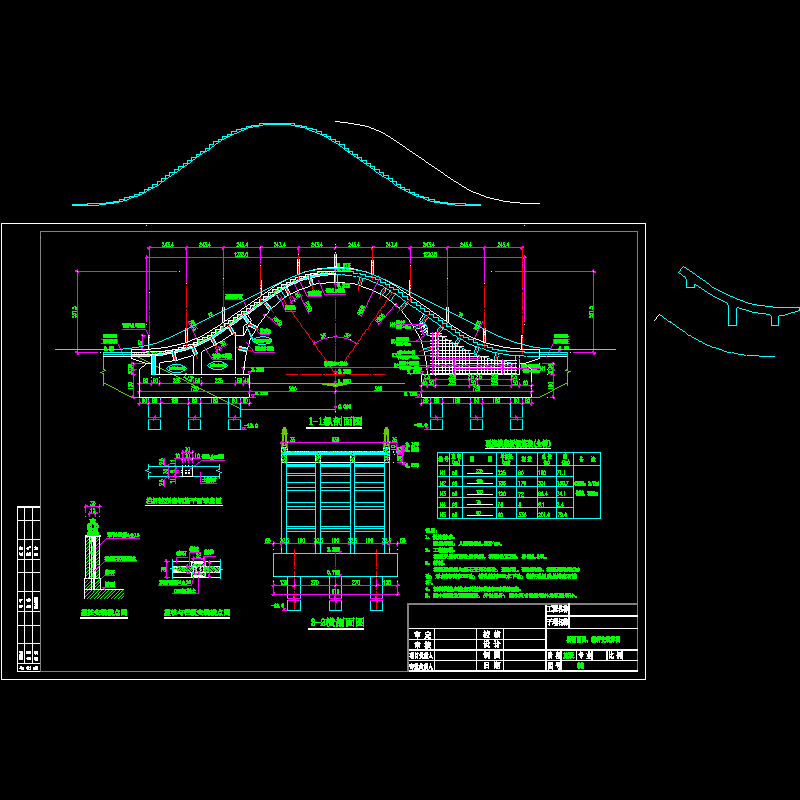

03桥剖面图.dwg

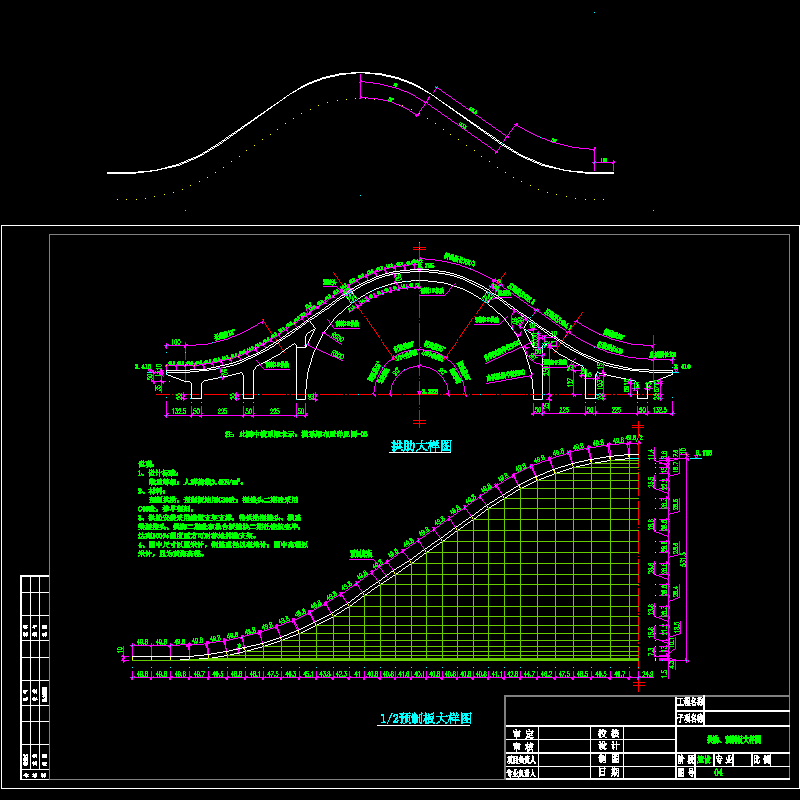

04拱肋、预制底板大样图.dwg

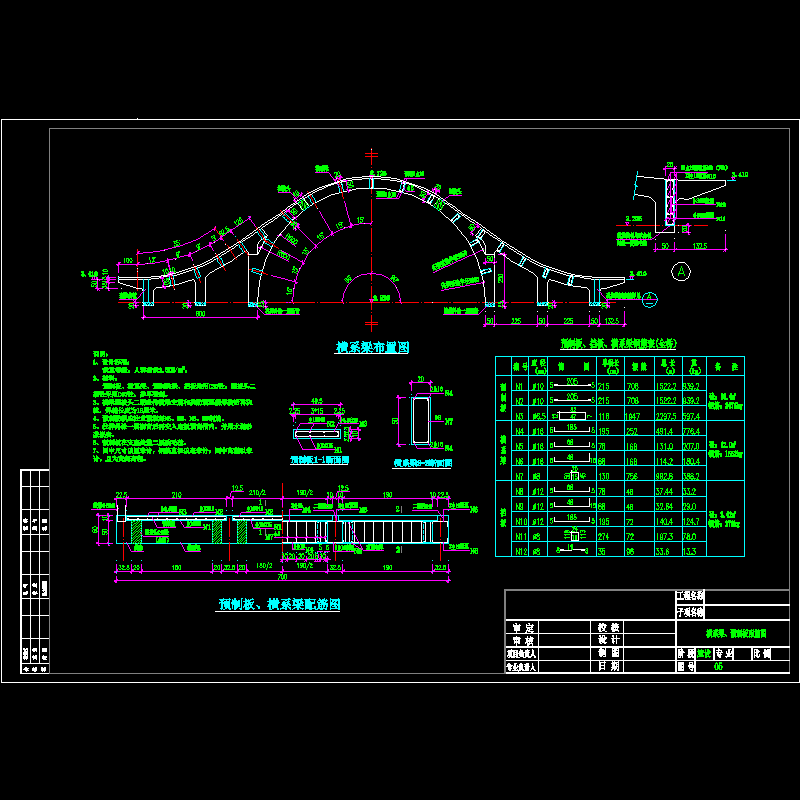

05横系梁、预制底板配筋图.dwg

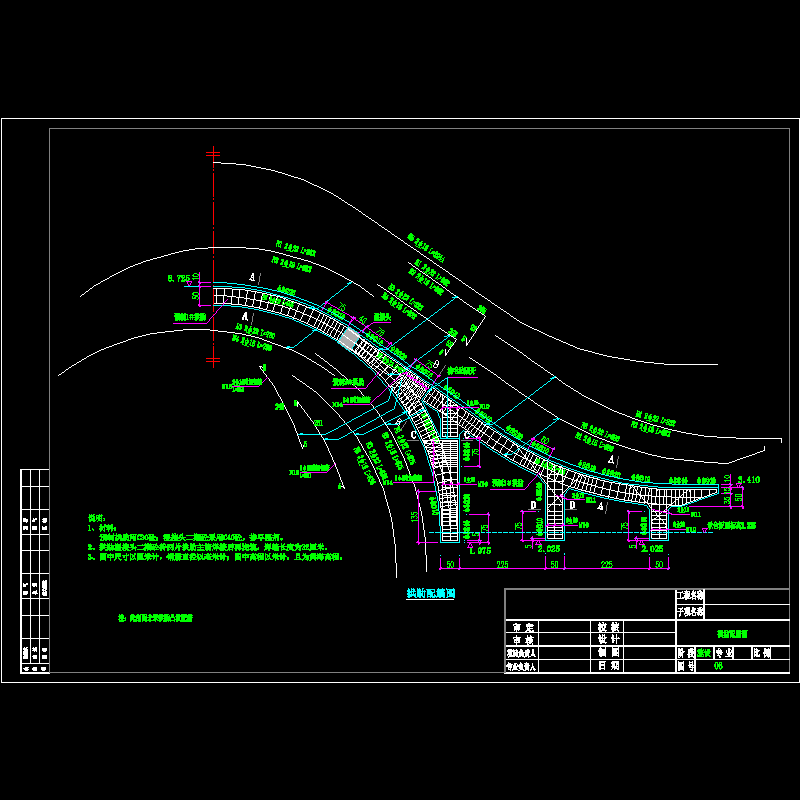

06拱肋配筋图.dwg

07拱肋断面图.dwg

08现浇板、缘石配筋图.dwg

09承台配筋图.dwg

10桩配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
