三孔钢筋混凝土实腹式拱桥施工图纸cad平面布置图

附件详情

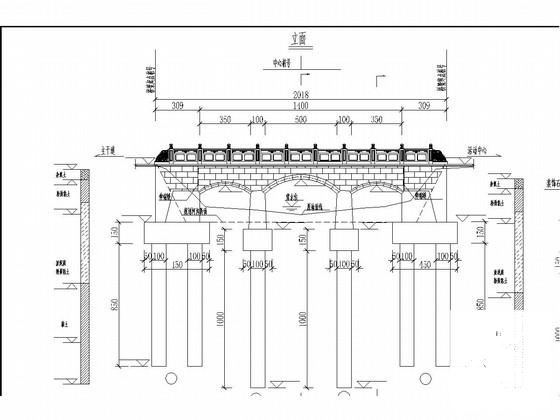

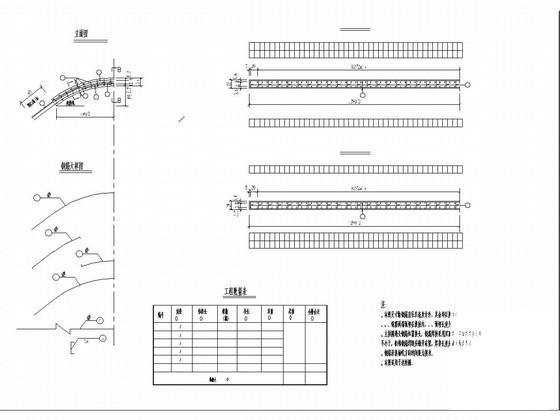

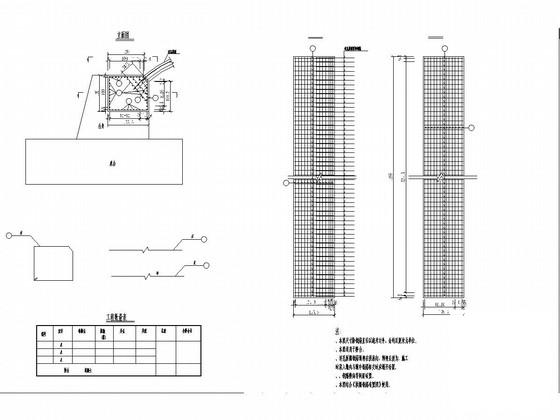

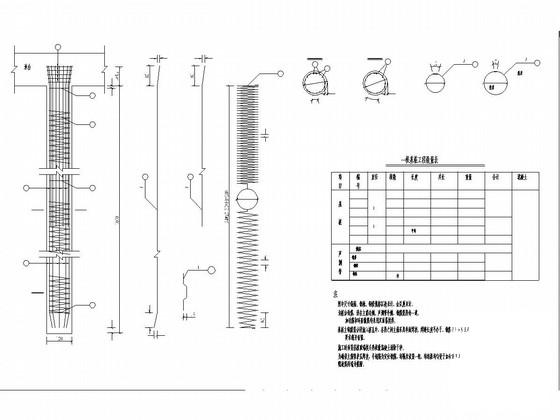

桥面全宽12.8m，桥面布置为0.4m(护栏)+1.5m(人行道)+9m（行车道）+1.5m(人行道)+ 0.4m(护栏)，桥梁全长20.18m。上部结构采用钢筋混凝土实腹式拱桥，净跨径组合为（3.5+5.0+3.5）m，桥梁拱轴曲线采用圆弧线，边跨净矢跨比f/L=1/5.833，中跨净矢跨比f/L=1/5，,全桥关于桥梁中心线对称。拱圈为板形钢筋混凝土结构，边跨拱圈厚度25cm，中跨拱圈厚度35cm。下部结构桥墩为实体墩，基础为单排4根Φ1.0m的钻孔灌注桩，桩基顶承台厚1.5m，平面尺寸：2.0m×13.8m：；桥台为U型台，基础为双排8根Φ1.0m的钻孔灌注桩，桩基顶承台厚1.5m，平面尺寸：4.5m×13.8m。

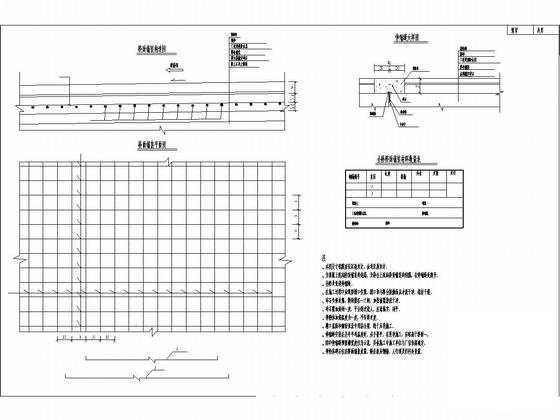

主要材料：普通钢筋：HPB300钢筋和HRB400级钢筋。 混凝土：拱圈：C40混凝土；侧墙、桥墩：C30混凝土；承台、桩基：C25混凝土。桥面铺装：桥面采用石材；下设10cm厚C40砼，拱上石灰土填料与行车道板之间加铺一层15cm厚5%水泥稳定碎石，水泥稳定碎石压实度达到97%，其余范围全为石灰土填料。铺装及行车道板之间设防水层，拱圈顶面刷2mmFYT-1防水层。
……共计23张，设计于
