18 20 18m钢筋砼连续箱梁天桥施工图纸cad构造图及布置图

[复制链接]

0

主题

0

帖子

1804

积分

超级版主

Rank: 8Rank: 8

积分
1804
发表于 2021-10-26 20:49:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:贵州
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:56m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥
该附件为: 18 20 18m钢筋混凝土连续箱梁礼仪天桥施工图2019 ,格式为DWG,包含:1号桥 2号桥 礼仪天桥施工图,推荐下载参考。
一、 设计说明
  1. 本图尺寸除高程外,其余均以厘米计。
  2. 技术标准:人群荷载:按《城市桥梁设计规范 CJJ 11-近代》的规定取值;
  3. 桥面宽18m=0.5m栏杆 4.3m人行道 8.4m花池 4.3m人行道 0.5m栏杆;
  4. 抗震设防标准:设计基本地震动峰值加速度0.05g,反应谱特征周期为0.35s;桥梁抗震设防类别为C类,抗震措施设防烈度7度。
  5. 平面线型:桥梁位于直线上,桥面纵坡为4.1%、横坡为1.5%(双向)。
  6. 孔跨布置及桥型结构:2号桥桥跨布置为2x11m钢筋混凝土连续板,桥梁全长30m,板厚50cm。下部结构桥墩为柱式墩桩基础,
  7. 两侧桥台为重力式U型桥台、承台桩基础。
  8. 施工方案 :连续板采用满堂支架现浇施工,桩基为机械成孔灌注桩。
二、相关图片:

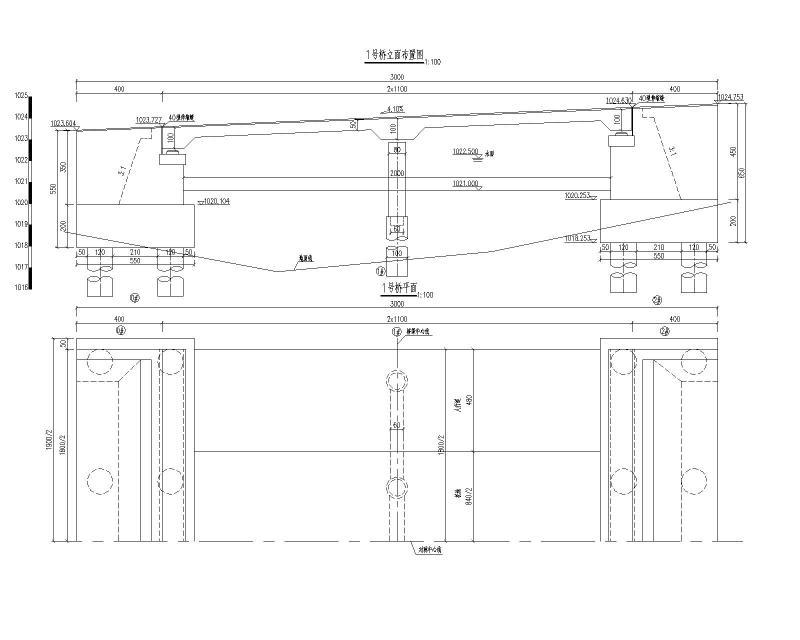

桥梁总体布置图
桥梁总体布置图

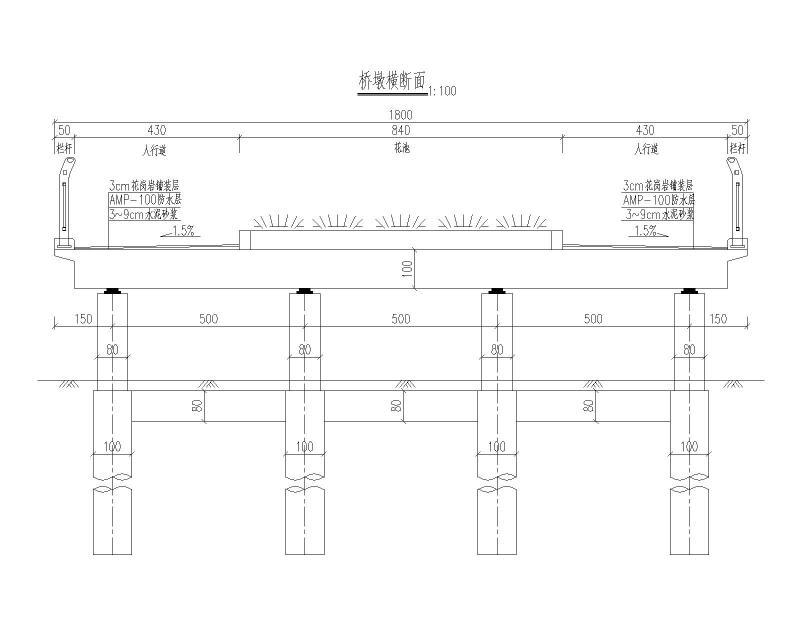

桥墩横断面图
桥墩横断面图
桥梁立面布置图
桥梁立面布置图

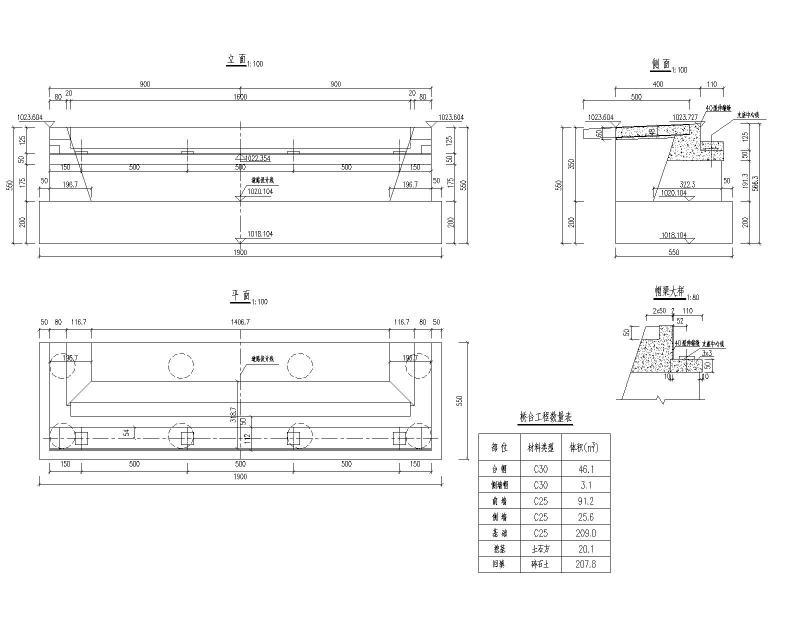

桥台一般构造图
桥台一般构造图
支座垫石构造图
支座垫石构造图

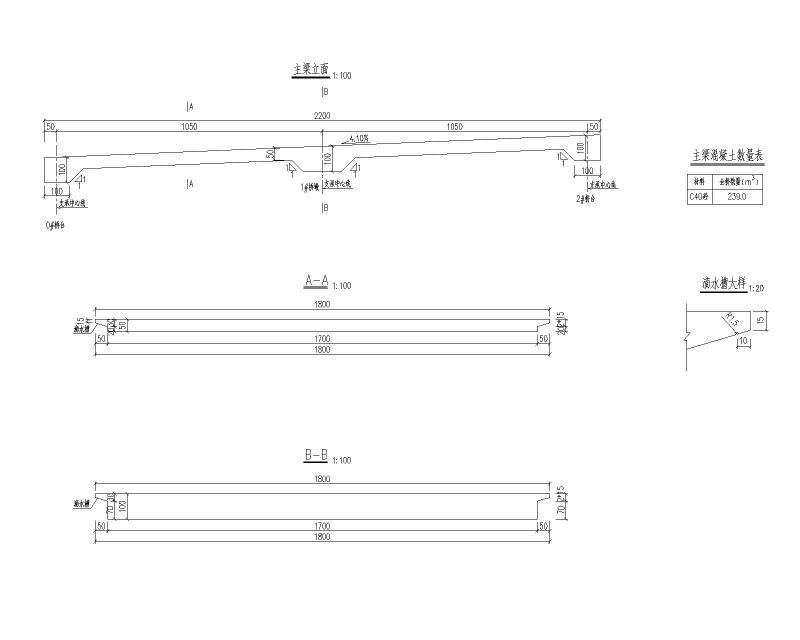

主梁一般构造图
主梁一般构造图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcccw0wcss1cce.rar

18.32 MB

下载  售价: 100 积分    赚积分
