预应力混凝土连续箱梁桥施工图纸设计cad构造图及钢筋布置图

桥梁上部结构采用等宽钢筋砼连续箱梁，梁高150cm，采用单箱两室断面，桥面横坡由箱梁结构横向变化调整。

……

预应力构造：

箱梁采用横向预应力体系，由φS15.20高强低松弛预应力钢绞线和群锚体系组成。

横向预应力钢束：采用15-12型；钢束张拉锚下控制应力为σcon＝0.75fpk，对应设计锚下张拉控制力分别为2343.6kN。钢束一部分采用两端张拉，一部分采用单端张拉，锚具对应采用M15-12、M15-12P型。

……

桥墩采用直径1.5m的独柱墩；桥台采用桩柱式桥台。桥墩承台尺寸为5.4m×5.4m×2.0m，基础采用4根直径1.2m的钻孔灌注桩。桥台基础采用3根直径1.2m钻孔灌注桩。

……

共82张，。

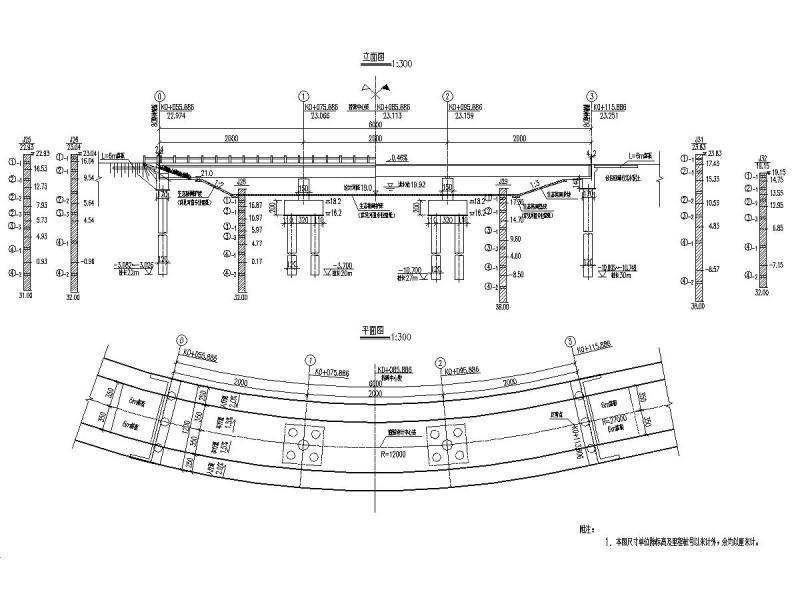

桥梁布置图

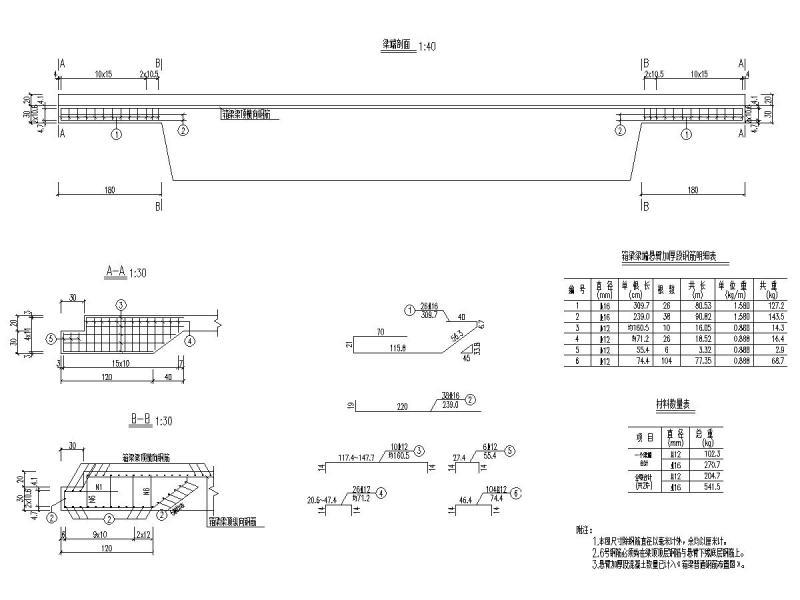

箱梁梁端悬臂加厚段钢筋构造图

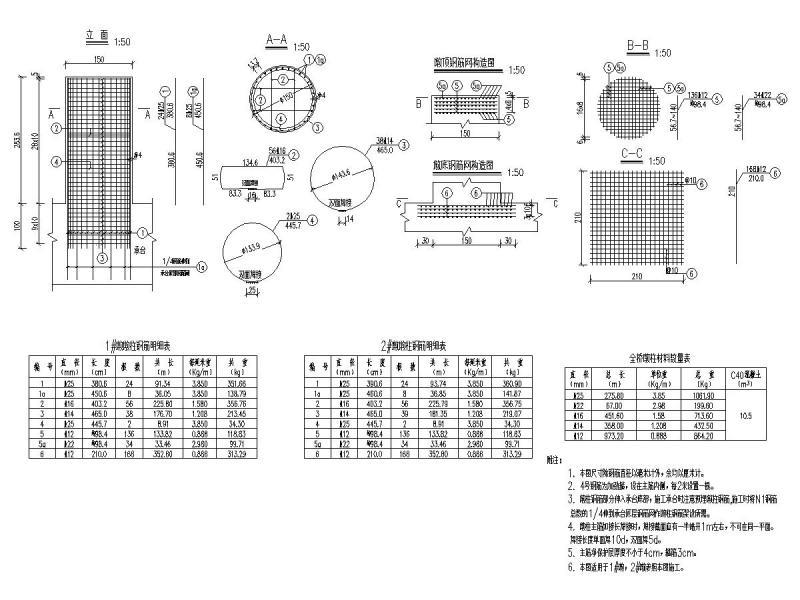

桥墩墩柱钢筋布置图

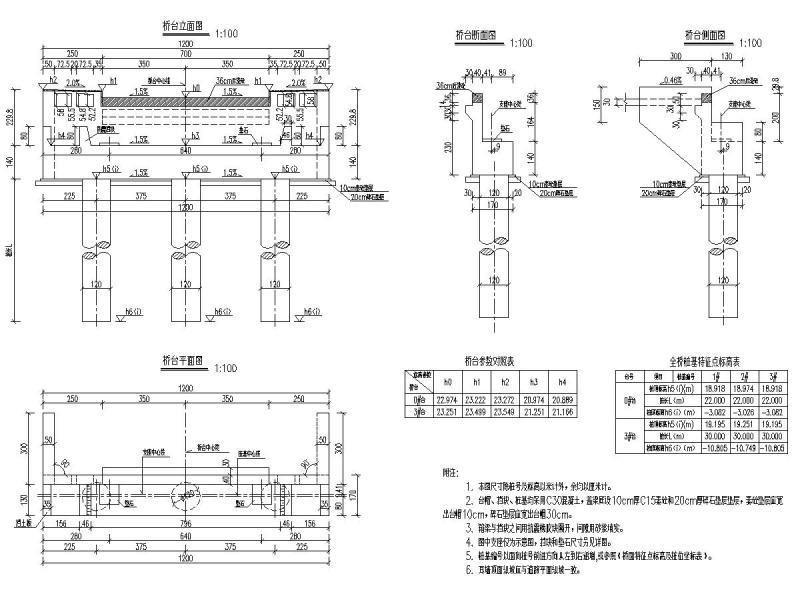

桥台一般构造图

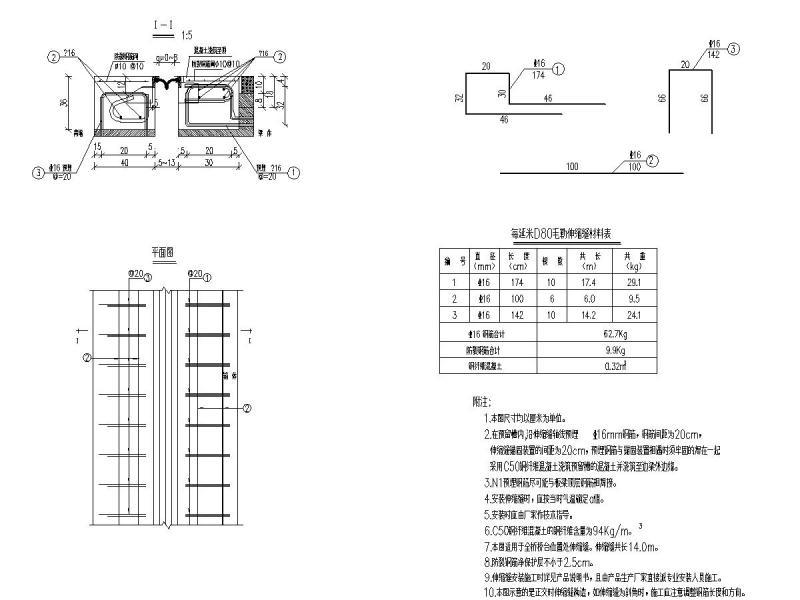

D80毛勒伸缩缝构造图

人行道栏杆一般构造图

连续箱梁施工顺序示意图

箱梁腹板骨架钢筋布置图
