33m宽幅轻型自走式挂篮设计图纸93张附验算cad构造图及布置图

[复制链接]

0

主题

0

帖子

1064

积分

超级版主

Rank: 8Rank: 8

积分
1064
发表于 2021-10-27 21:34:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


资料桥梁临时结构33m宽幅轻型自走式挂篮设计图纸,共计93张CAD,附挂篮验算。同类工程可参考。
项目概要
大桥采用33m挂篮整体浇筑、整体前移。大桥挂篮系统有别于普通常用的菱形和三角形挂篮,其主梁就地取材,采用龙门吊上的三角梁作为主梁。整个挂篮系统属于后支点式挂篮。主要组成部分为:主梁、底模、侧模、翼缘板模板、上横梁、下横梁、梁底纵梁、反压梁以及挂篮行走系统组成。主梁三角梁全部采用Q235钢制作,长12m。上梁为1根组合型钢,由2块15mm厚钢板之间竖向焊接2块10mm厚钢板而成。下梁构造同上梁。上下梁之间,用12.6#槽钢对焊而成的斜撑连接。上下梁两侧每隔1m焊接10mm厚筋板,构件连接位置同样增焊10mm厚筋板,以加强三角梁的整体受力性能。底模、侧模、翼缘板模板均采用6mm厚钢板制作,背肋间距均为40cm×40cm。底模背肋均采用8#槽钢。下铺40H型钢作为支撑。侧模背肋横向为8#槽钢,竖向为6mm筋板。背撑采用一对14b槽钢背向支撑,方便对拉螺杆安装。背撑设置间距为80cm。翼缘板模板同侧模。在翼缘板模板下设置了桁架支撑,桁架支撑由14#槽钢制作而成,设置间距同为80cm。
资料目录
挂篮基本断面布置图5张
挂篮用梁构造图8张
小型配件构造图12张
三角梁及模板系统构造图9张
挂篮行走示意图41张
预留孔示意图11张
安装流程2张
挂篮验算用图5张
吊带 吊杆用滑梁滚动吊架.png

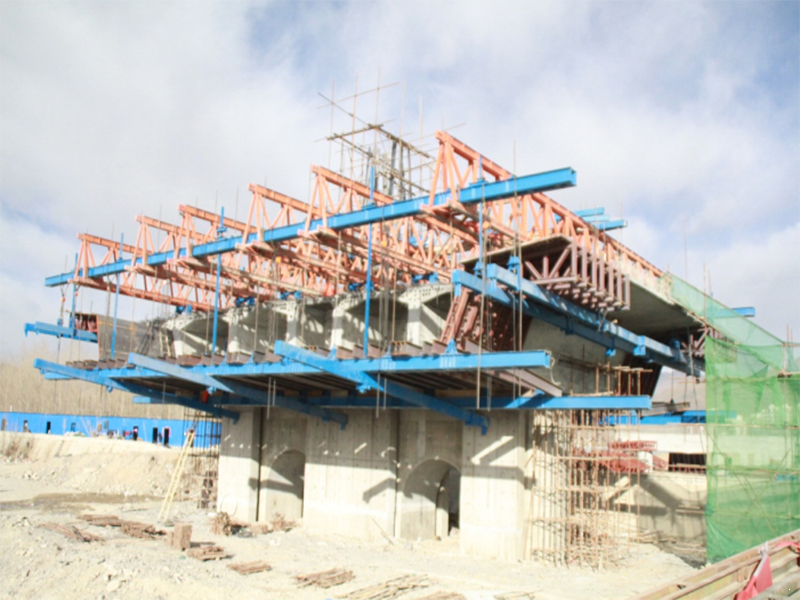

挂篮现场照片
挂篮现场照片
挂篮验算图
挂篮验算图

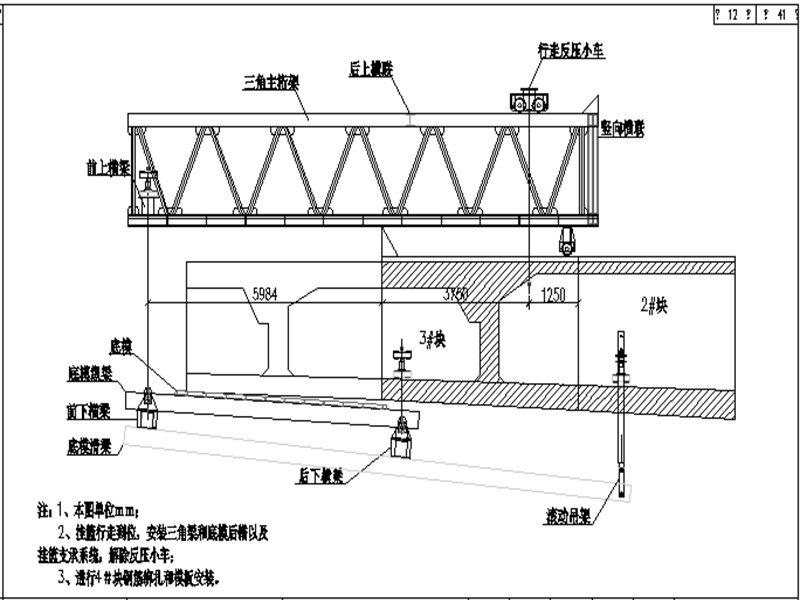

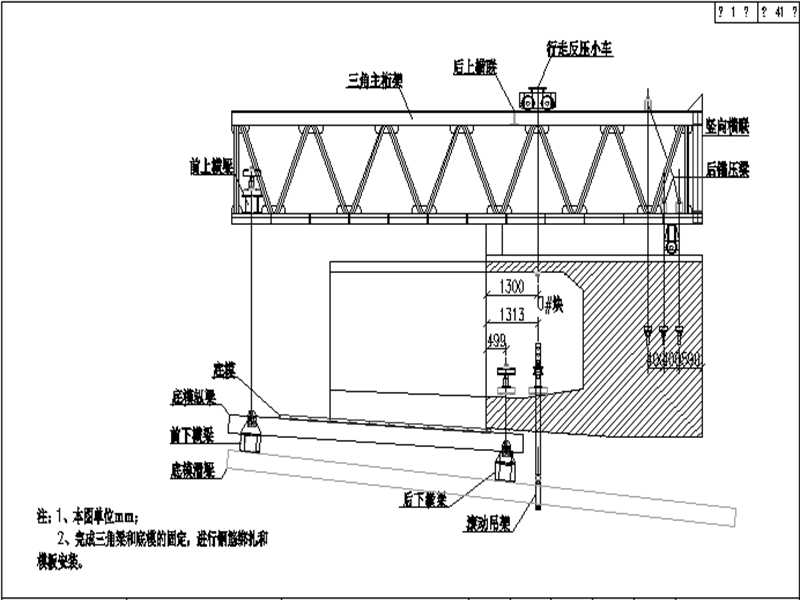

挂篮行走示意图
挂篮行走示意图
挂篮三角梁构造图
挂篮三角梁构造图
吊带 吊杆用滑梁滚动吊架
吊带 吊杆用滑梁滚动吊架
挂篮底模滑梁安装示意图
挂篮底模滑梁安装示意图
挂篮系统断面图
挂篮系统断面图
挂篮布置图
挂篮布置图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdf0fcss21ws11fw.rar

12.58 MB

下载  售价: 100 积分    赚积分
