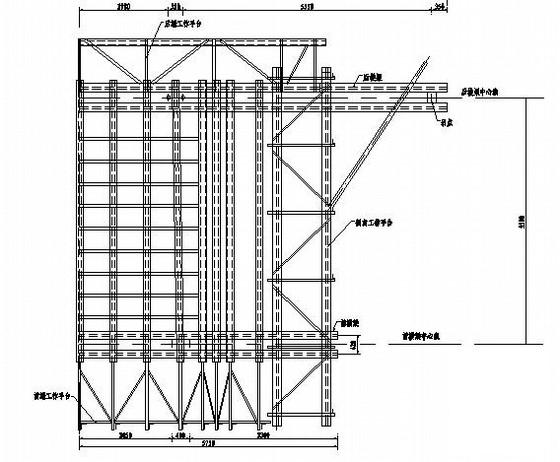

轻型挂篮模板系统图纸14张cad构造图,底蓝平面图

附件详情

内模顶模板区与横梁（mn-9）连接为木纵梁，垫木楔块支承通过螺栓连接，并通过楔块调整其高程。内模腹板模板向外侧变化通过2#更换，将连接外。底篮构件加工，拼装时注意对称性。为便于操作人员上下后端工作平台在侧向工作平台与后端工作平台间设置爬梯，其结构由用户自定。同时侧向平台后端上下栏杆设置为活动式，其型式由用户自定。底蓝锚固体系千斤顶垫块可采用钢板或杂木板支垫。可选用30吨液压千斤顶，一个挂蓝配置2台，逐根锚杆张紧，上紧下方锚固螺母，卸载时再利用千斤顶松动下方锚固螺母。
……共计14张，
