应急通道预应力混凝土现浇箱梁桥施工图纸cad构造图及布置图

[复制链接]

0

主题

0

帖子

954

积分

超级版主

Rank: 8Rank: 8

积分
954
发表于 2021-10-27 21:32:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:重庆
  • 设计年代:近代
  • 使用性:过水桥
  • 跨径大小和多跨总长:40m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥
该附件为: 江岸线应急通道预应力混凝土现浇箱梁桥施工图2021 ,格式为dwg,节点清晰,同类工程可下载参考。
一、施工图 设计说明
  1. 桥梁上部结构主梁为预应力混凝土现浇箱梁,跨径为40m简支,梁高2.5m,宽度为3.0m,两侧桥台采用柱式台加桩基,台后接景观步道
  2. 桥面设置0.5%的纵坡,以及1%的双向横坡。
  3. 桥梁上部结构主梁为预应力混凝土现浇箱梁,跨径为40m简支,梁高2.5m,宽度为3.0m。两侧桥台采用柱式台加桩基,台后接景观步道。
  4. 基础均为嵌岩桩基础,桩基础应嵌入完整中风化岩层不小于3倍桩径,桩底单轴抗压强度标准值 不得小于5.3MPa,嵌岩深度要求从桩基边到中风化岩层斜面的安全襟边距不得小于5米算起。
二、相关图片:

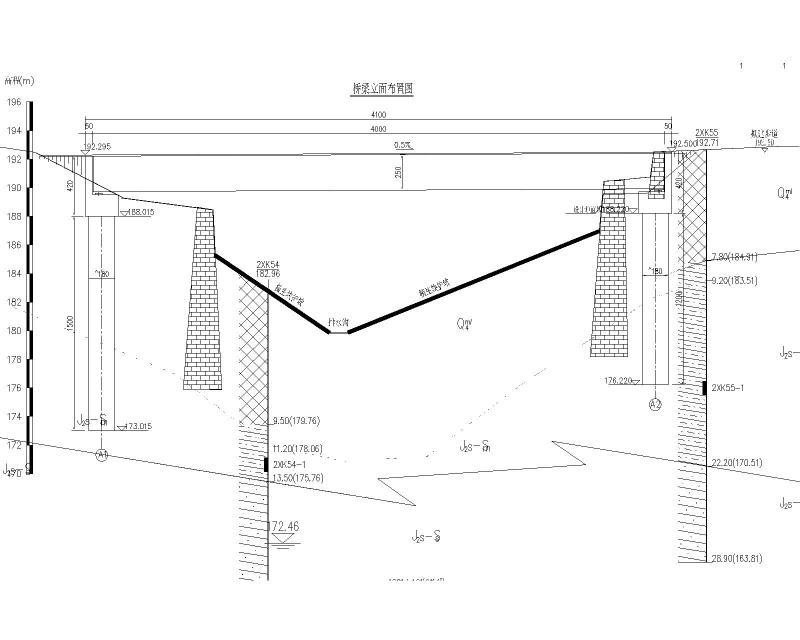

桥梁立面布置图
桥梁立面布置图

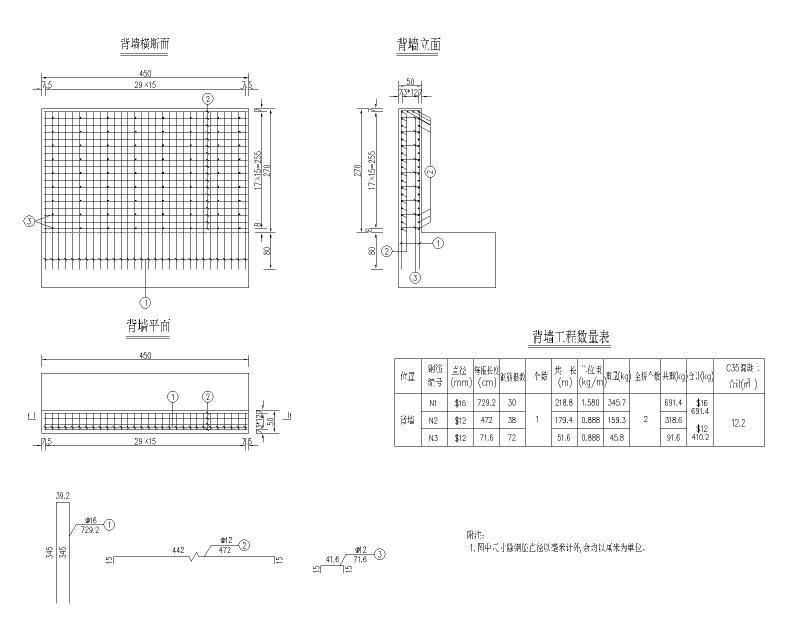

桥台背墙钢筋布置图
桥台背墙钢筋布置图

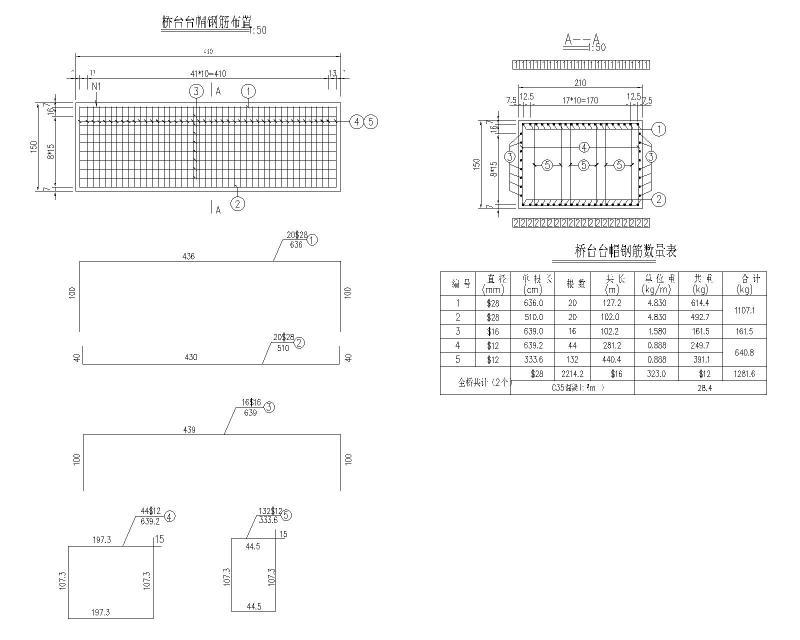

桥台台帽钢筋布置图
桥台台帽钢筋布置图

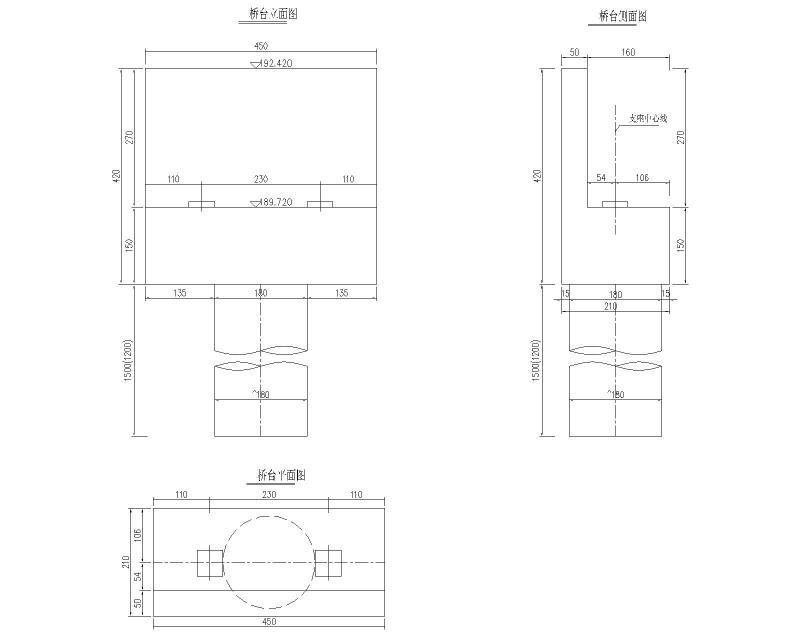

桥台一般构造图
桥台一般构造图

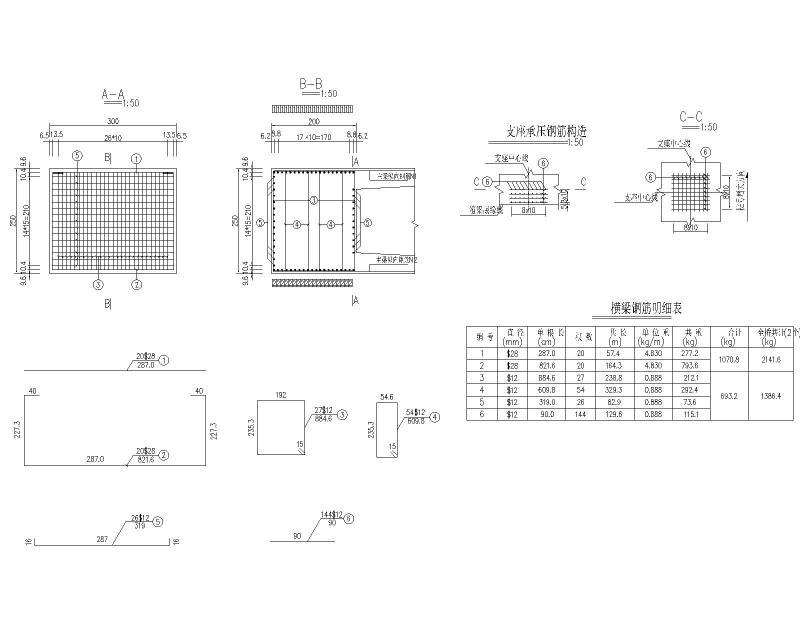

主梁端横梁钢筋布置图
主梁端横梁钢筋布置图

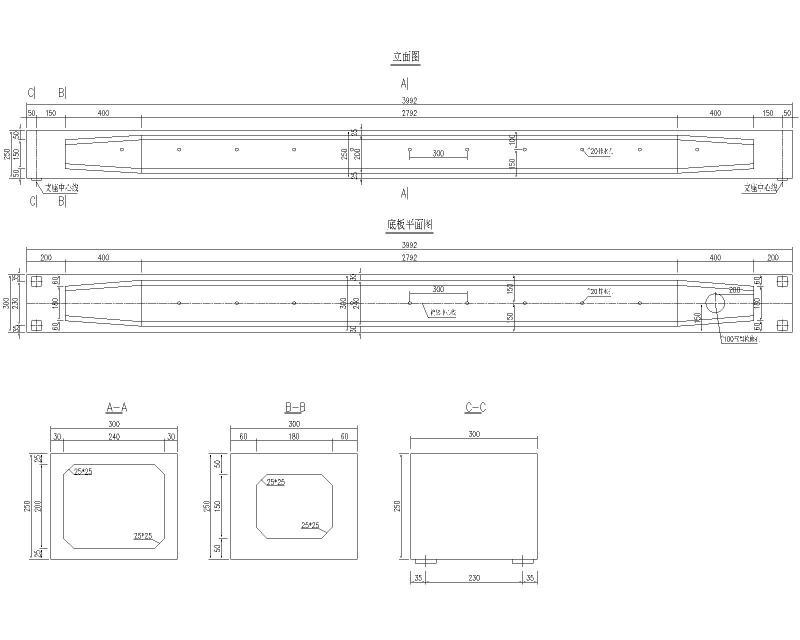

主梁一般构造图
主梁一般构造图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdedf00e110sc1cd.zip

5.18 MB

下载  售价: 100 积分    赚积分
