C40防水钢筋混凝土,一跨20米预应力T梁桥设计cad图纸

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：公路-Ⅰ级； 　　 2、设计洪水位频率：1/100； 　　 3、地震动峰值加速度：0.1g； 　　 4、桥型布置及建筑结构形式：新建1x20米钢筋砼预应力T梁，总长26.04米； 　　 5、桥面宽度：7.5米（行车道） 2X0.5米（护栏），全宽8.5米； 　　 6、桥面横坡：单向4%； 　　 7、桥面铺装：10厘米厚C40防水钢筋混凝土 12厘米沥青混凝土； 　　 8、护栏：钢筋混凝土防撞护栏； 　　 9、伸缩缝：采用板式-40型伸缩缝。 ，共32张CAD设计图。

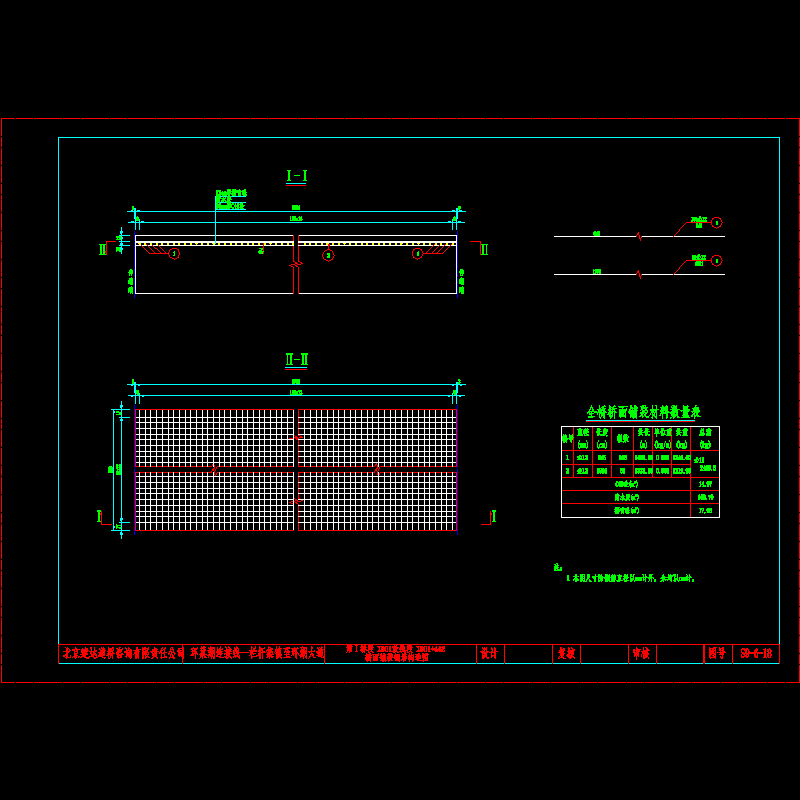

s9-6-18桥面铺装钢筋构造图(炸开).dwg

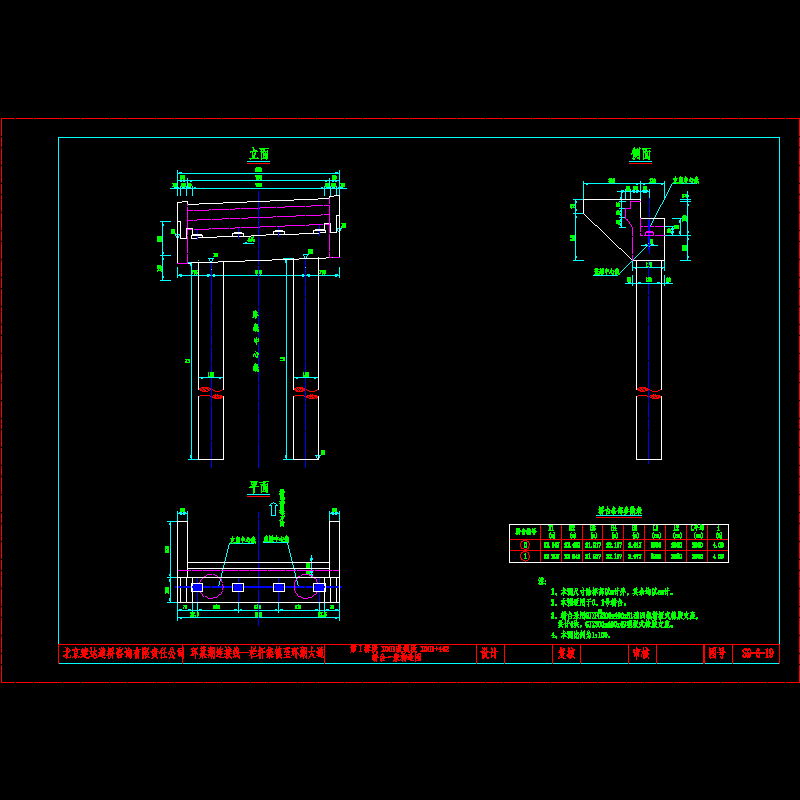

s9-6-19桥台一般构造图(炸开).dwg

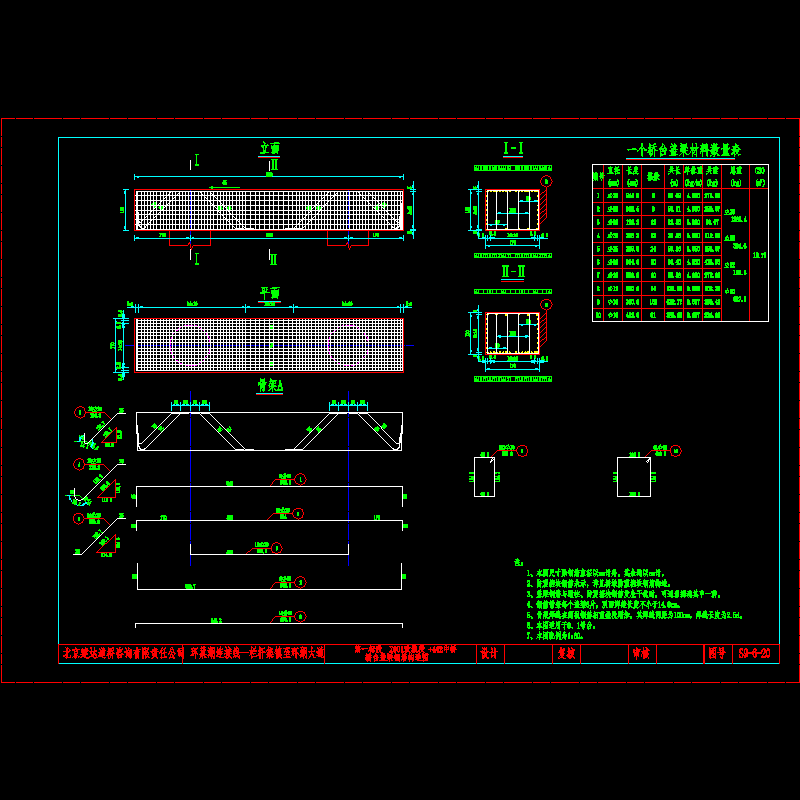

s9-6-20桥台盖梁钢筋构造图(炸开).dwg

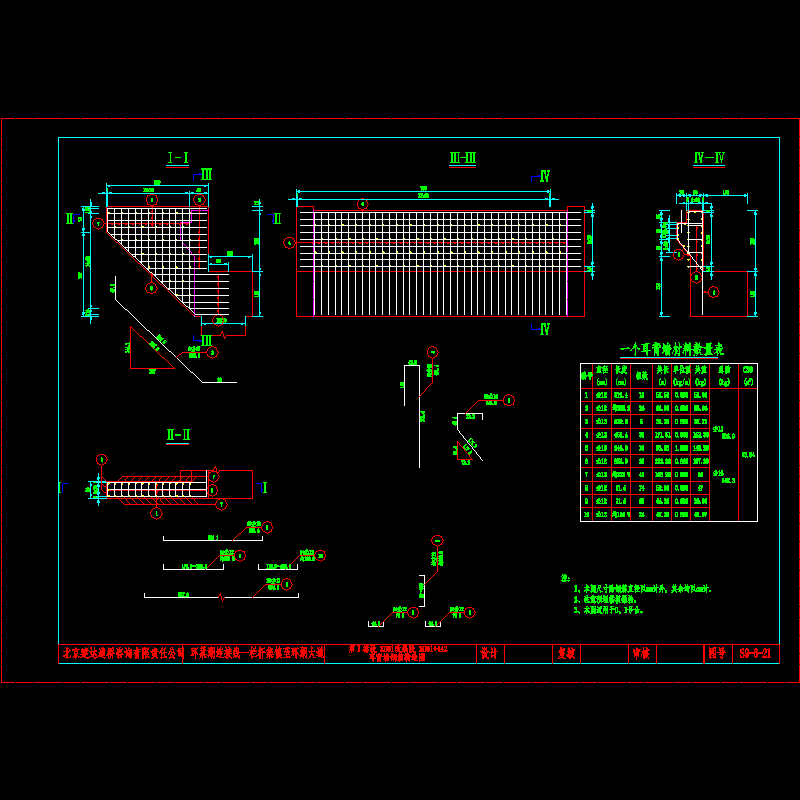

s9-6-21耳背墙钢筋构造图(炸开).dwg

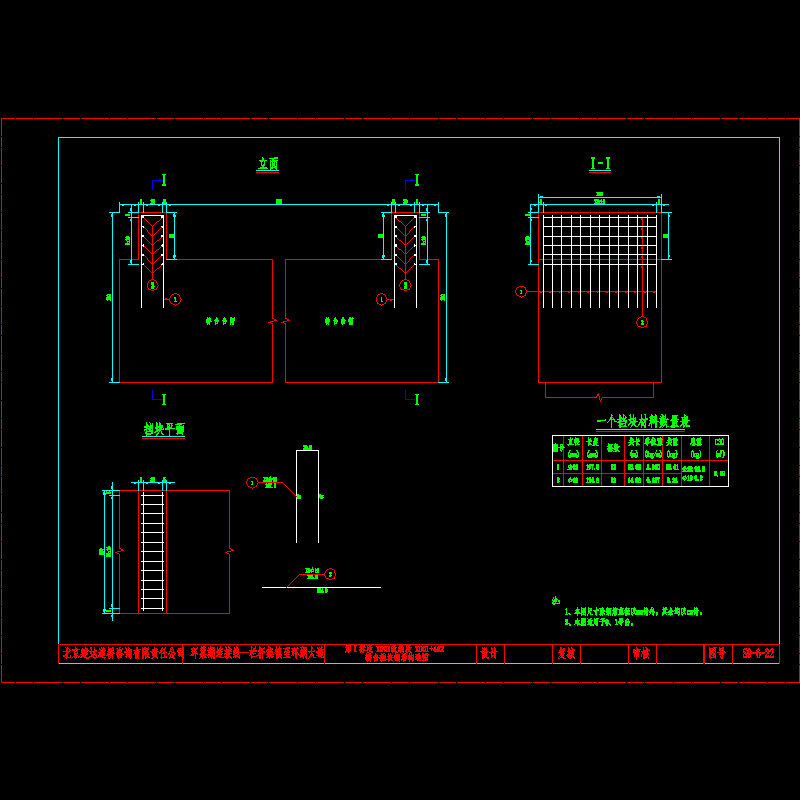

s9-6-22桥台挡块钢筋构造图(炸开).dwg

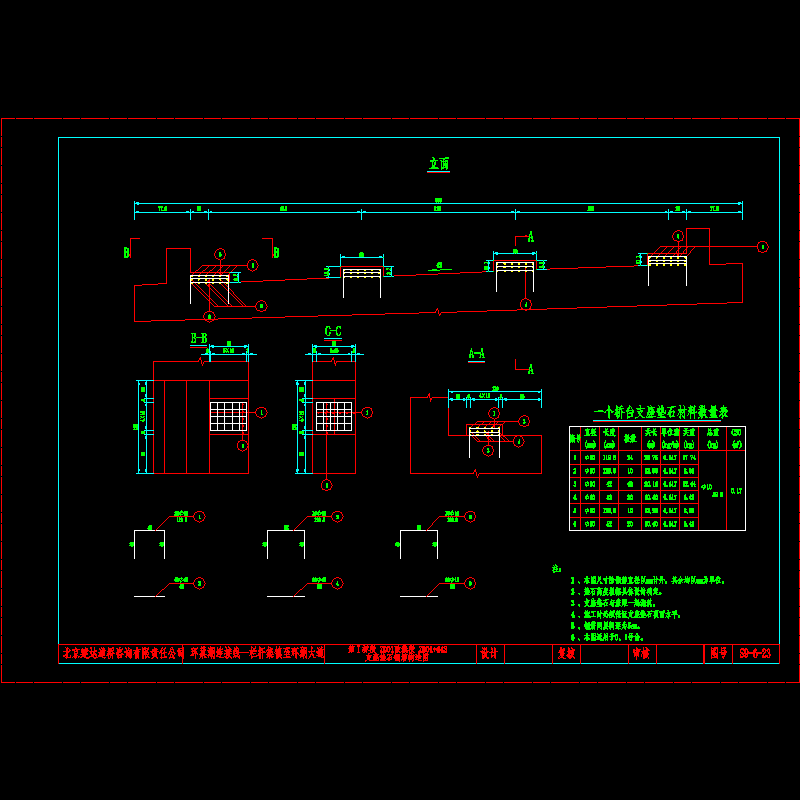

s9-6-23桥台支座垫石钢筋构造图(炸开).dwg

s9-6-24桥台桩基础钢筋构造图(炸开).dwg

s9-6-25搭板钢筋构造图(炸开).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
