10m宽预应力混凝土连续梁桥T梁施工图纸设计cad

附件详情

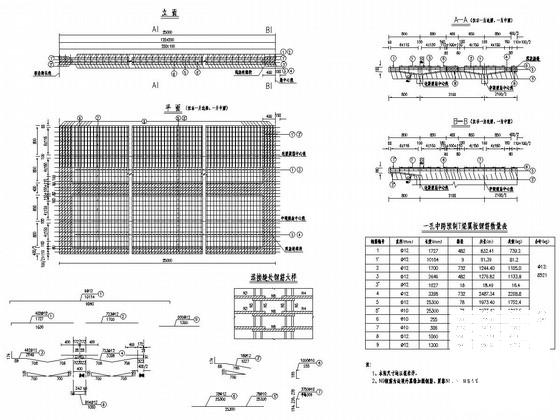

本图纸为桥宽10m的 装配式 预应力混凝土 连续梁桥 T梁施工图设计，共计23张，设计内容精细。 …… 设计要点： 1、本通用图的结构体系为先简支后结构连续，按全预应力构件设计。 2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件复核。
3、设计参数
1）混凝土：重力密度γ=26.0kN/ ，弹性模量EC=3.45× MPa。
2）沥青混凝土：重力密度γ=24.0kN / 。
3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。
4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。
5）支座不均匀沉降：Δ=5mm
6）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）规定取值。
……
主梁预制：
浇筑主梁混凝土前应严格检查伸缩缝、护栏、泄水管、支座等附属设施的预埋件是否齐全，确定无误后方能浇筑。施工时，应保证预应力管道及钢筋位置准确。梁端2m范围内及锚下混凝土局部应力大、钢筋密，特别是锚下混凝土，应充分振捣密实，严格控制其质量。
……
共23张，。
