该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
附件详情 环境类别：Ⅰ类 设计安全等级：二级 设计基准期：100年 洪水设计频率：100年一遇设计 防震等级：Ⅷ级 车辆荷载：公路-Ⅱ级 桥梁总长：37.04m 桥面宽：18m 桥面横坡：2%（由盖梁形成），机动车道为双向四车道 标准横断面布置：18m=0.5m护栏 1.5m硬路肩 14m机动车道 1.5m硬路肩 0.5m护栏。桥跨布置为两孔16m钢筋砼T梁桥。 【图纸内容】 1：2000公路带状地形图处理图；设计说明；全桥工程数量表；桥位平面图；桥面高程表；桥型布置图；基础平面布置及坐标表；T梁标准横断面；T梁中梁一般构造图；T梁边梁一般构造图；T梁梁肋钢筋构造图；T梁翼缘板钢筋构造图；T梁中横隔板钢筋布置图；T梁端横隔板钢筋布置图；桥面现浇层钢筋构造图；桥面连续钢筋构造图；桥墩一般构造图；桥墩盖梁钢筋构造图；桥墩桩基钢筋图；桥台一般构造图；桥台盖梁钢筋构造图；桥台耳、背墙钢筋构造图；桥台桩基钢筋图；桥台搭板一般构造图；桥台搭板钢筋构造图；支座安装示意图；垫石、挡块钢筋构造图；桥面排水布置图；防撞护栏设计图；伸缩装置构造图；桩基检测管布置图 …… 共计58张，桩柱式桥台 搭板钢筋构造图 桩基检测管布置图 桥台盖梁钢筋构造图 桥面排水布置图 T梁边梁一般构造图 伸缩装置构造图

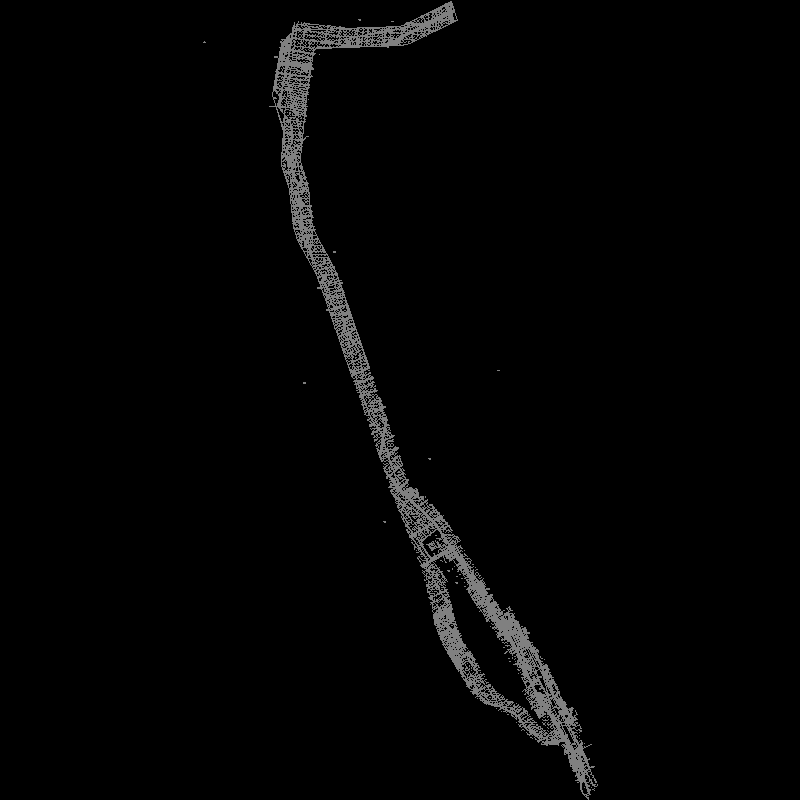

1：2000公路带状地形图处理20130618.dwg
s4-3-2-10 t梁翼缘板钢筋构造图.dwg

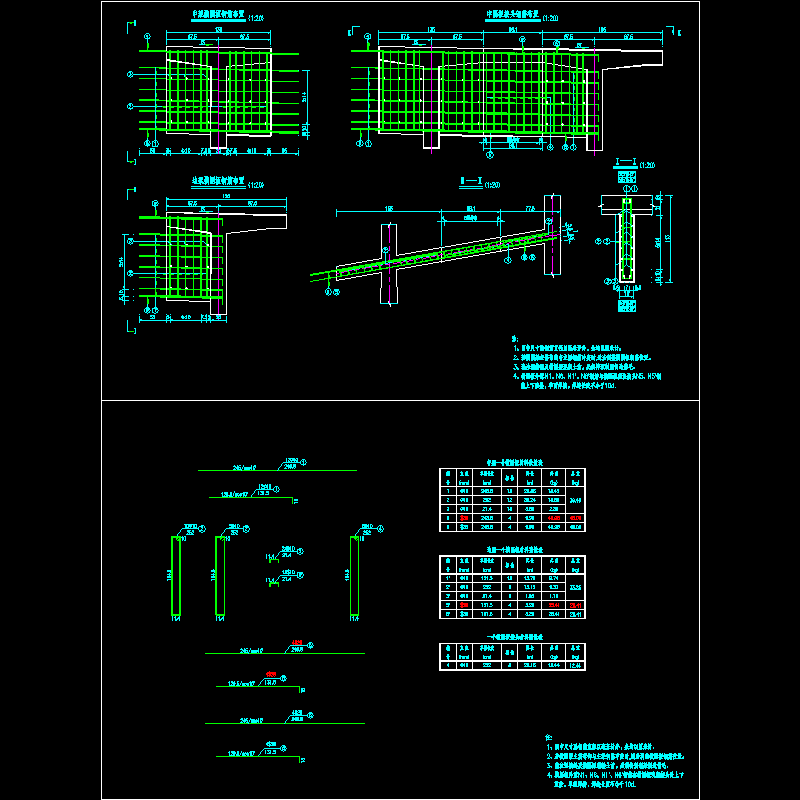

s4-3-2-11 t梁中横隔板钢筋布置图.dwg

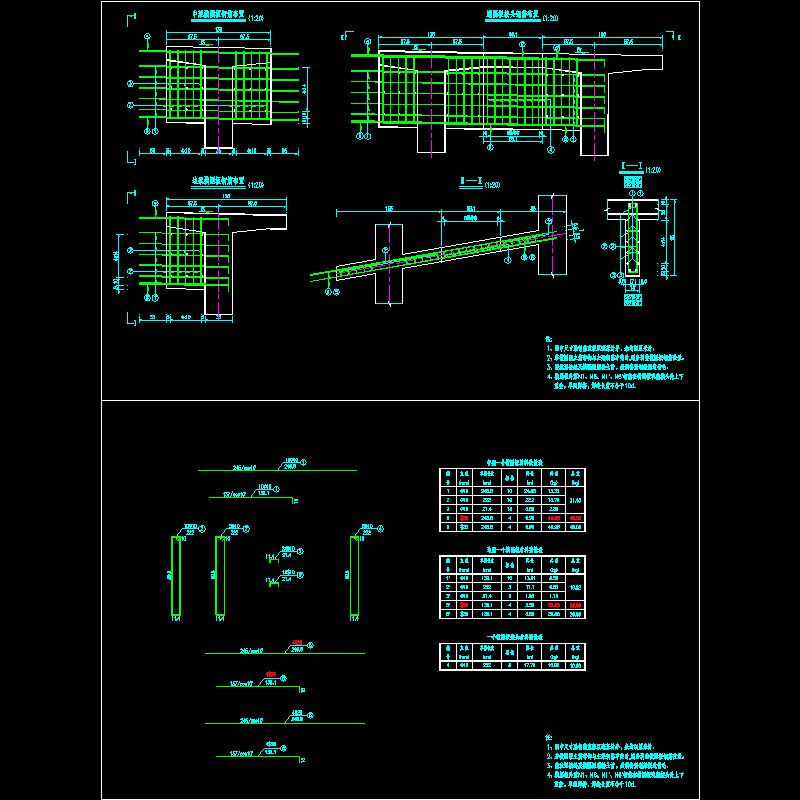

s4-3-2-12 t梁端横隔板钢筋布置图.dwg

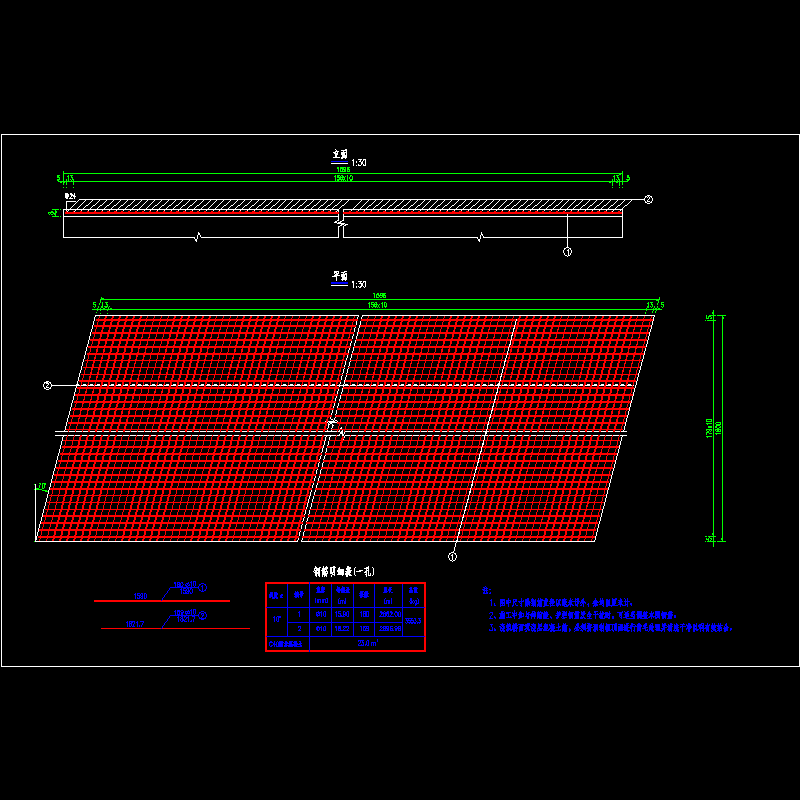

s4-3-2-13 桥面现浇层钢筋构造图.dwg

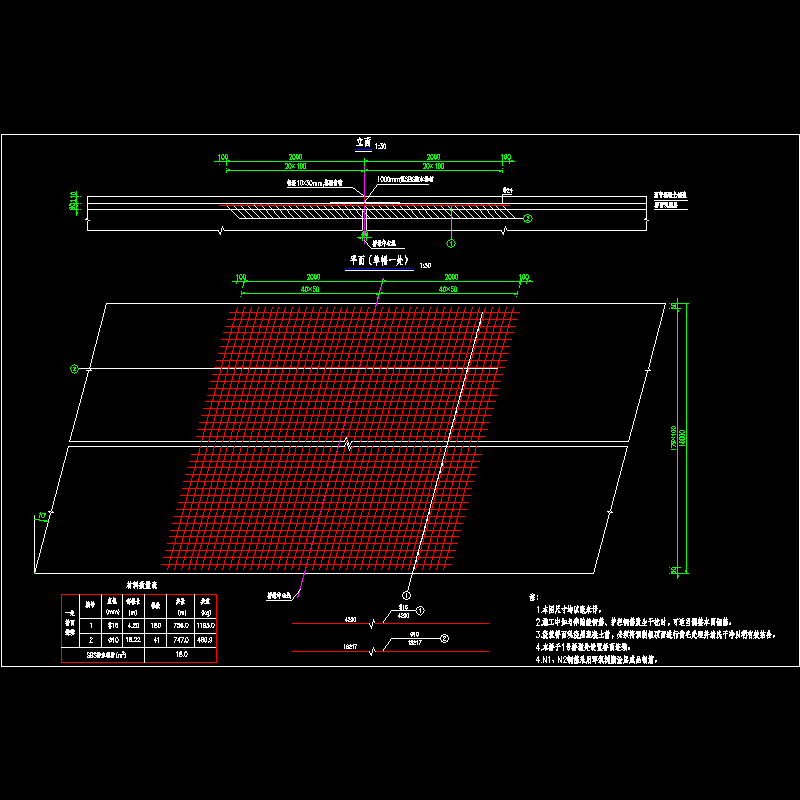

s4-3-2-14 桥面连续钢筋构造图.dwg
s4-3-2-15 桥墩一般构造图.dwg
s4-3-2-16 桥墩盖梁钢筋构造图.dwg
s4-3-2-17 桥墩桩基钢筋图.dwg

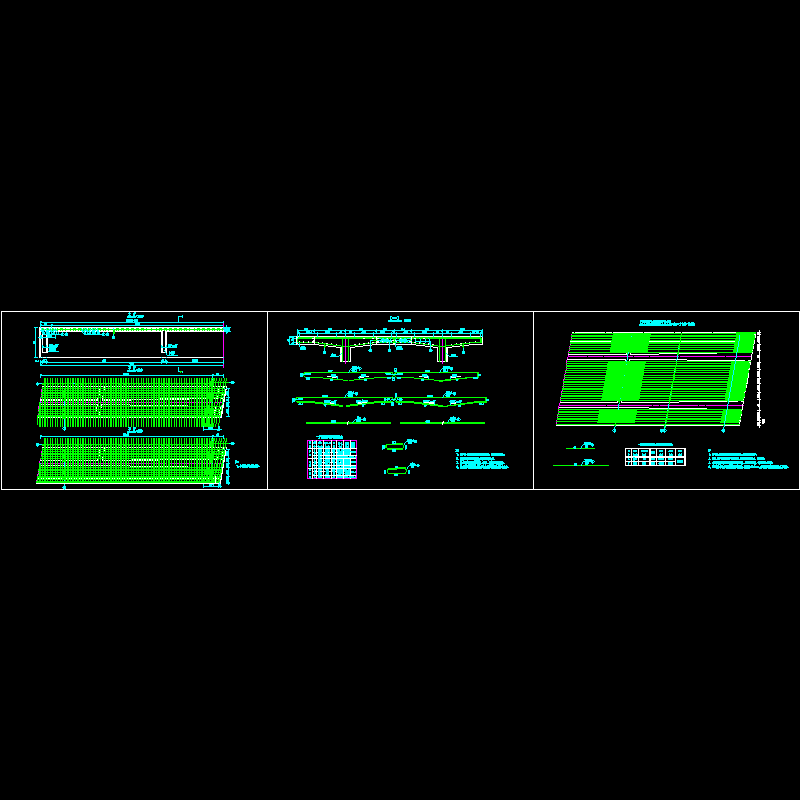

s4-3-2-18 桥台一般构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-9-29 07:54:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
