[CAD]装配式部分预应力混凝土连续箱梁桥上部构造通用图纸（40米，正交）.dwg

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【设计标准】 　　 跨径：40米 斜度：0° 　　 荷载等级：公路-Ⅰ级 桥梁宽度：2x净－15.25米 　　 路基宽度：34.5米 横坡设置：2% 　　【简介】 　　 桥梁纵向按平坡设计，横向坡度均为2％。一联为4×40米至7×40米的装配式部分预应力混凝土连续箱梁。采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算和已有实践经验确定。 　　 共37张CAD设计图，

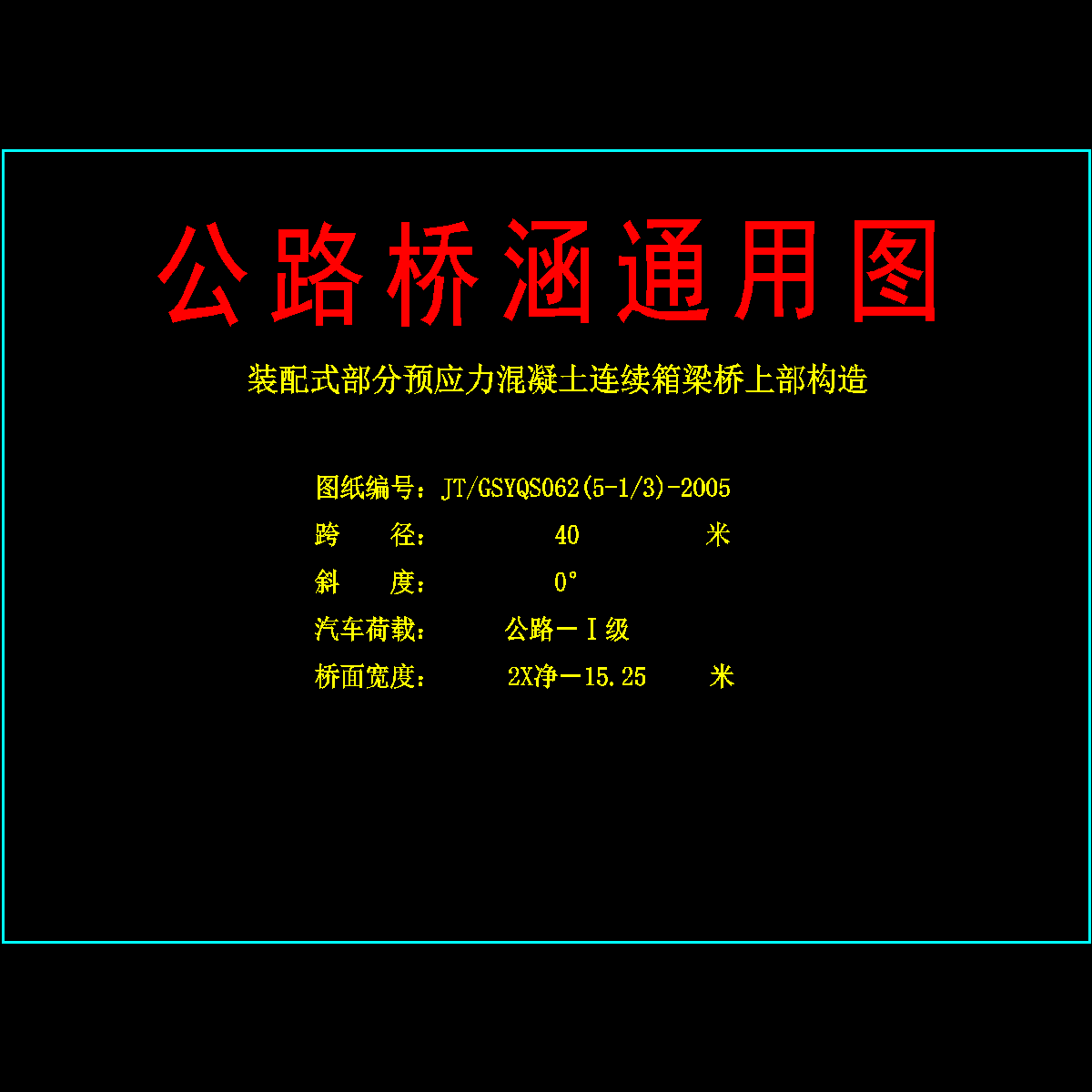

00封面40正交.dwg

00封面40正交1.dwg

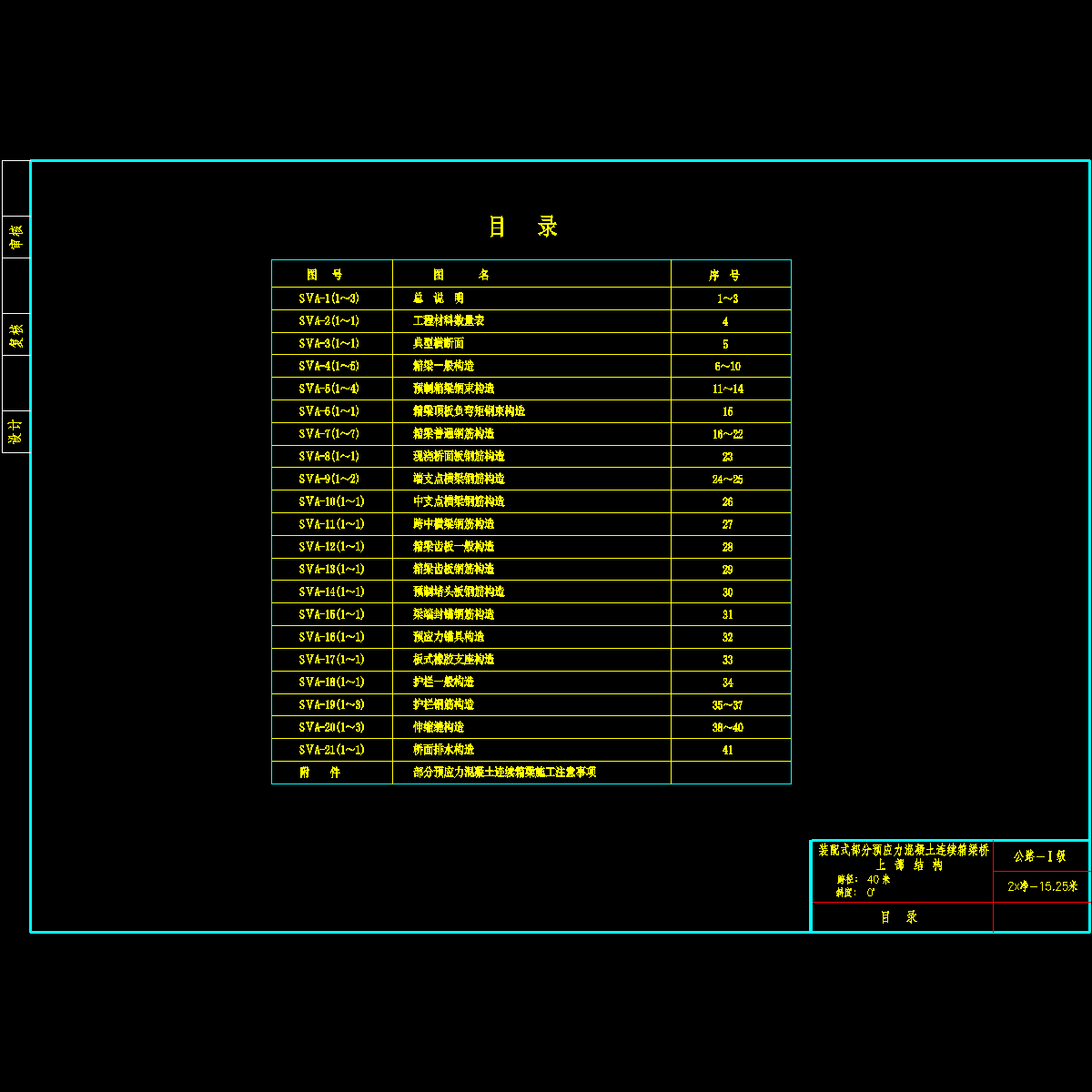

00目录40正交.dwg

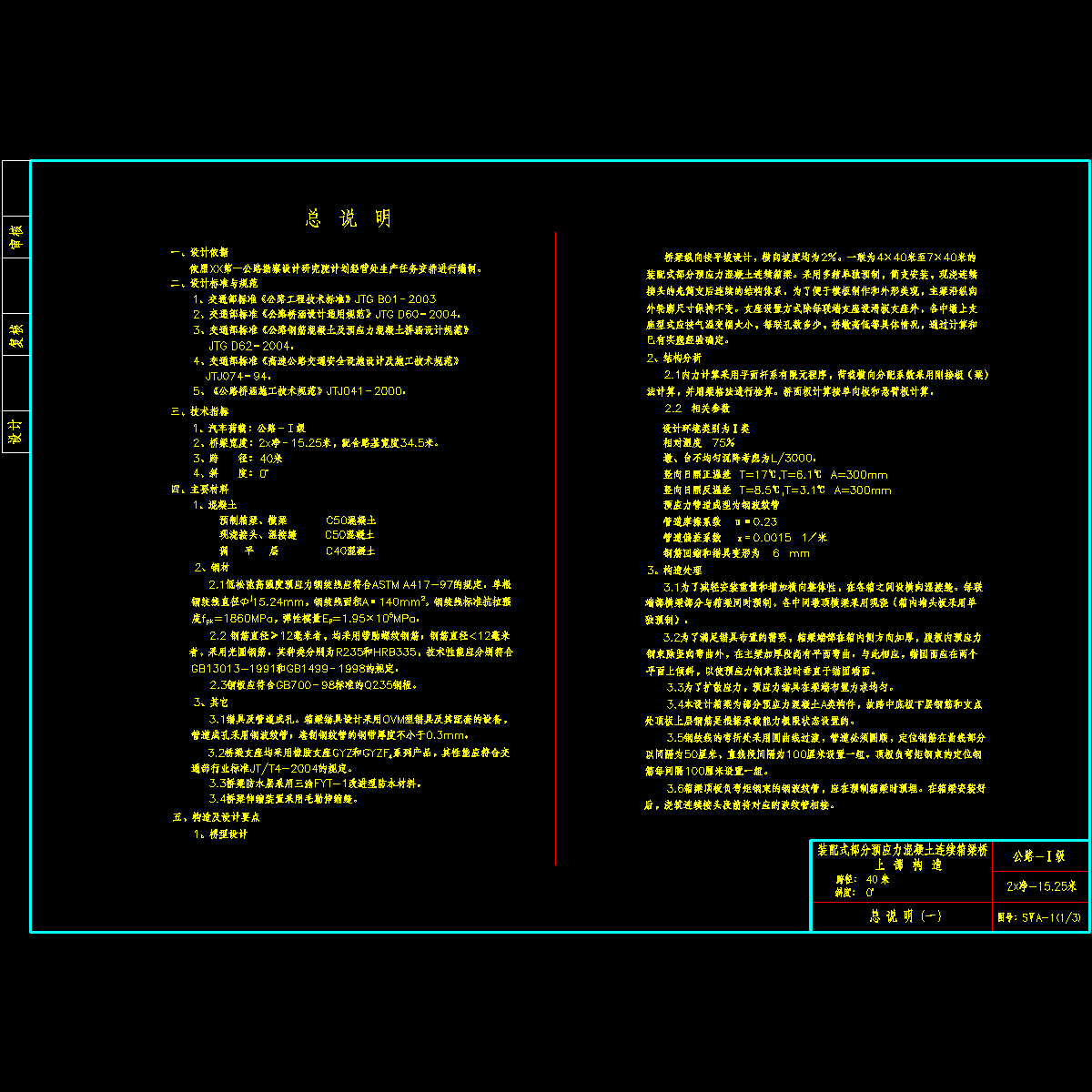

01总说明_1.dwg

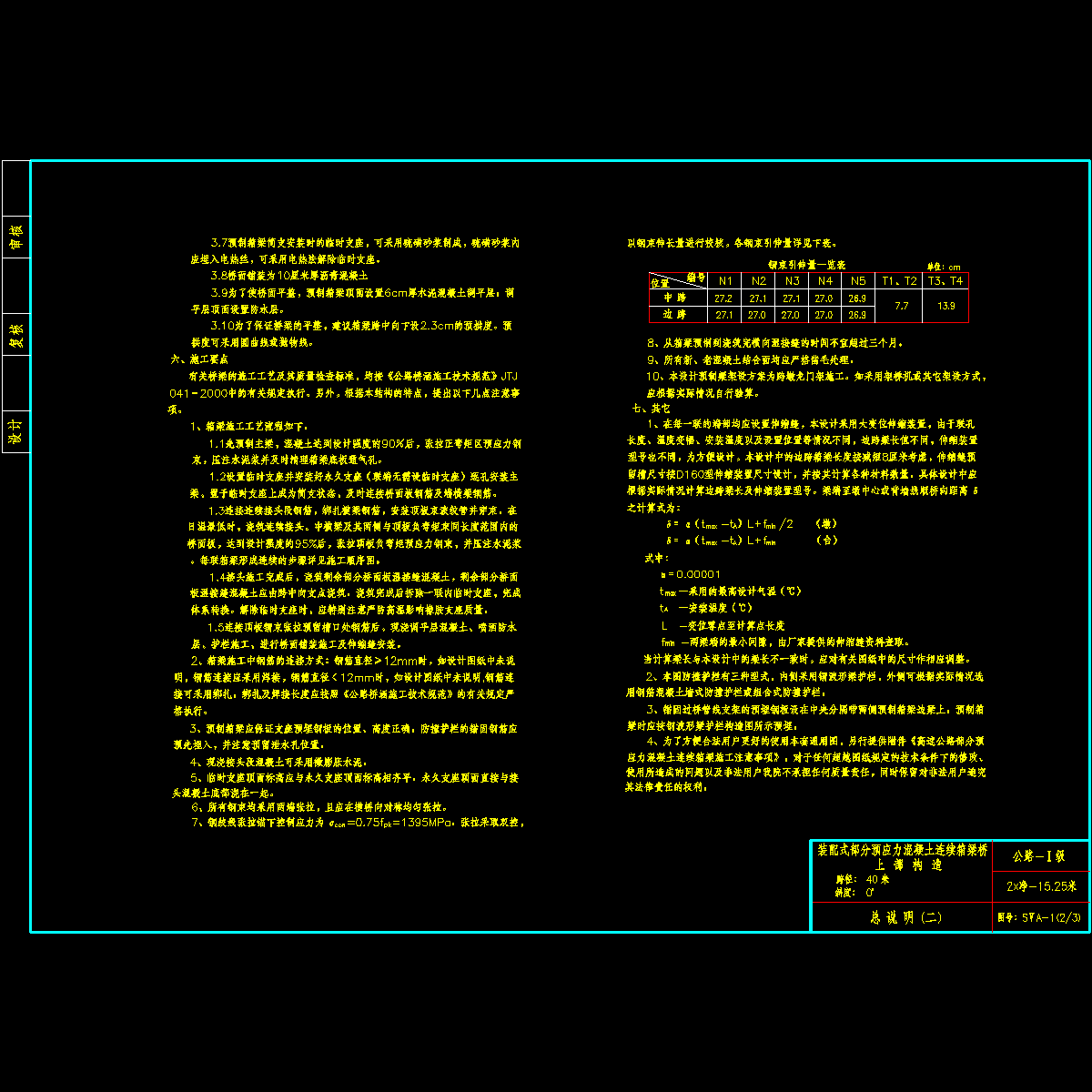

01总说明_2.dwg

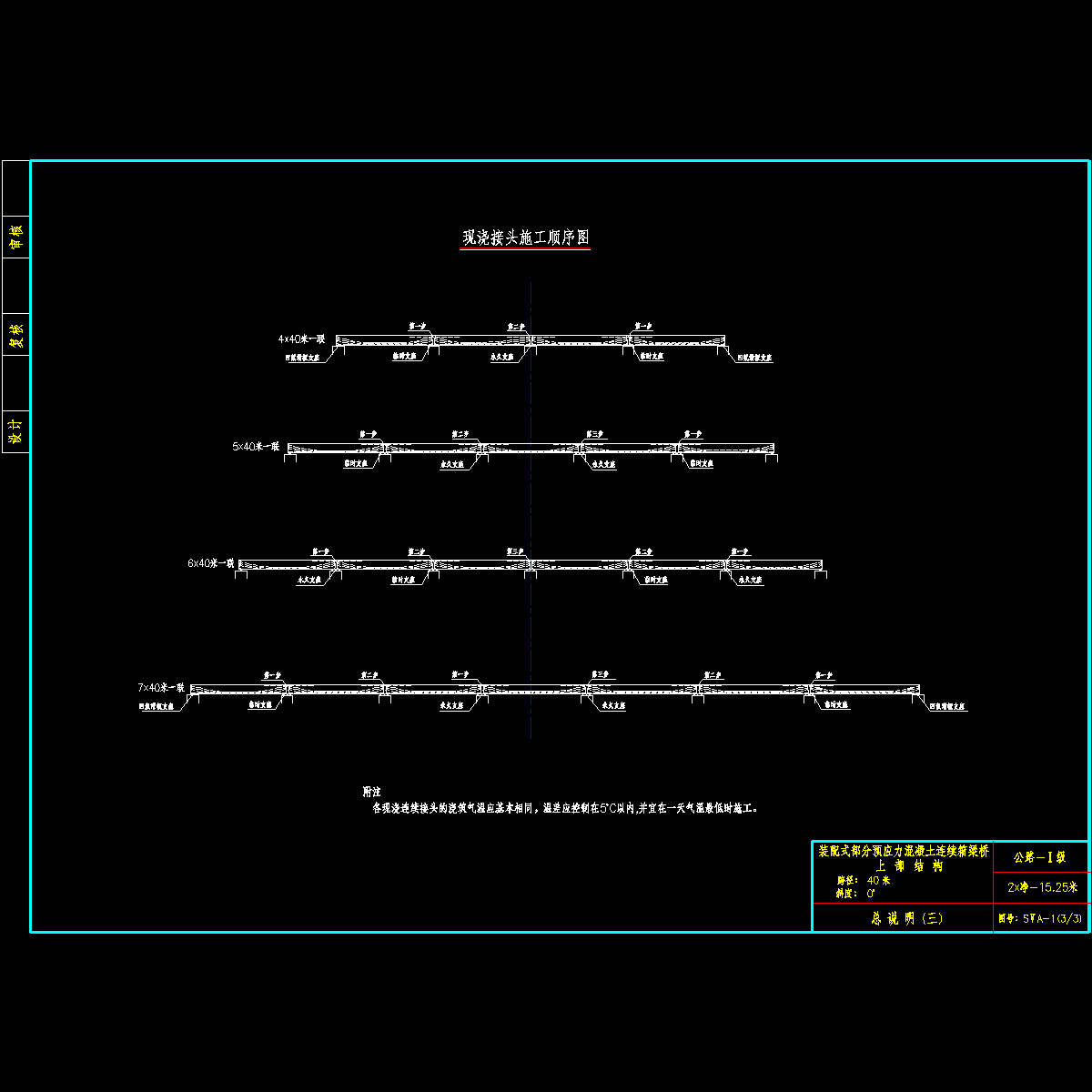

01总说明_3.dwg

02数量表00.dwg

03典型横断面.dwg

04箱梁一般构造_1.dwg

04箱梁一般构造_2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
