技术标准： 1.设计荷载：公路—Ⅰ级 2.桥梁横断面：（单位：cm） 3.跨径10、13、16、20米，为先张法预应力混凝土板，其尺寸见下图： ...... 设计要点： 1.本通用图采用简支板专用程序进行计算；跨中弯距以简支正板为设计依据，支点剪力以简支斜板为设计依据，横向结构按铰接计算。 2.运营状态下主梁应力考虑了预制板、铰缝及整体化现浇混凝土共同受力进行计算。 3.为降低预制板钢材用量及减少预应力引起的反拱度，在荷载组合Ⅰ作用下按全预应力混凝土构件设计；在其它各类荷载组合下按部分预应力混凝土A类构件设计。 4.下部结构采用钻孔桩桥墩、桥台的桥梁，还应按照《钻孔桩桥墩桥台》有关要求设置。 ，共包含CAD设计图25张。

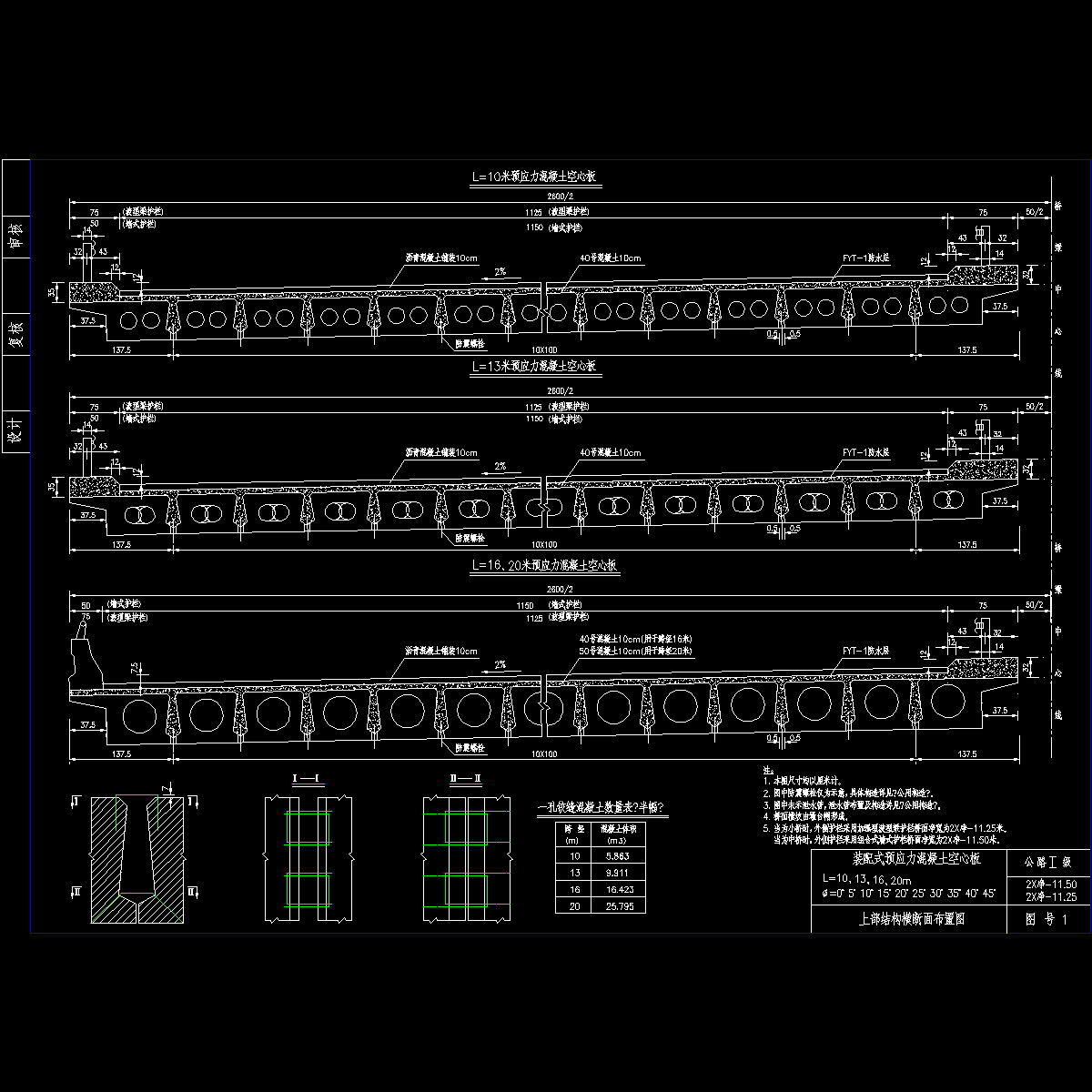

01上部结构断面布置图.dwg

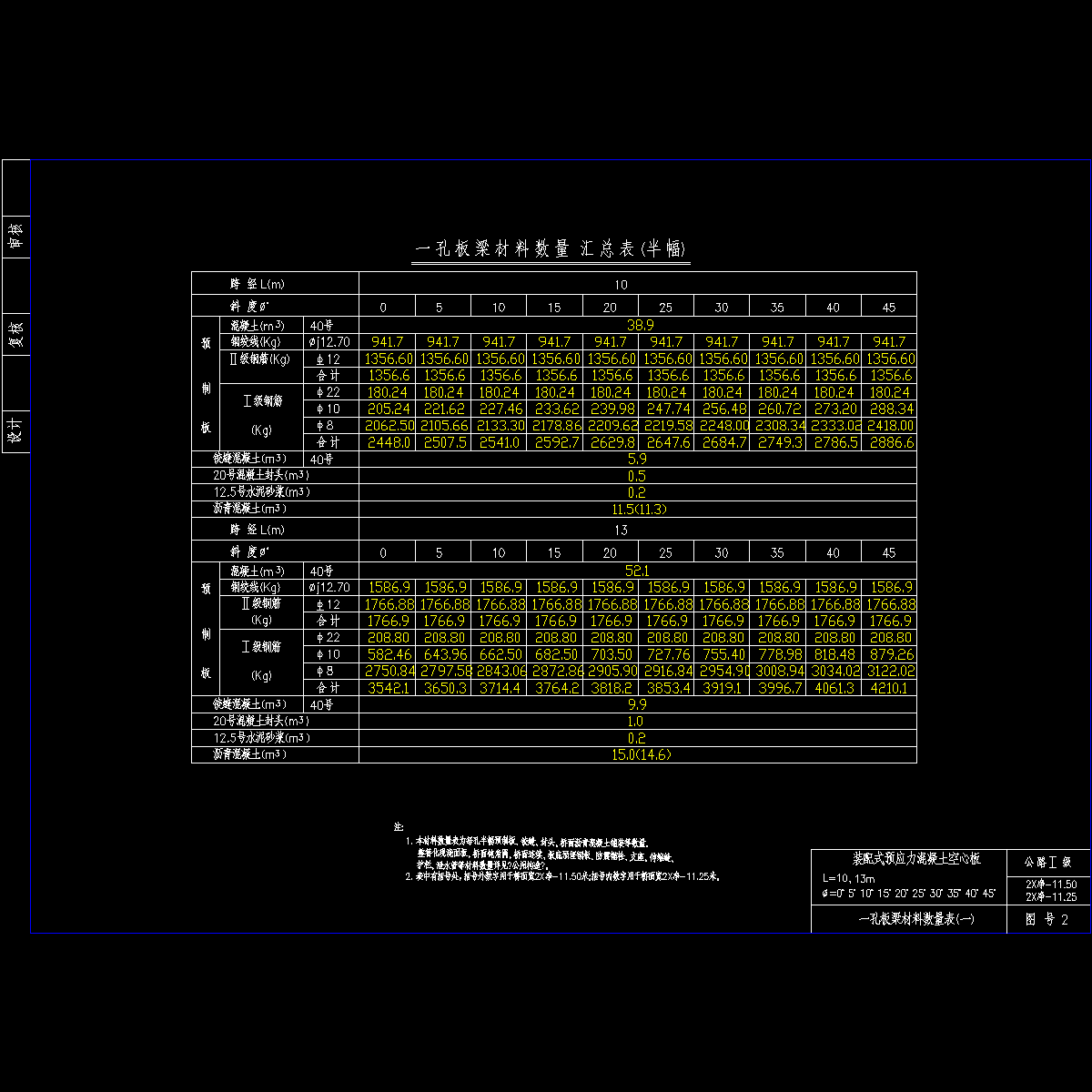

02孔板梁材料数量表1.dwg

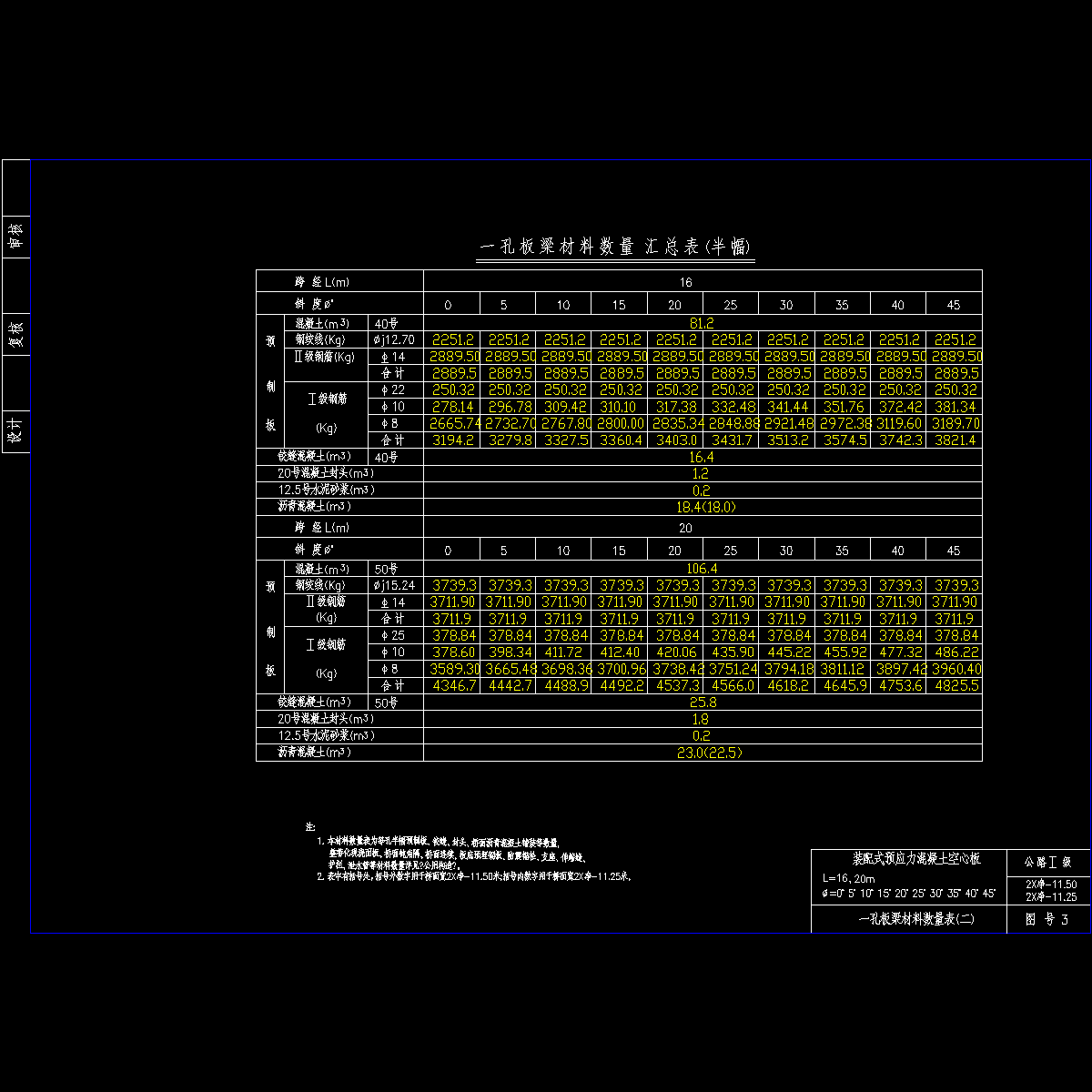

03孔板梁材料数量表2.dwg

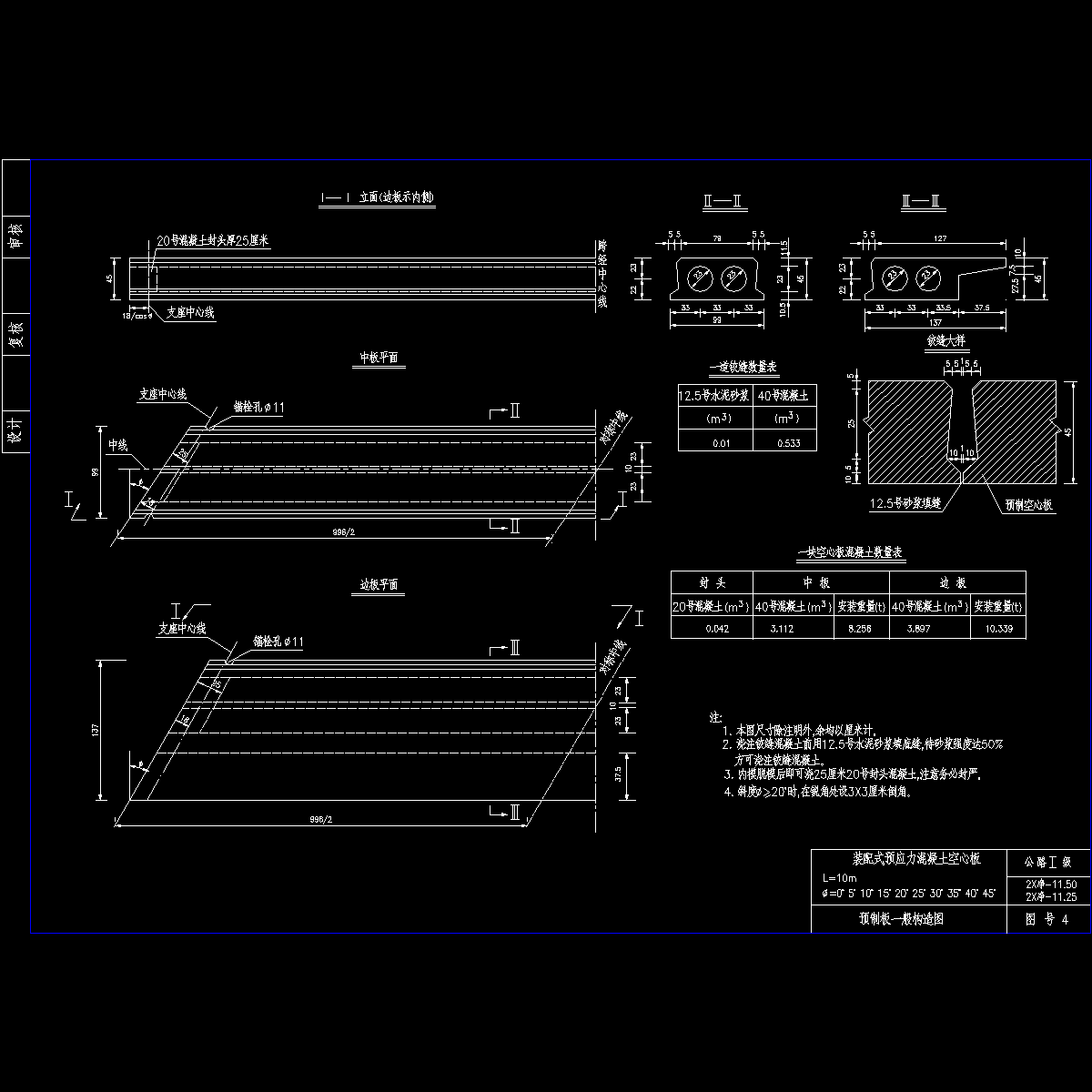

04预制板般构造图.dwg
05中板钢筋图.dwg

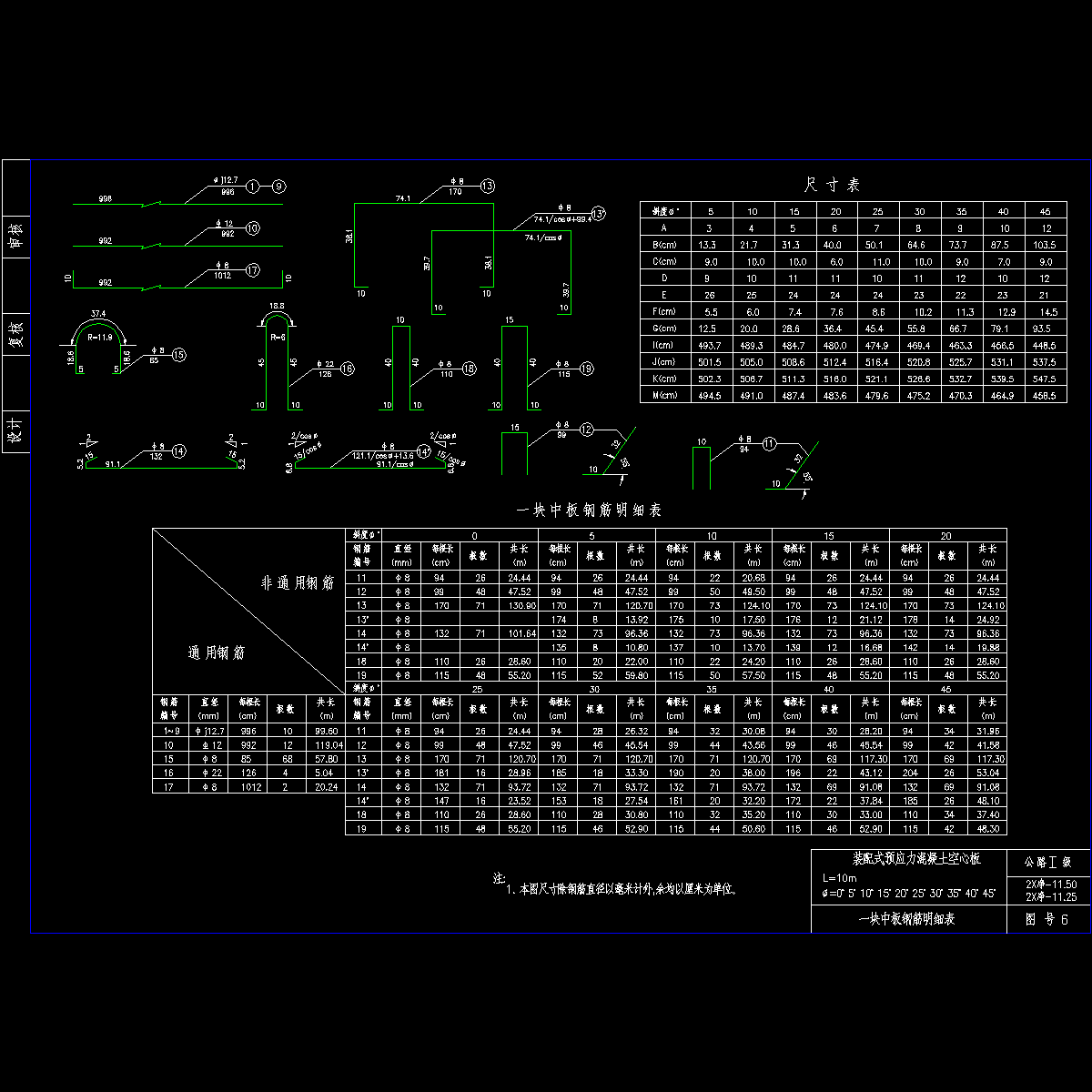

06块中板钢筋明细表.dwg
07边板钢筋图.dwg
08块边板钢筋明细表.dwg
09预制板般构造图.dwg

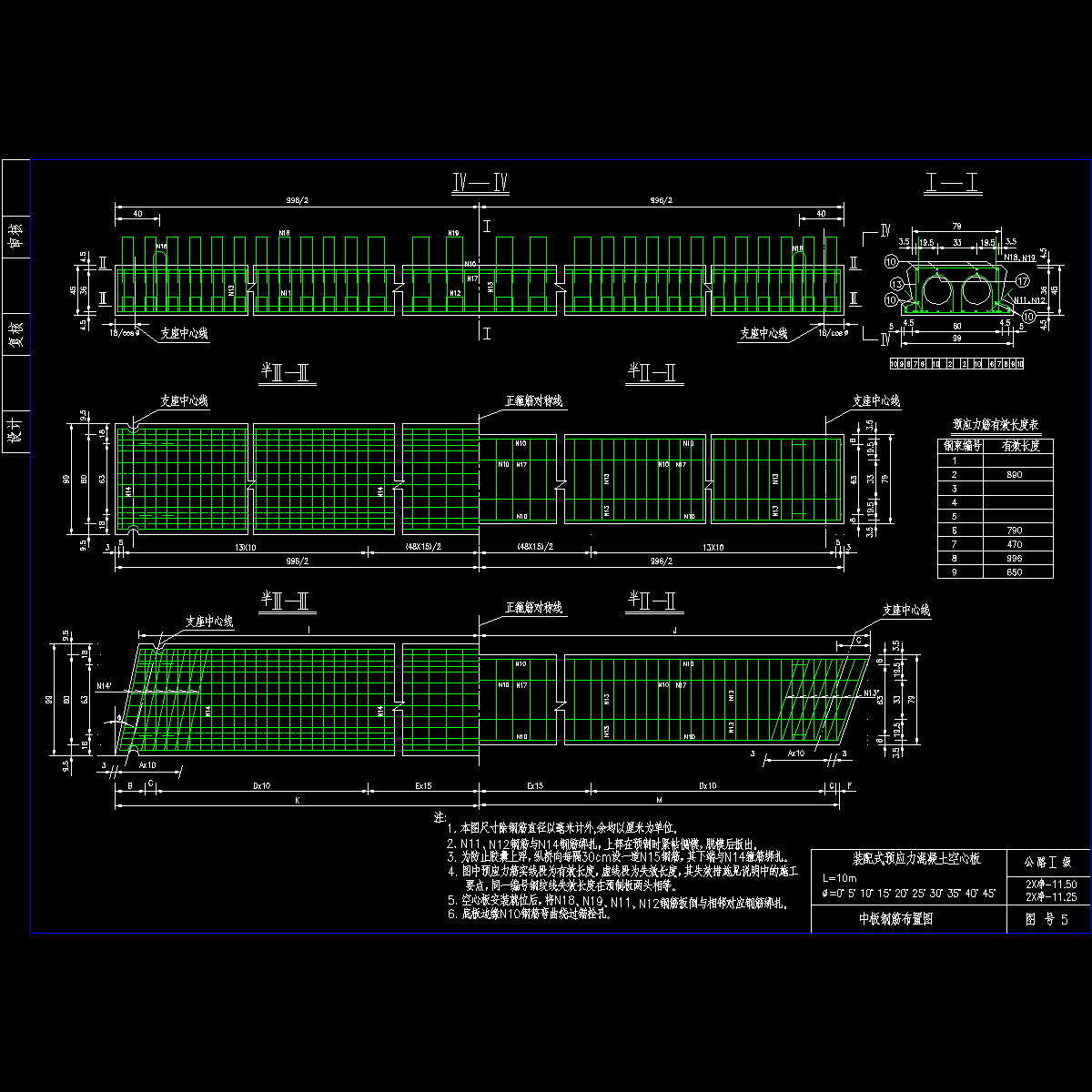

10中板钢筋布置图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
