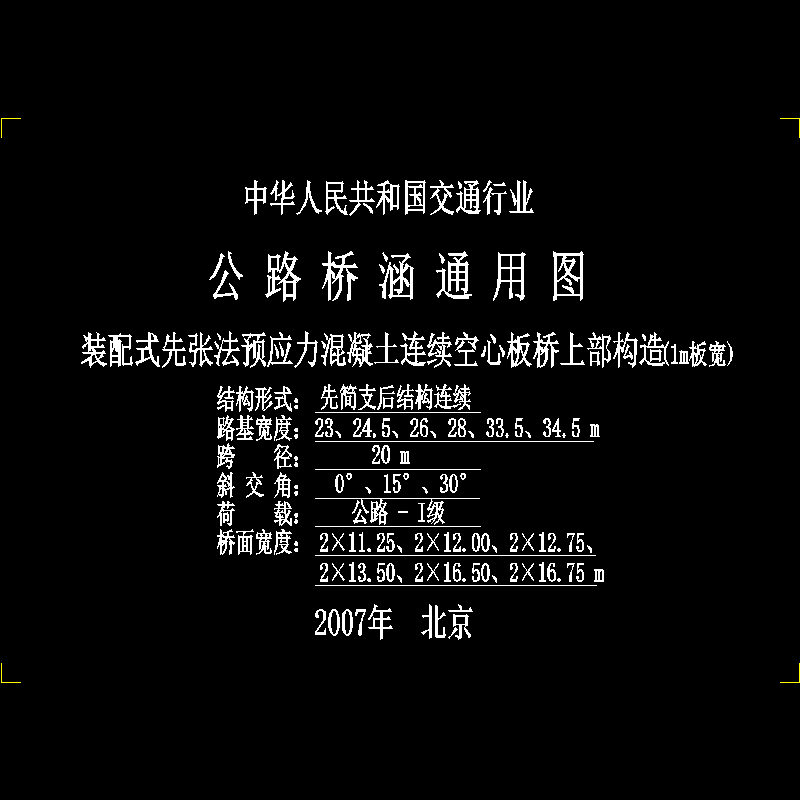

装配式先张法预应力混凝土简支空心板桥（先简支后结构连续）上部构造通用图纸（跨径20m、公路-Ⅰ级、1m(标准横断面)()

benbenfen · 发表于 2020-9-18 07:10:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

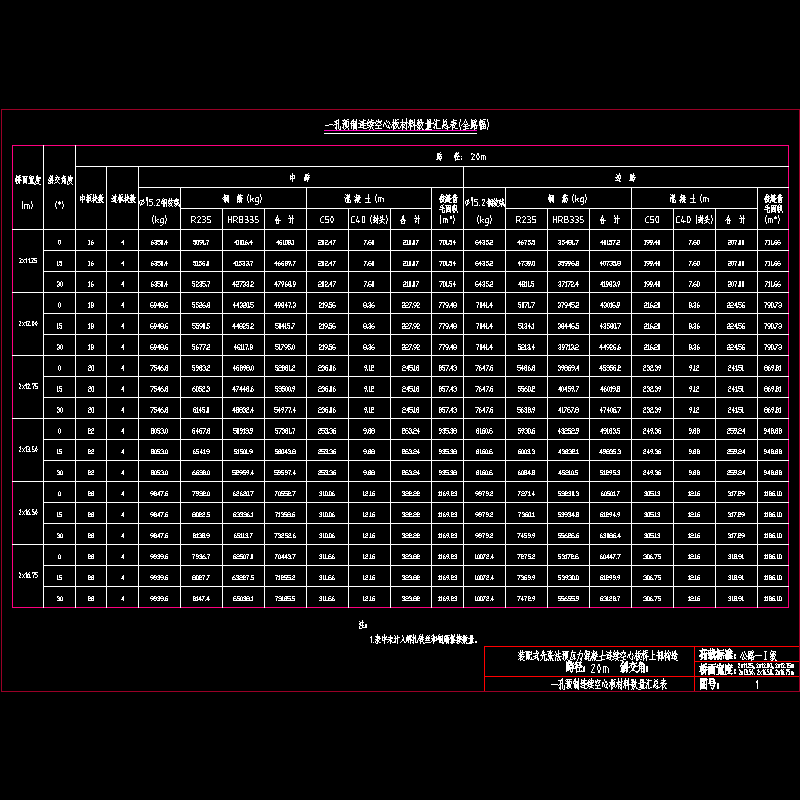

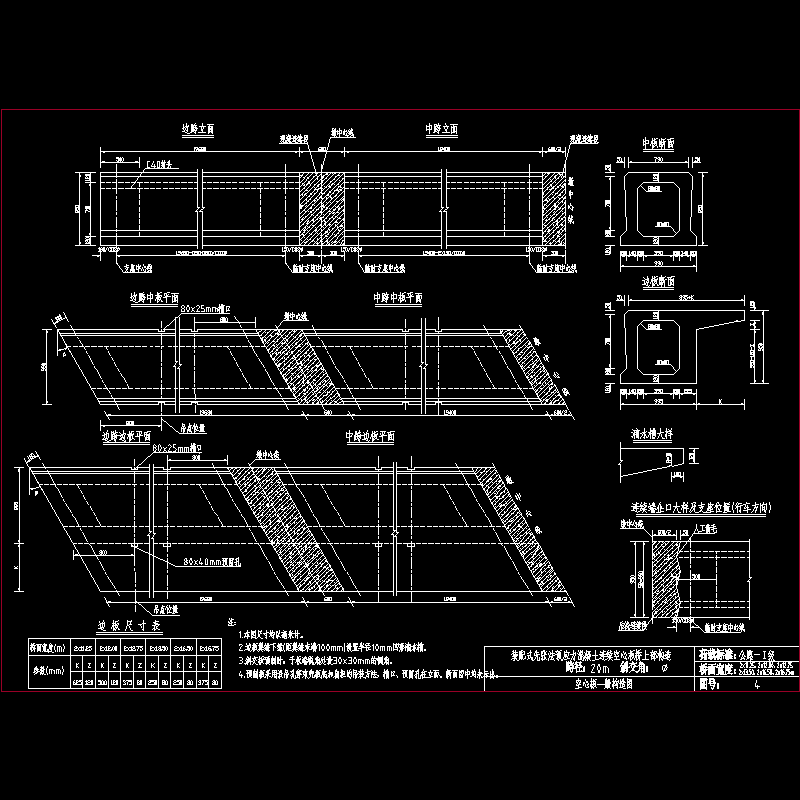

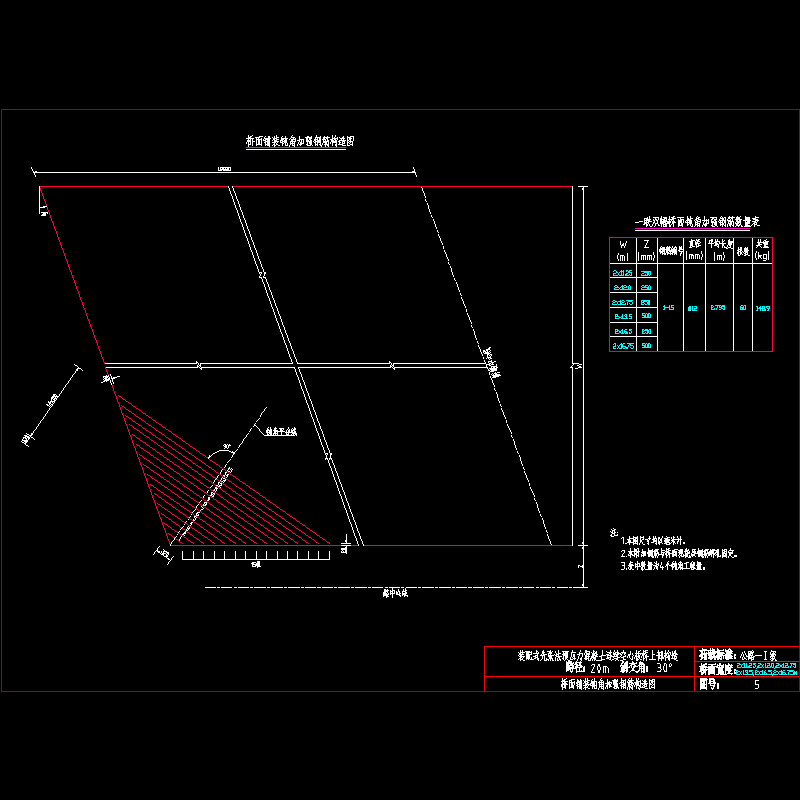

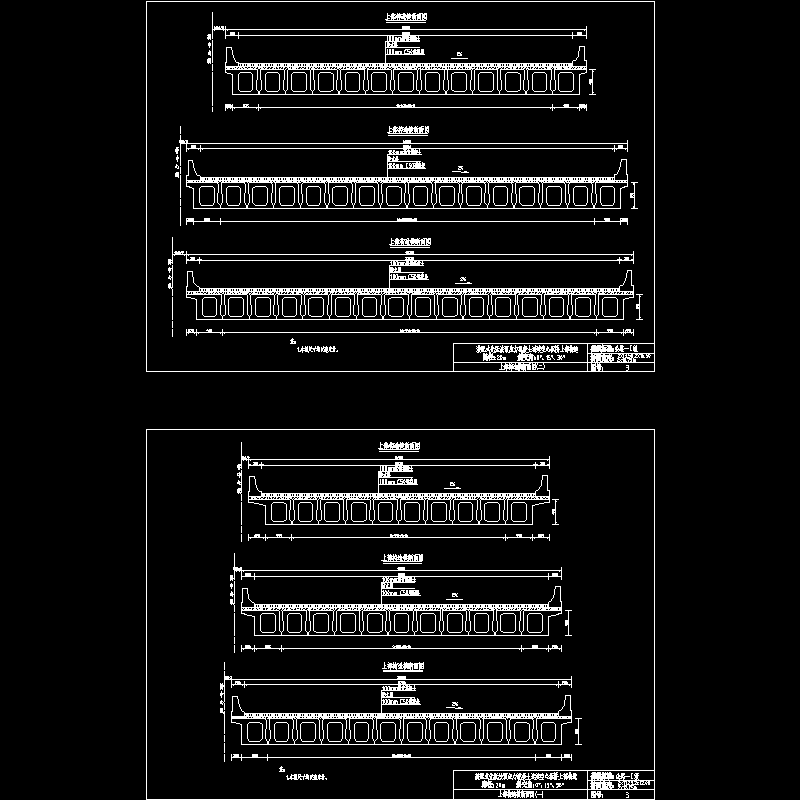

附件详情说明设计图纸一孔预制空心板材料数量汇总表一孔桥面铺装及铰缝材料数量汇总表标准横断面空心板一般构造图桥面钝角加强钢筋构造图墩上钢筋及钝角加强钢筋明细表空心板板底钝角加强钢筋构造图现浇墩上连续段钢筋构造图桥面铺装钢筋构造图中跨中板钢筋构造图（α=0°) 中跨中板钢筋构造图（α=15°) 中跨中板钢筋构造图（α=30°) 边跨中板钢筋构造图（α=0°) 边跨中板钢筋构造图（α=15°) 边跨中板钢筋构造图（α=30°) 中跨边板钢筋构造图（α=0°,桥面宽度:2x11.25m) 中跨边板钢筋构造图（α=15°,桥面宽度:2x11.25m) 中跨边板钢筋构造图（α=30°,桥面宽度:2x11.25m) 边跨边板钢筋构造图（α=0°,桥面宽度:2x11.25m) 边跨边板钢筋构造图（α=15°,桥面宽度:2x11.25m) 边跨边板钢筋构造图（α=30°,桥面宽度:2x11.25m) 中跨边板钢筋构造图（α=0°,桥面宽度:2x12.00m 中跨边板钢筋构造图（α=15°,桥面宽度:2x12.00m 中跨边板钢筋构造图（α=30°,桥面宽度:2x12.00m 边跨边板钢筋构造图（α=0°,桥面宽度:2x12.00m 边跨边板钢筋构造图（α=15°,桥面宽度:2x12.00m 边跨边板钢筋构造图（α=30°,桥面宽度:2x12.00m 中跨边板钢筋构造图（α=0°,桥面宽度:2x12.75、2x16.75m) 中跨边板钢筋构造图（α=15°,桥面宽度:2x12.75、2x16.75m) 中跨边板钢筋构造图（α=30°,桥面宽度:2x12.75、2x16.75m) 边跨边板钢筋构造图（α=0°,桥面宽度:2x12.75、2x16.75m) 边跨边板钢筋构造图（α=15°,桥面宽度:2x12.75、2x16.75m) 边跨边板钢筋构造图（α=30°,桥面宽度:2x12.75、2x16.75m) 中跨边板钢筋构造图（α=0°,桥面宽度:2x13.50、2x16.50m) 中跨边板钢筋构造图（α=15°,桥面宽度:2x13.50、2x16.50m) 中跨边板钢筋构造图（α=30°,桥面宽度:2x13.50、2x16.50m) 边跨边板钢筋构造图（α=0°,桥面宽度:2x13.50、2x16.50m) 边跨边板钢筋构造图（α=15°,桥面宽度:2x13.50、2x16.50m) 边跨边板钢筋构造图（α=30°,桥面宽度:2x13.50、2x16.50m)
