市政路先张预应力简支板梁桥施工CAD图纸

附件详情

道路设计为城市次干道，桥梁总宽度20.6m，桥面布置为0.3m（栏杆）+4.5m（人行道+非机动车道）+1.5m（设施带）+8m（车行道）++1.5m（设施带）+4.5m（人行道+非机动车道）+0.3m（栏杆）=20.6m。。该桥设计为3跨先张预应力混凝土简支板梁，桥跨布置为3x20=60m。
下部结构桥墩 盖梁采用桩柱式基础，桥台为重力式U形台，桥台基础为钻孔灌注桩基础。
技术指标及参数：
1。设计桥梁为中桥，设计基准期为100年，桥梁安全等级一级，设计使用年限50年。
2。道路设计等级：城市次干道。
3。桥梁设计荷载：城—A级，人群荷载3.9kPa。
4。抗震设计标准：桥梁抗震基本烈度为6度，地震动峰值加速度为0.05g。
5。环境类别：桥梁下部结构Ⅱ类，上部结构Ⅰ类。
6。百年一遇防洪水位3.49m，规划河底线0.525m，冲刷深度2.39m。
……
设计说明
桥梁平面图

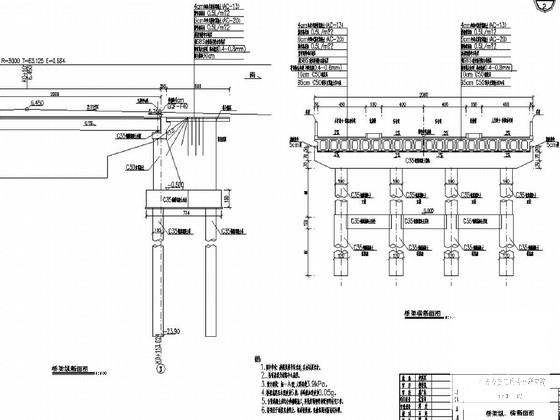

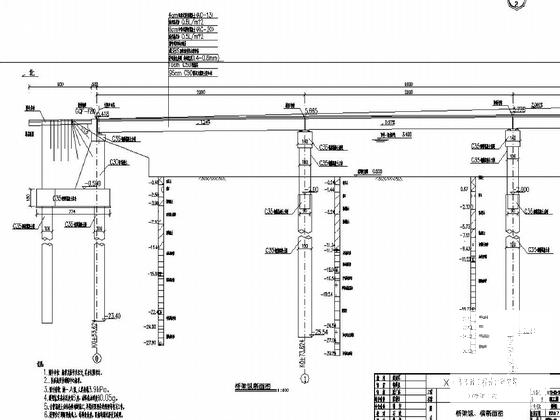

桥梁纵横断面图
预制板一般构造20m-23m

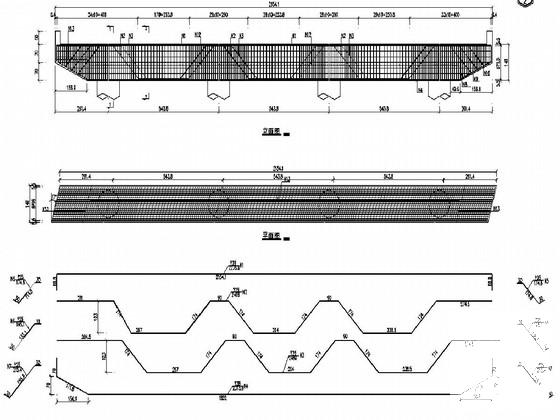

预制板钢筋图

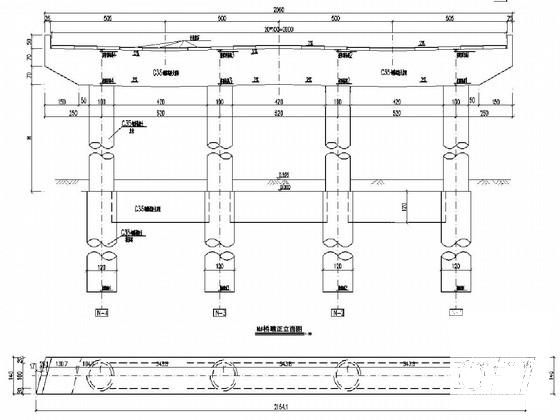

桥墩构造图
桥台构造修改

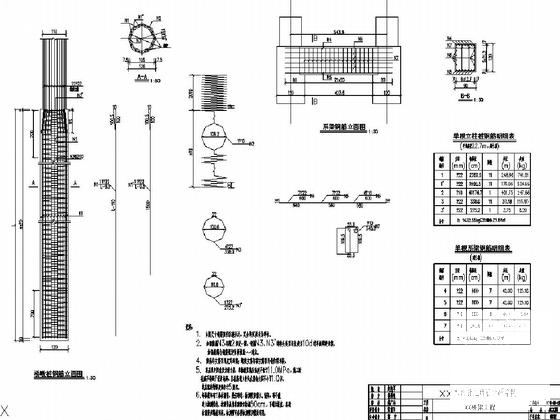

桥墩立柱及桩
盖梁钢筋图
桥台桩基配筋图
桥台承台钢筋图
台帽及抗震挡块配筋图
桥面铺装钢筋图及桥面连续
支座布置及构造图
伸缩缝构造图
桥头搭板配筋图
泄水孔及栏杆基础构造图
栏杆施工图
……
共计31张，7月
