3×20m后张法预应力简支空心板桥CAD施工图纸45张(普通钢筋布置图)(dwg)

ttyyuukl1 · 发表于 2020-6-22 22:08:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：湖南
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：65.04m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明

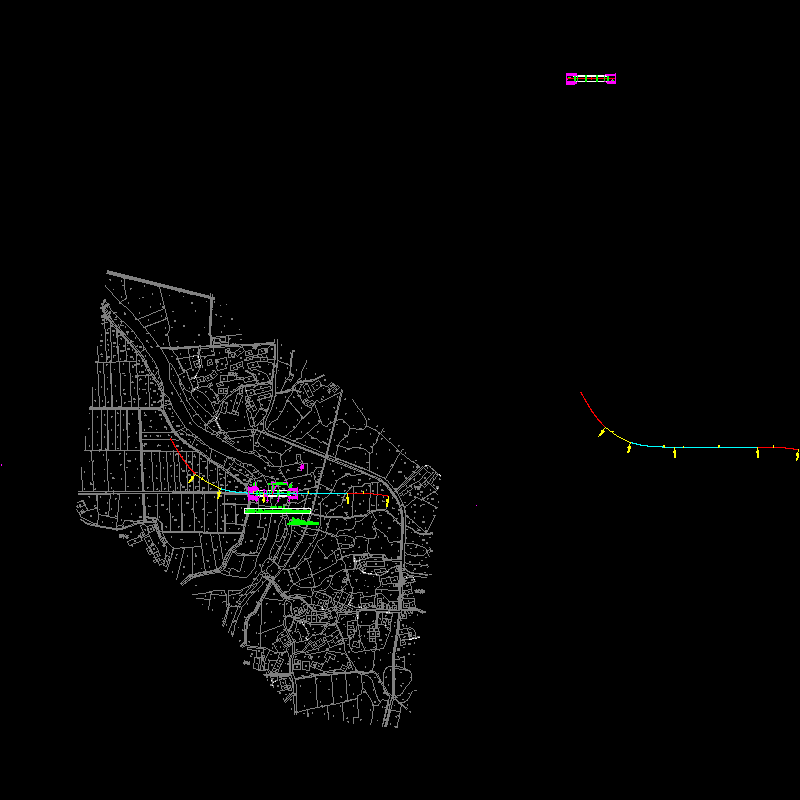

桥位平面图
桥型布置图2
路线平面图
路线纵断面图13
桥台耳背墙钢筋布置图2
防撞护栏钢筋布置图
工程数量表
空心板板端加强钢筋布置图
空心板边板普通钢筋布置图2
空心板封锚钢筋布置图
空心板铰缝钢筋布置图
上部结构标准横断面图
空心板一般构造图2
空心板预应力钢束布置图
空心板中板普通钢筋布置图2
桥墩盖梁钢筋布置图
桥墩立柱基桩钢筋布置图2
桥墩一般构造图3
桥面连续钢筋布置图
桥面排水构造图
桥面现浇层钢筋布置图
桥台承台钢筋布置图
桥台盖梁钢筋布置图
桥台肋板钢筋布置图2
桥台基桩钢筋布置图
桥台一般构造图
桥头锥坡构造图2
搭板钢筋构造图

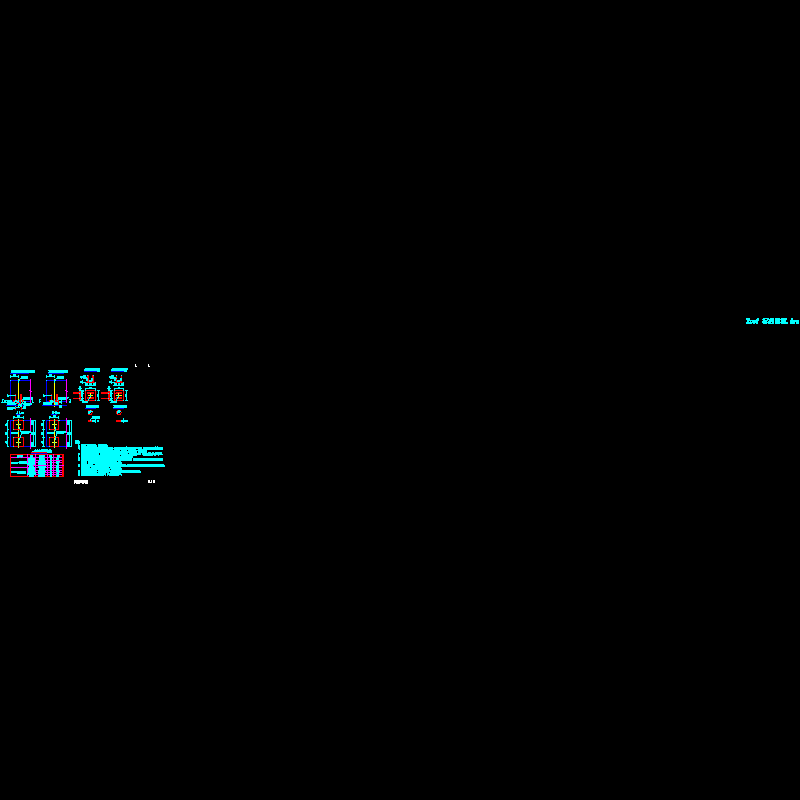

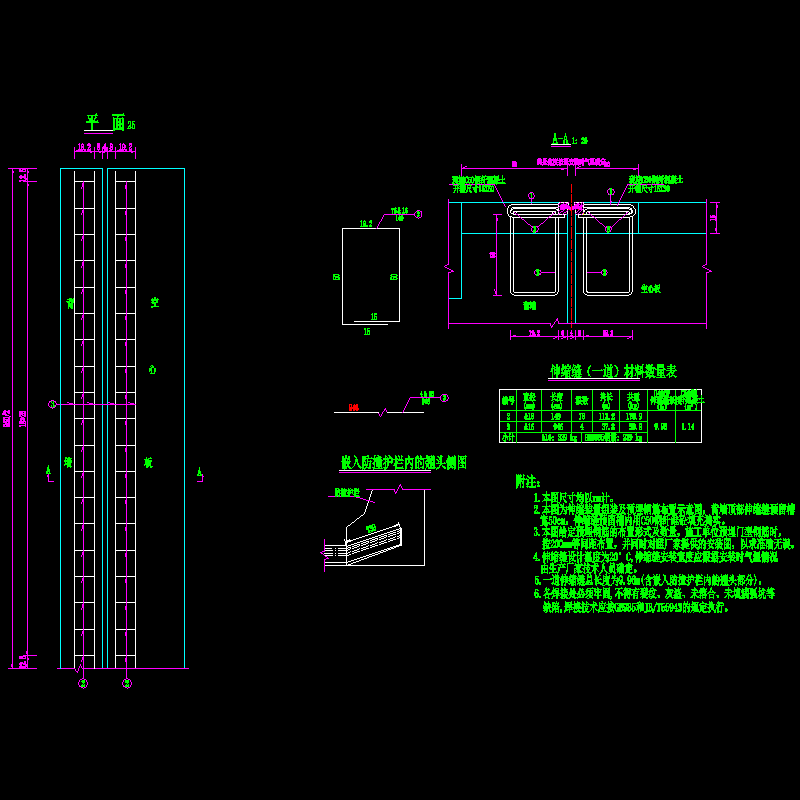

伸缩装置预埋件构造图
桥墩系梁钢筋布置图
支座垫石钢筋布置图2
支座构造图
声测管构造图

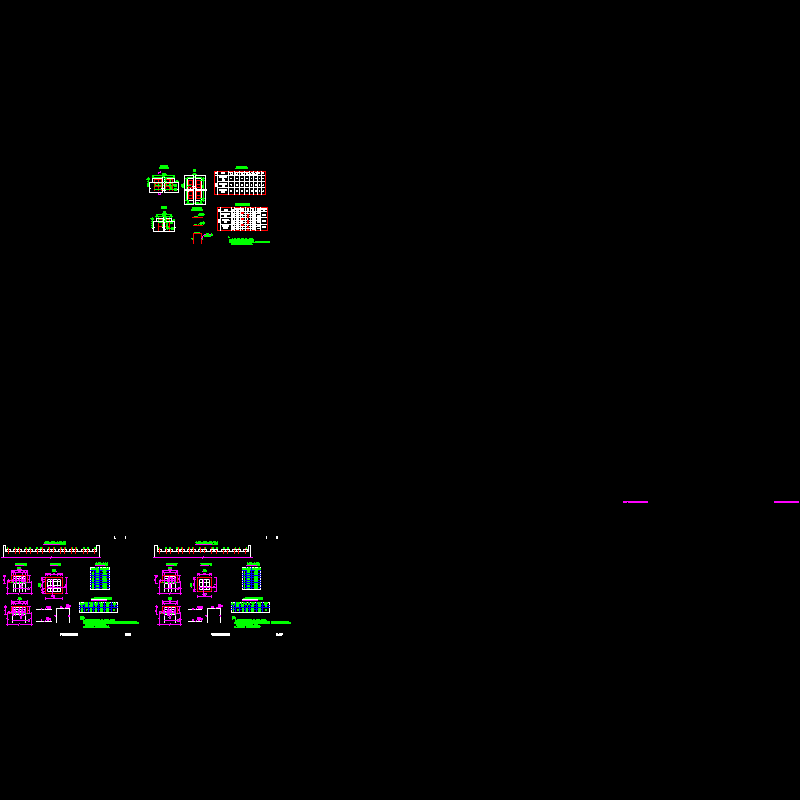

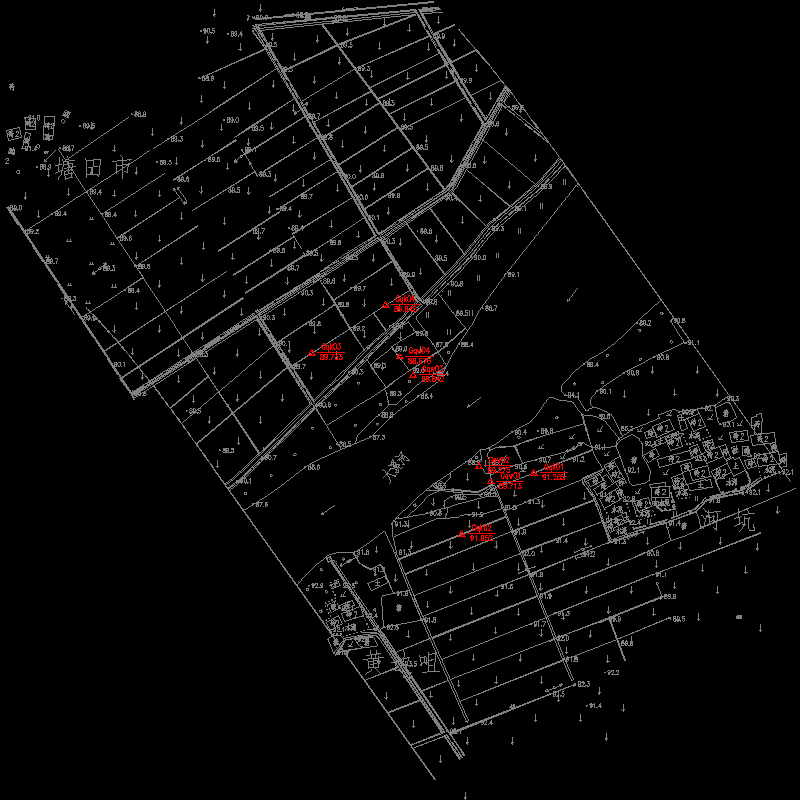

桩位坐标图

附件详情

设计依据：《公路工程地质勘察规范》（JTG C20-2011）；《公路桥涵施工技术规范》（JTG/T F50-2011）。
本桥设计荷载：公路-Ⅱ级，地震动峰值加速度为<0.05g。本桥设计水位：1/100。桥梁全长65.04m，全宽10.5m，桥面净宽9.5m。本桥平面分别位于缓和曲线和直线上，纵断面位于R＝20000m的竖曲线上。上部结构采用后张法预应力混凝土简支空心板，桥台采用双柱式桥台，钻孔灌注桩基础，柱径1.2m，桩径1.5m；桥墩采用双柱式桥墩，钻孔灌注桩基础，柱径1.2m，桩径1.5m；本桥桩基础均采用端承桩设计，桩基嵌入中风化泥质灰岩深度不小于2倍桩径，其必须保证桩长L≥12m。。0、3号桥台处采用GYZF 200x58型四氟滑板橡胶支座。1、2号桥墩处设GYZ200x56型板式橡胶支座。0、3号桥台设置D40型伸缩缝。桥台后搭板均长5m。嵌岩桩基础嵌入中风化基岩层不小于2倍桩径,且必须保证桩长L≥12m。
主要材料及强度等级：C50钢纤维混凝土：伸缩缝。预制C40混凝土：空心板。现浇C40混凝土：桥面现浇层，铰缝。现浇C40小石子混凝土：支座垫石。C35混凝土：盖梁、台身、墩身。C30混凝土：承台、系梁、桩基础、防撞护栏、桥头搭板，盖板涵盖板、圆管涵管。C25混凝土：盖板涵台帽、台身及基础、支撑梁、端墙墙身及基础。C25混凝土：八字墙墙身及基础、洞口铺砌、截水墙。C15混凝土：搭板垫层，涵洞缘石。沥青混凝土：桥面铺装。M7.5浆砌片石：桥台锥坡护坡、锥坡基础、锥坡挡墙、钢筋混凝土圆管涵基础。
HRB335钢筋。钢绞线采用《预应力混凝土用钢绞线》（GB/T 5224-2003）Ⅱ级松弛（低松弛）钢绞线。其他钢材采用Q235qC、Q235B钢板。
……共计45张，设计于2013年
