3×20m后张预应力空心板桥施工CAD图纸48张

资料简介
赚取积分

位置：湖南
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：20m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明
桥梁工程数量表
平面图
桥型布置图
桩位坐标图
主梁布置图
桥台一般构造图
桥墩一般构造图
桥台盖梁钢筋构造图
桥台挡块钢筋构造图
耳背墙钢筋构造图
桥台桩基础钢筋构造图
桥墩盖梁钢筋构造图
桥墩挡块钢筋构造图(0度)
桥墩支座垫石钢筋构造图
桥墩桩基础钢筋构造图
标准横断面
施工程序示意图
空心板一般构造图
绞缝钢筋构造图
封锚端钢筋构造图
锚下钢筋构造图
预应力钢束构造图
板端加强钢筋构造图
中跨中板普通钢筋构造图（α＝0）
边跨中板普通钢筋构造图（α＝0）
中跨边板普通钢筋构造图（c=380,α＝0）
边跨边板普通钢筋构造图（c=380,α＝0）
现浇连续段钢筋构造图(B=24.5m、α=0°)
护栏横断面布置图
桥梁混凝土护栏一般构造图
桥台连接
搭板一般构造图
6m搭板钢筋构造图
20m连续支座构造图
桥面泄水管构造图
桥台锥坡构造图
80型伸缩缝构造图
桥面现浇层钢筋构造图

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代）；《公路桥梁抗震设计细则》(JTG/T B02-01-近代)。
桥面净宽：净2×11.0m；设计荷载：公路-Ⅰ级。上部构造为3×20m预应力空心板，下部为柱式墩台。桥面宽度2×12.0m；中跨为19.4m，边跨为19.66m；预制板高0.95m；预制板最大吊装重量：边板 391kN，中板307kN。上部结构采用预应力砼(后张)空心板，先简支后连续；下部结构采用桩柱一体墩，墩台采用桩基础。本桥平面位于左偏缓和曲线上，纵断面纵坡-0.7%；墩台等角度布置。
主要材料：水泥采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥；粗骨料采用连续级配，碎石最大粒径不宜超过20mm。预制主梁及桥面铺装采用C40混凝土。预应力钢绞线采用270级公称直径d=15.2mm低松驰预应力钢绞线。普通钢筋采用HPB300和HRB400钢筋。图纸中HPB300钢筋主要采用了直径d=6、8mm两种规格；HRB400钢筋主要采用了直径d=8、10、12、14、16、25mm六种规格。预应力钢筋采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-4型、15-5型和15-6型系列锚具及其配件；预应力管道采用圆形金属波纹管。支座采用板式橡胶支座。
……共计48张，设计于

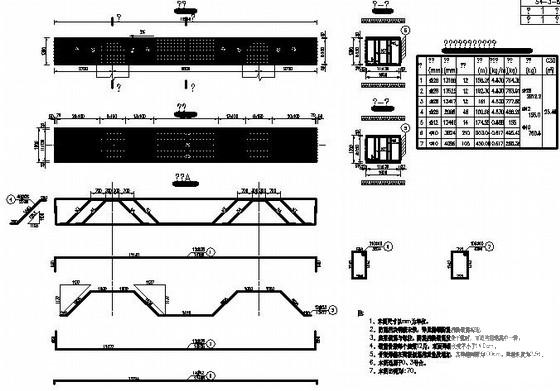

桥台盖梁钢筋构造图

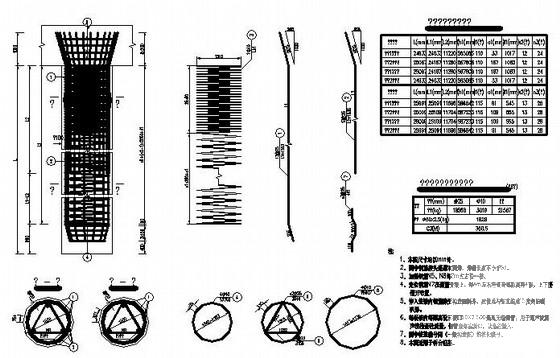

桥台桩基础钢筋构造图

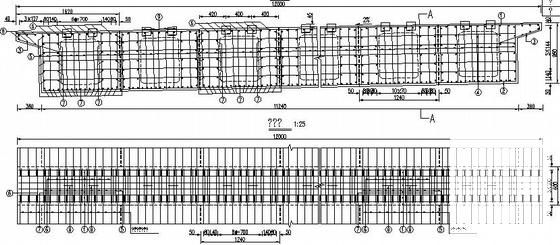

现浇连续段钢筋构造图

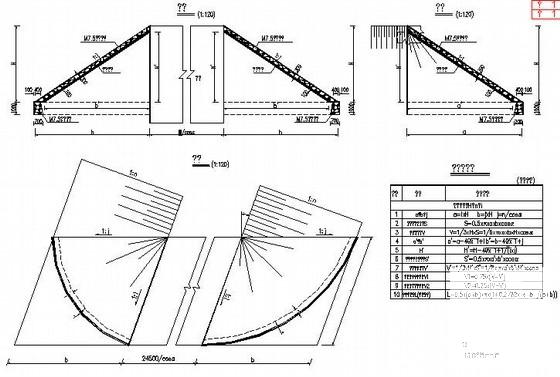

桥台锥坡构造图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
