1-20m后张法预应力混凝土空心板桥施工CAD图纸32张

附件详情

设计依据：《城市桥梁设计规范》（CJJ 11-近代）；《公路桥涵施工技术规范》JTG/T F50-近代；《城市桥梁桥面防水工程技术规章》 (CJJ 139-近代)
设计荷载：城-A级，人群荷载：5.0kPa；桥面宽度： 20m；设计行车速度：30公里/小时；

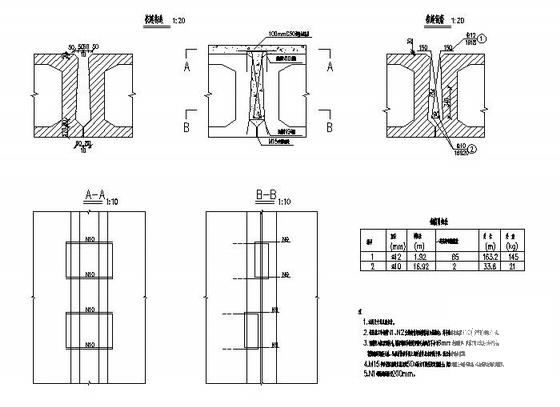

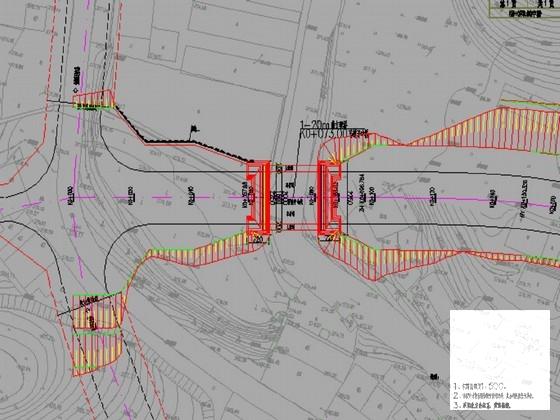

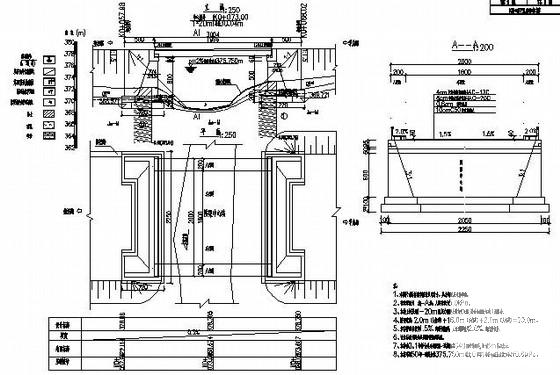

桥梁全长30.08m，桥梁平面位于直线上，纵面位于坡度为0.3%的上坡路段。孔径布置为1-20m预应力混凝土空心板梁，吊装施工。桥台采用U型桥台，扩大基础。桥面宽度2.0m（人行道）+16.0m（车行道）+2.0m（人行道）=20.0m,桥面横坡车行道为1.5%，人行道为2.0%。预制空心板高度为0.95m，预制空心板混凝土采用C50混凝土。横坡通过桥台台帽弯折调整，纵坡通过支座垫石调整。结构体系为简支结构，按部分预应力A类构件设计。

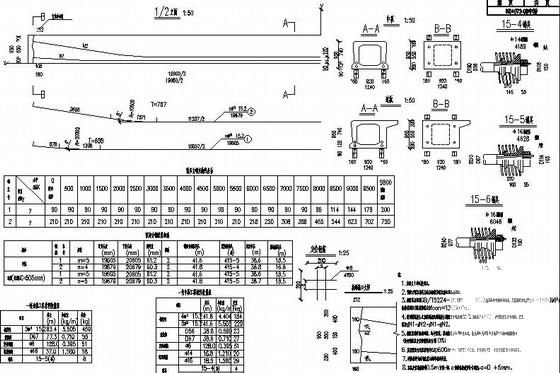

预应力钢筋单根钢绞线直径φs15.2(1×7)mm，钢绞线面积A＝139mm2，抗拉强度标准值fpk=1860MPa，张拉控制应力fcon=1395MPa。预应力结构混凝土耐久性的基本要求：最小水泥用量350kg/m3；最大氯离子含量0.06％；最大碱含量1.8 kg/m3。
……

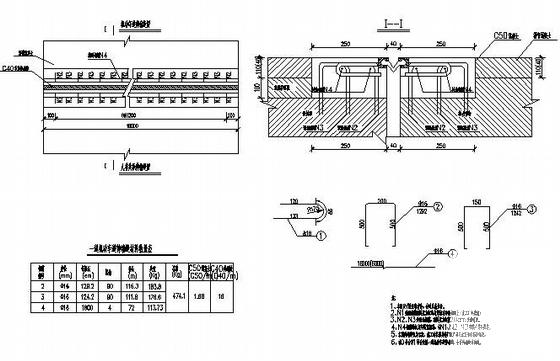

本桥在0、1号桥台处分别设置一道模数式C40型的伸缩缝。采用50年一遇洪水位375.750m设计,0号和1号桥台地基承载力不小于0.6MPa。桥面铺装采用4cmAC-13C沥青砼+6cmAC-20C沥青砼+水性渗透型无机防水剂+10cm C50防水砼现浇层。
……
共计32张，设计于
