7×20米后张法预应力钢筋混凝土空心板桥CAD施工图纸全套51张.dwg

yy8899 · 发表于 2021-1-1 16:21:27

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：浙江
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：140m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

施工图说明（一）~（二）
全桥工程数量表
桥位平面图
桥型布置图（一）~（二）
桩位平面图
空心板平面布置图
20m预应力空心板中板一般构造图
20m预应力空心板边板一般构造图
20m预应力空心板钢束构造图（一）~（二）
20m空心板中板普通钢筋布置图（一）~（二）
20m空心板边板普通钢筋布置图（一）~（二）
铰缝钢筋布置图
封锚端钢筋布置图
20m空心板板端加强钢筋布置图
桥墩一般构造图
桥墩盖梁钢筋布置图（一）~（二）
桥墩挡块钢筋布置图（一）~（二）
桥墩系梁钢筋布置图（一）~（二）
桥墩桩柱钢筋布置图
桥台一般构造图
桥台台帽钢筋布置图（一）~（二）
桥台台身钢筋布置图（一）~（二）
桥台承台钢筋布置图（一）~（二）
桥台挡块钢筋布置图（一）~（二）
桥台桩基钢筋布置图

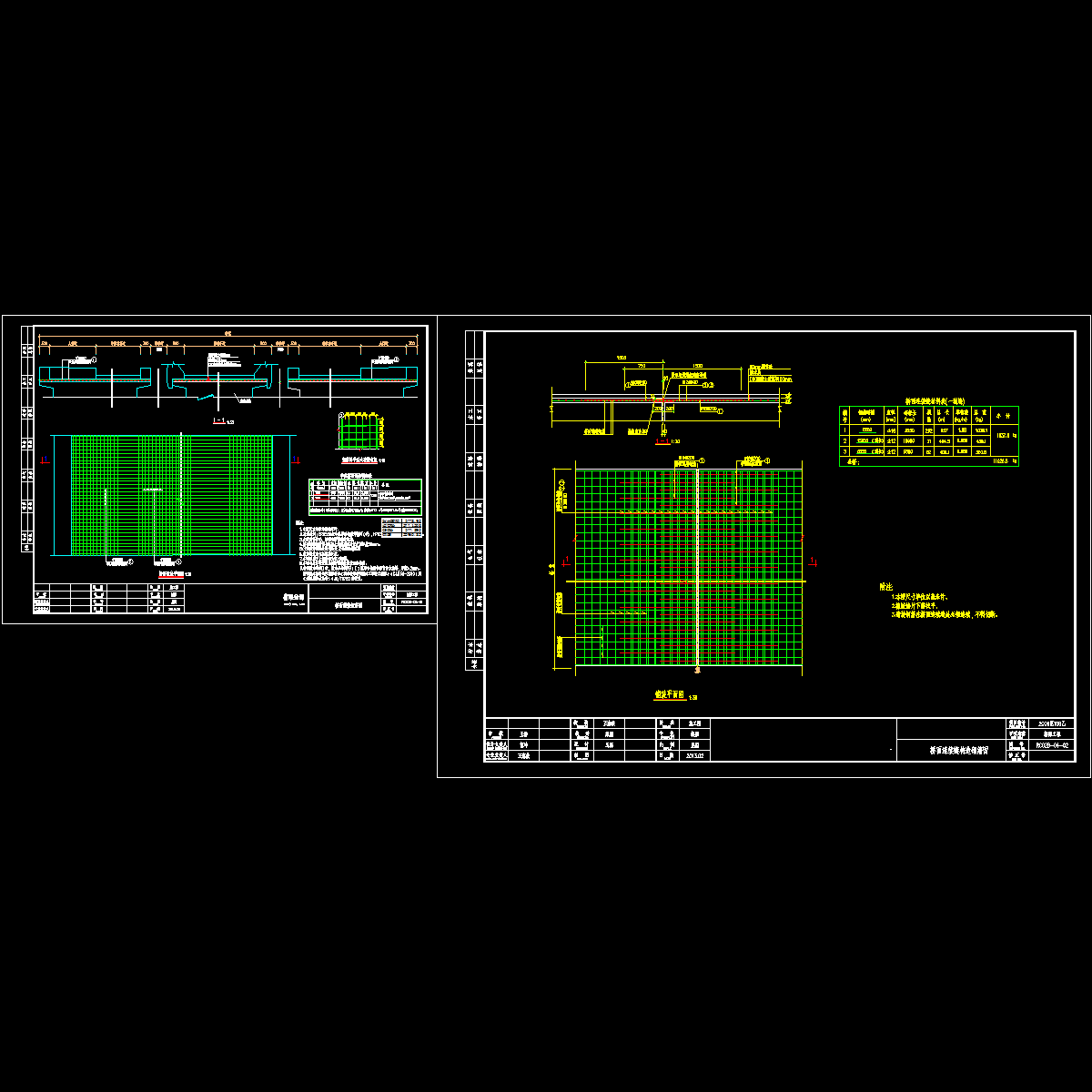

桥面铺装钢筋图
桥面连续缝构造钢筋图
伸缩缝构造图（一）~（三）

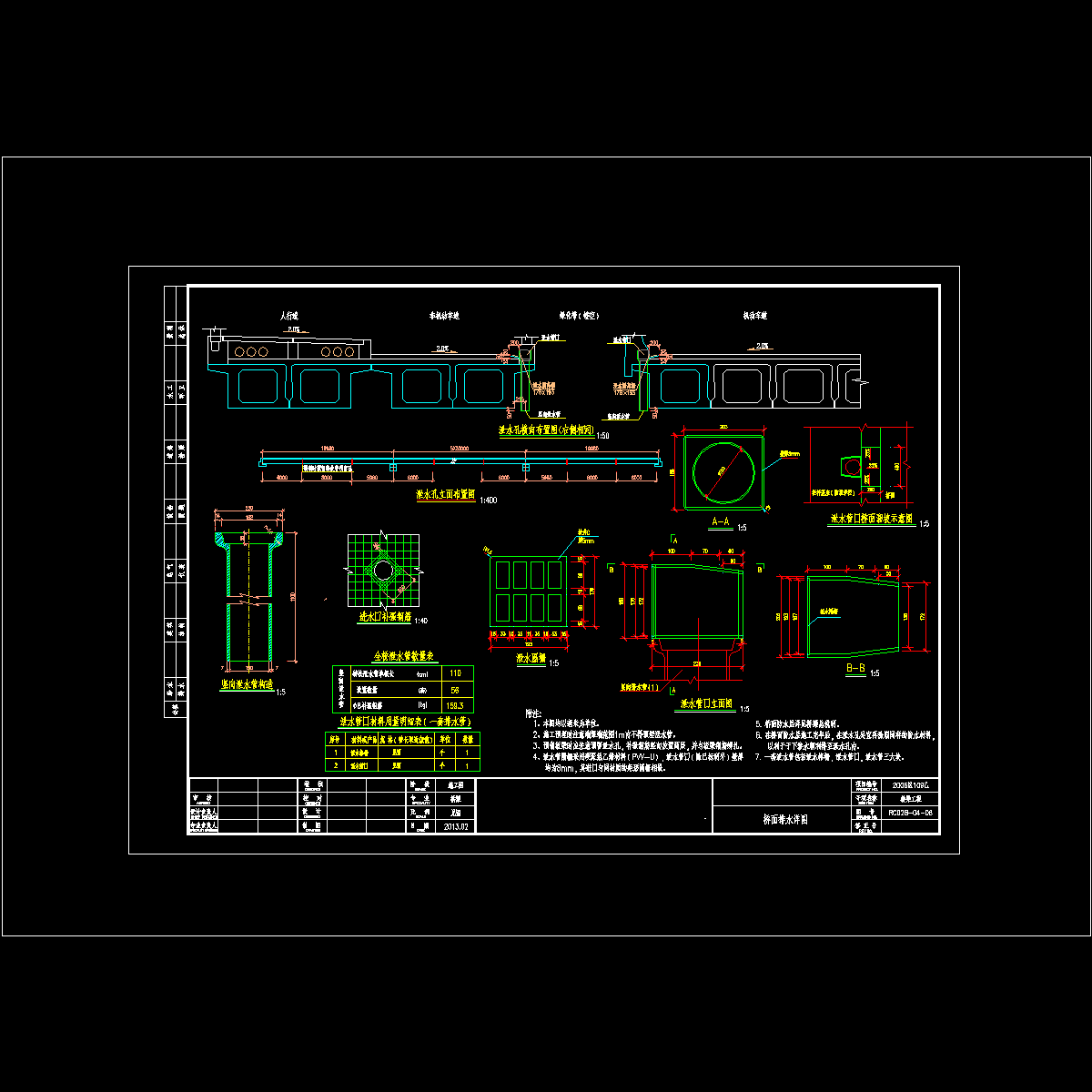

桥面排水详图
搭板钢筋构造图（一）~（二）
人行道道梁及道板钢筋布置图（一）~（三）

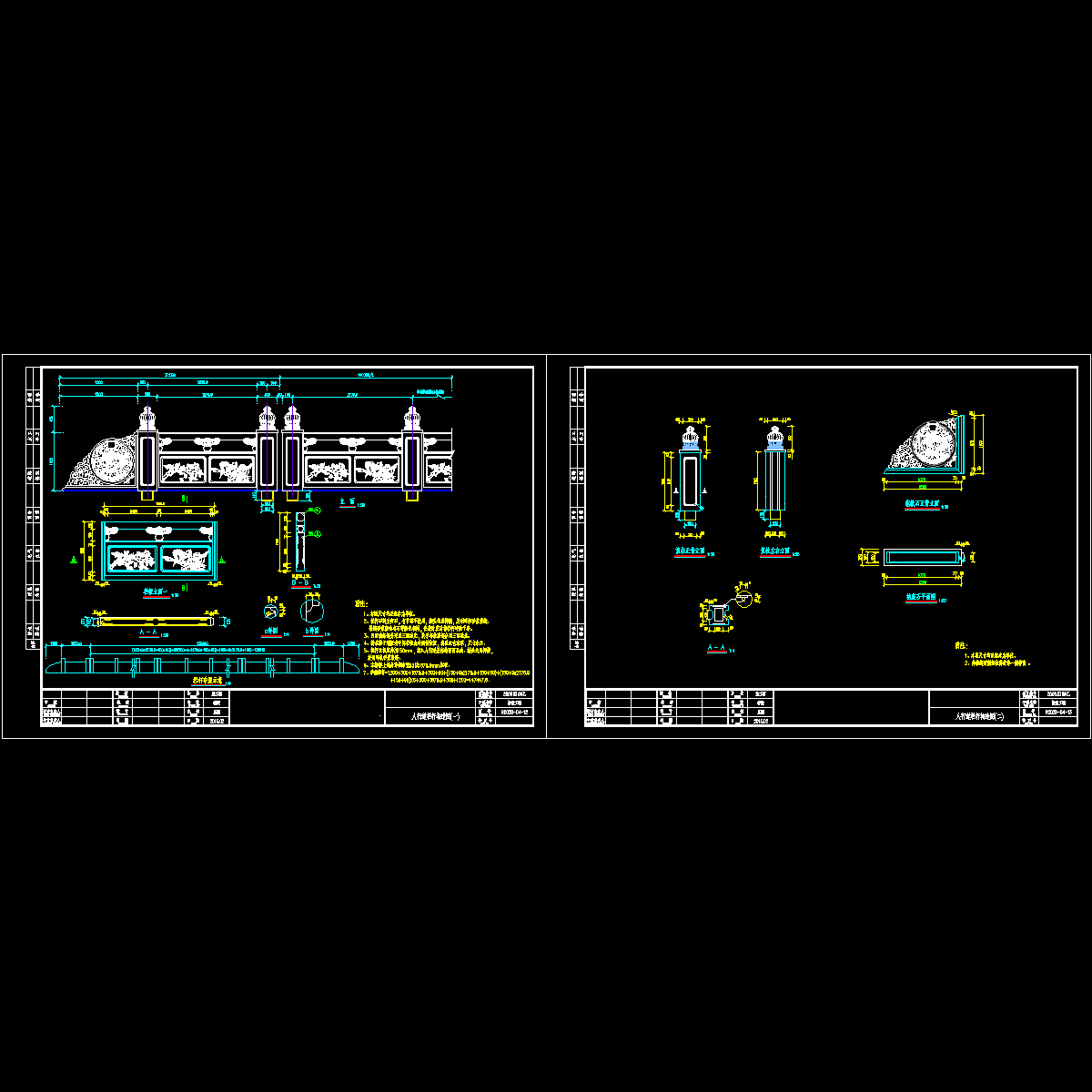

人行道栏杆构造图（一）~（二）
防撞护栏构造配筋图（一）~（三）

附件详情

设计依据：《城市桥梁设计规范》（GJJ 11-近代）、《城市桥梁抗震设计规范》（GJJ 166-近代）、《城市桥梁桥面防水工程技术规程》（CJJ139-近代）
概况：城市次干路，宽度36m，桥位处道路宽度为34.6m，规划河道宽度100m。设计荷载：汽车：城-A级；人群:4.0KPa。设计安全等级：一级。桥梁结构设计基准期：100年。设计洪水频率：50年一遇洪水位2.40m，常水位1.5m；慢行系统下穿桥梁处标高为1.6m，净高≥2.20m，通航孔桥梁梁底最低标高≥4.0m，非通航孔桥梁梁底最低标高≥3.8m。
上部结构采用7×20米后张法预应力钢筋混凝土空心板梁，梁高为95cm，板间设绞缝连接。台后车行道范围内设置8米长搭板。桥台采用重力式桥台，基础采用φ1000mm钻孔灌注桩。桥墩采用排架式桥墩，φ1000mm立柱接φ1200mm钻孔灌注桩。
桥面铺装为10cm厚C50混凝土 2mm防水层（聚合物改性沥青水性防水涂料） 9cm沥青混凝土(4cm细粒式沥青混凝土 5cm中粒式沥青混凝土);人行道道板采用8cm厚的预制板，顶面用2cm座浆铺筑6cm厚的防滑地砖；人行道外侧采用石栏杆。支座采用GYZ250X42mm圆板式橡胶支座。桥台两侧机动行道、和机动行道内各设置一道SQ80型钢伸缩缝装置，人行道采用不锈钢板伸缩装置。桥上设置16处沉降观测点……共计51张CAD，设计于近代年

总体布置图

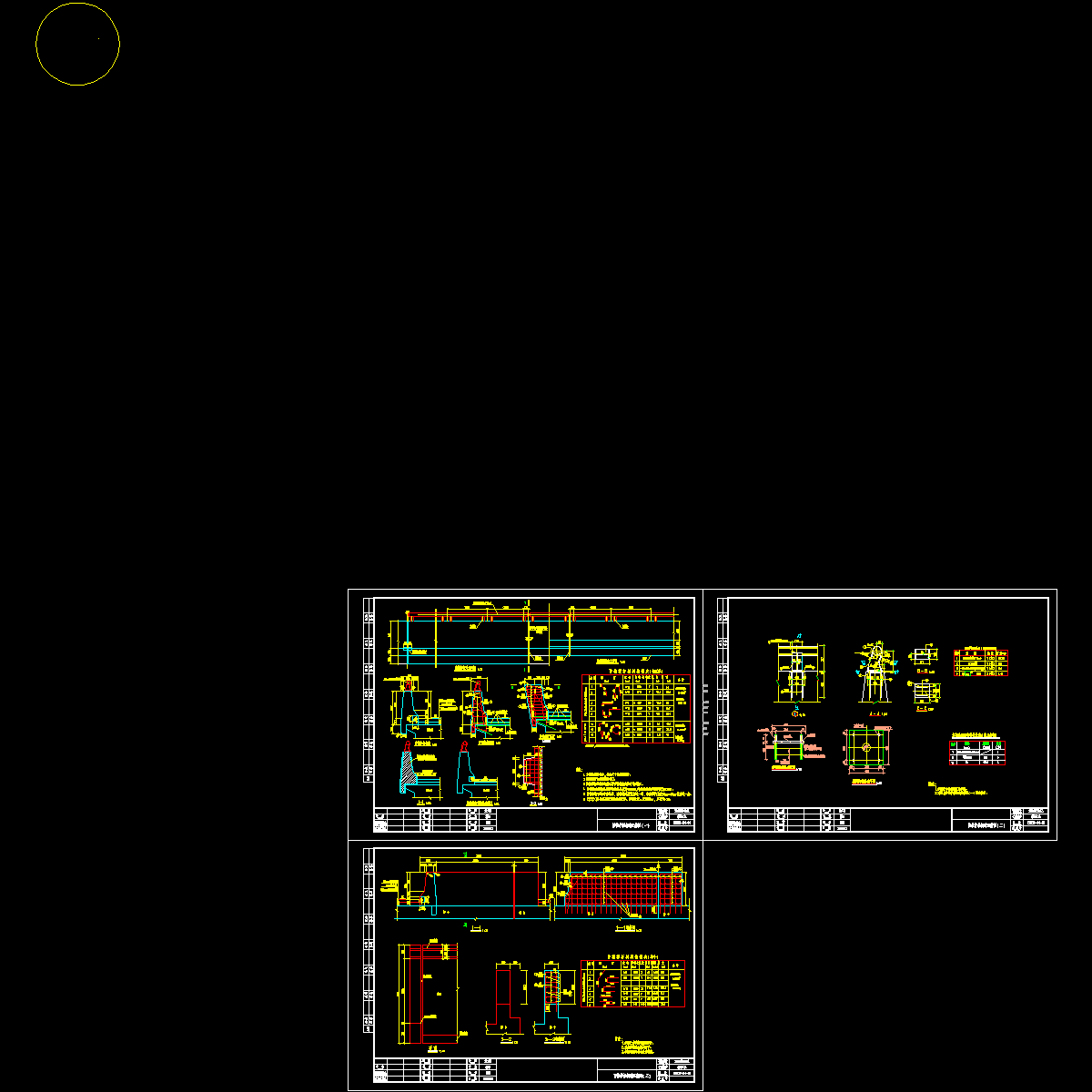

桥墩桥台构造图

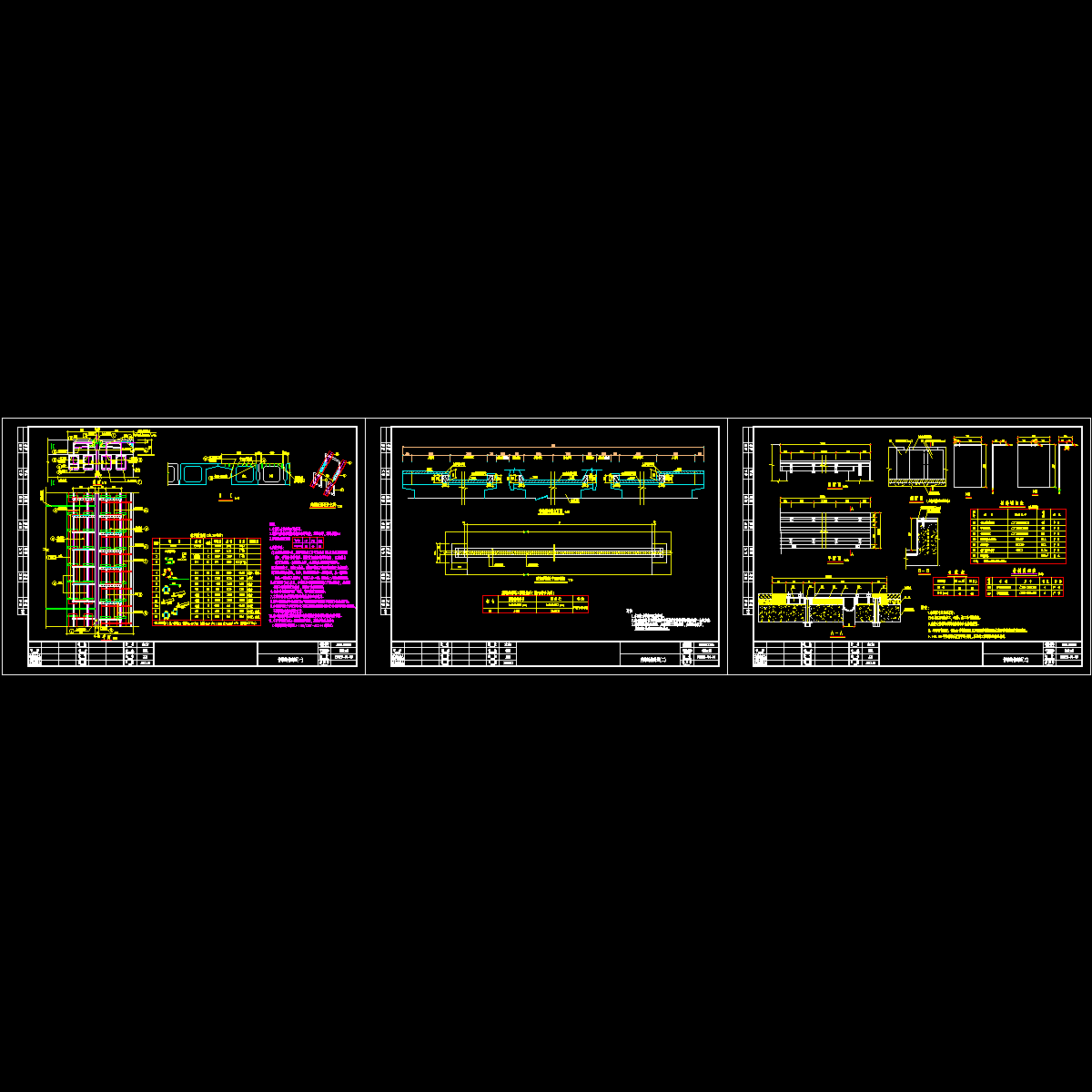

20m空心板边板普通钢筋布置图
